参数化直齿圆柱传动齿轮结构设计

　　在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围最广的动力传递构件，从普通的轻工输送线驱动端、小型机床的进给传动箱，到农用机械的动力分配单元、自动化设备的同步传动机构，都能见到这类零件的身影。它的核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮，它不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，支撑结构的设计复杂度更低，装配调整的容错空间也更大，非常适合中低速、载荷平稳的传动工况。

　　从实际建模的设计逻辑来看，这类参数化直齿轮的建模核心是把核心传动参数做全关联绑定，不需要每次调整规格都重新绘制齿形轮廓。建模过程中首先要锁定的是齿廓的生成基准，也就是渐开线的生成逻辑，要保证齿形的压力角符合通用传动标准，齿顶高、齿根高的取值匹配通用啮合间隙要求，避免装配后出现齿顶卡滞、侧隙过大导致传动冲击的问题。齿根位置的过渡圆角是建模时容易被忽略的细节，这个圆角的取值直接关联齿轮的疲劳寿命，如果圆角过小，热处理和承载时很容易在齿根位置出现应力集中，长期交变载荷下会引发断齿故障，建模时要把圆角参数和模数做关联绑定，保证不同模数规格下圆角取值始终在合理区间。

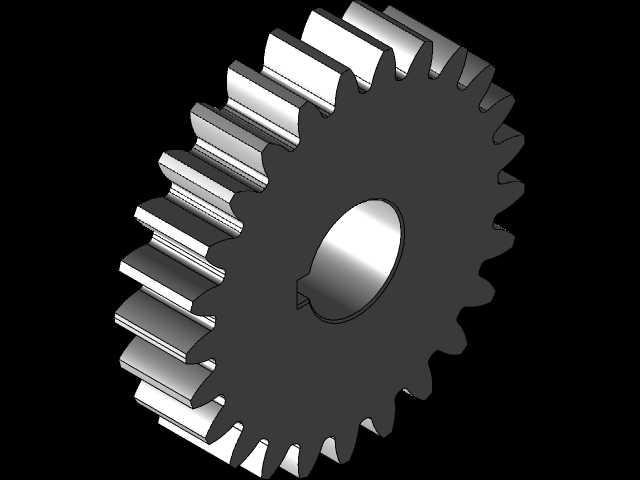

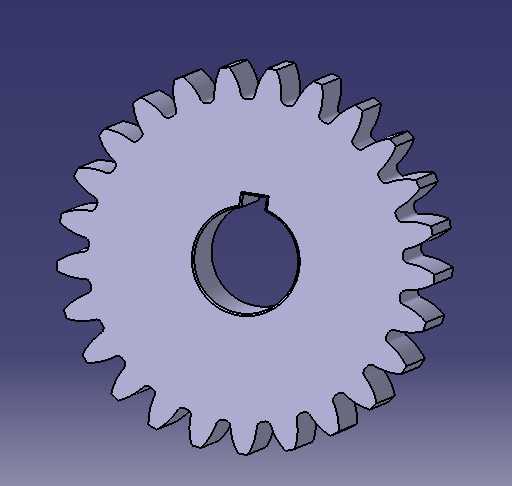

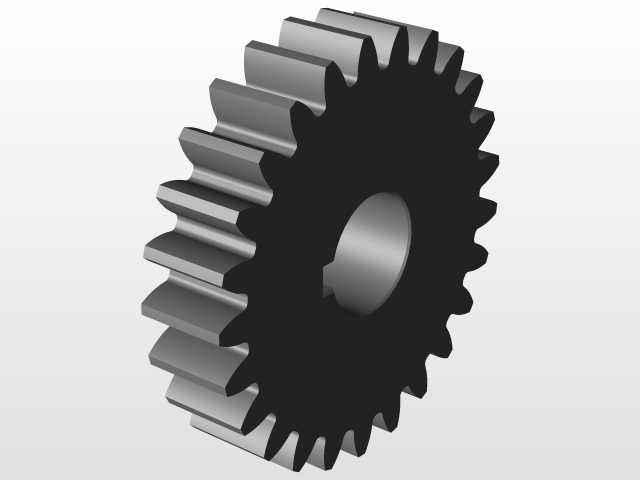

　　齿轮中心的带键槽通孔是核心安装定位结构，建模时要保证孔的轴线和齿轮基准端面完全垂直，键槽的对称度要和孔的轴线保持对齐，这部分的形位公差直接决定装配后的传动精度，如果孔和轴的配合间隙过大、键槽偏移，齿轮运转时会出现径向跳动，不仅会产生异常噪音，还会加速齿面的不均匀磨损。齿轮的两个端面要做平整处理，不需要额外的减重或者装饰结构，保证装配时和轴肩、挡圈的贴合面完全接触，避免锁紧后出现倾斜。

　　从安装适配的角度来说，这类直齿轮的安装边界要匹配常规传动轴的尺寸规范，齿顶圆的外径尺寸要预留和传动箱内壁的安全间隙，避免运转时齿顶蹭到箱体内壁；齿轮的齿宽要和啮合配对齿轮的齿宽保持适配，通常主动轮齿宽会略大于从动轮，避免装配时的轴向偏移导致啮合接触面积不足。在实际选型替换时，只需要调整齿数、模数两个核心参数，整个模型的齿形、内孔、键槽、齿根圆角都能通过参数关联自动更新，不需要重复绘制草图，能大幅缩短传动系统的设计迭代周期。

　　在实际工况应用中，这类直齿轮适合布置在传动箱的润滑腔体内，依靠飞溅润滑就能满足齿面的润滑需求，不需要额外配置独立的润滑管路。因为直齿的啮合是沿齿宽方向全齿长同时进入接触，传动过程中没有轴向力，支撑轴的受力分析更简单，只需要计算径向的啮合分力就能完成轴承选型和轴的强度校核，对于入门级的结构设计人员来说，这类零件的设计计算、建模、装配校验的门槛更低，也是机械传动设计中最基础的典型构件。建模时还要注意齿面的拔模斜度处理，如果是采用机加工工艺生产，齿面不需要额外斜度，如果是注塑或者粉末冶金成型，要在齿长方向添加微小的脱模斜度，保证零件成型后能顺利从模具中脱出，同时不会影响齿面的啮合精度。
