内啮合行星齿轮组传动结构设计

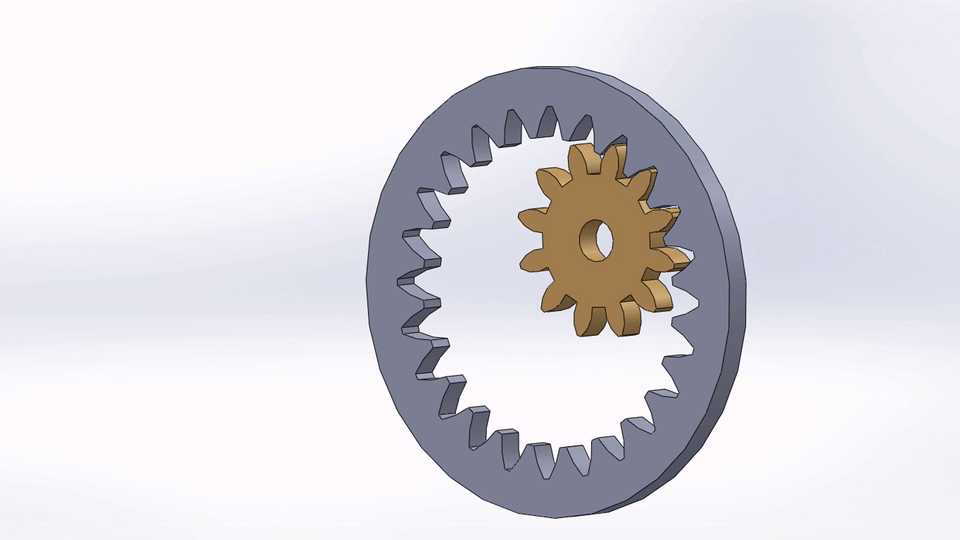

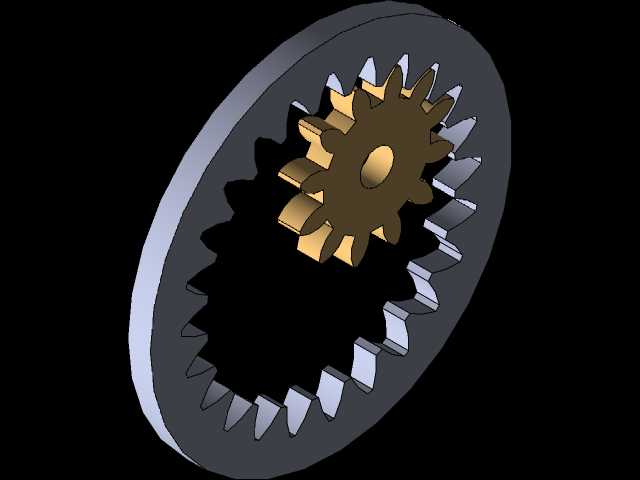

　　这套内啮合齿轮传动结构，核心由内齿圈与外置小齿轮构成啮合副，在小型传动机构、精密分度装置、低背隙传动模组中应用十分广泛。不同于常规外啮合齿轮的传动形式，内啮合结构的两个齿轮旋转方向一致，啮合过程中齿面滑动率更低，传动过程的磨损量更小，同等传动比下整体结构的径向尺寸可以压缩30%以上，非常适合安装空间受限的紧凑型设备布局。从实际工况适配来看，这类内啮合齿轮组常被集成在小型行星减速模块、玩具传动机构、精密仪器的进给传动单元中，也可作为动画演示机构直观展示内啮合传动的运动逻辑，帮助从业者快速理解齿廓啮合的基本规律。设计过程中首先要确定的是啮合副的参数匹配，内齿圈的齿顶圆、齿根圆尺寸需要和小齿轮的齿形参数做完全适配，避免出现根切、

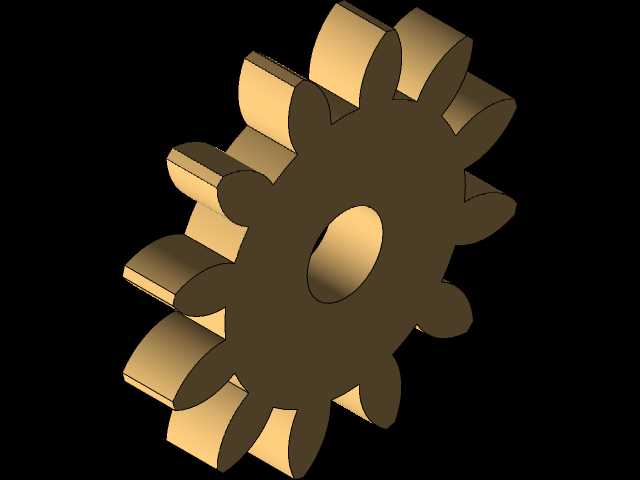

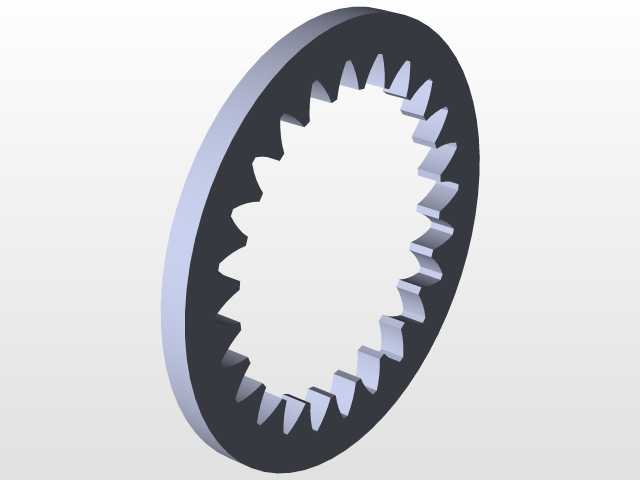

　　齿顶干涉或者啮合侧隙过大的问题。齿廓采用渐开线齿形设计，压力角选取常规传动通用的20度标准值，保证啮合过程中传动比恒定，不会出现转速波动的情况。小齿轮的中心孔为安装定位基准，设计时需要和配套的传动轴做公差配合，通常选取基孔制间隙配合，既保证装配时的顺畅性，也能避免传动过程中出现偏心导致的啮合冲击。内齿圈的外圆为安装定位面，通常会和壳体的内孔做过渡配合，通过端面压圈或者销钉完成周向与轴向固定，防止传动过程中内齿圈出现窜动。安装边界方面，整套结构的最大外轮廓由内齿圈的外径决定，轴向尺寸需要结合齿宽、两侧的轴承安装位、端盖厚度做综合核算，预留出0.5-1mm的轴向窜动间隙，避免热胀冷缩导致的卡滞问题。

　　啮合侧隙的控制是这类结构设计的核心要点，侧隙过大会导致传动回程误差增大，无法满足精密传动的精度要求，侧隙过小则会在润滑不足的情况下出现齿面咬合，加速磨损甚至直接卡停。实际建模过程中，需要先完成单个齿的齿廓绘制，通过圆周阵列完成全齿建模，再通过干涉检查功能验证两个齿轮在整周旋转过程中是否存在齿面干涉，尤其是齿顶与齿根过渡位置的间隙，需要保证在全啮合行程内都有均匀的预留间隙。齿宽的选取需要结合传递扭矩的大小做核算，常规轻载传动场景下，齿宽取模数的6-8倍即可满足强度要求，如果是传递较大扭矩的工况，还需要对齿根弯曲强度、齿面接触强度做校核，必要时增加齿宽或者调整材料热处理工艺提升承载能力。

　　这类内啮合结构相比外啮合结构的另一个优势是啮合重合度更高，同时参与啮合的轮齿对数更多，传动过程更加平稳，噪音水平更低，在对噪音控制有要求的民用小型设备、办公设备传动单元中优势明显。实际装配时需要保证两个齿轮的中心距和设计值完全一致，中心距偏差过大会导致啮合侧隙出现不均匀的情况，部分位置啮合过紧、部分位置侧隙过大，不仅会增大传动噪音，还会导致局部齿面磨损加剧，大幅缩短结构的使用寿命。润滑方式通常根据工况转速选取，低转速轻载场景可以采用脂润滑，高转速连续运行的场景则需要设计油池或者喷油润滑结构，保证齿面始终有均匀的油膜覆盖，降低摩擦损耗。
