折弯成型壁挂式钣金固定支架结构

　　这类钣金折弯支架在工业现场的应用场景十分广泛，小到电控柜内部的元器件挂载、设备侧壁的管线固定夹座，大到生产线旁的小型操作附件安装、轻型工装的辅助定位支撑，都能见到同结构类型零件的身影。不同于铸造或机加工的支撑件，这类一体折弯成型的钣金件不需要额外拼接焊接，整体刚性靠板材弯折后的结构应力维持，在承受静态挂载载荷时，只要板材选型和折弯圆角匹配合理，完全能满足常规轻型固定场景的使用需求，同时批量生产的效率远高于切削加工件，单件成本也能控制在较低区间。

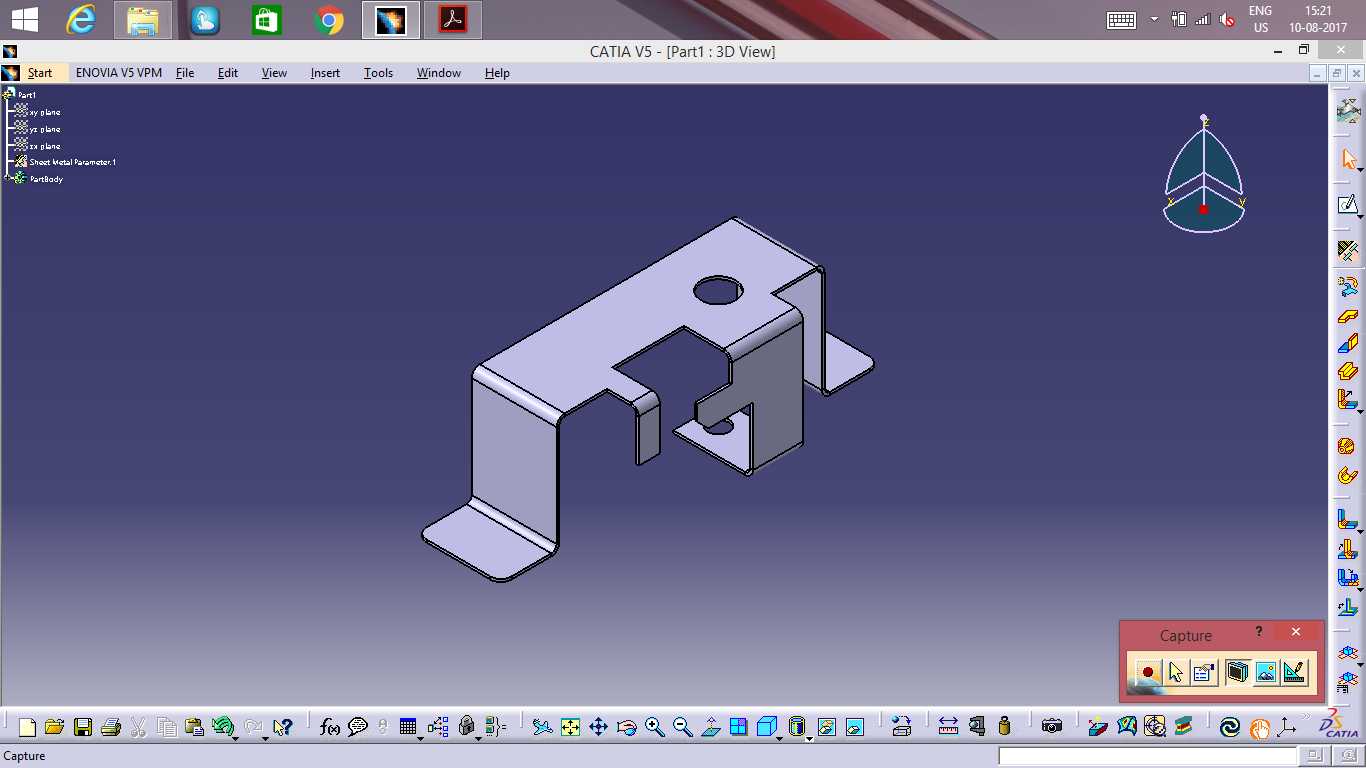

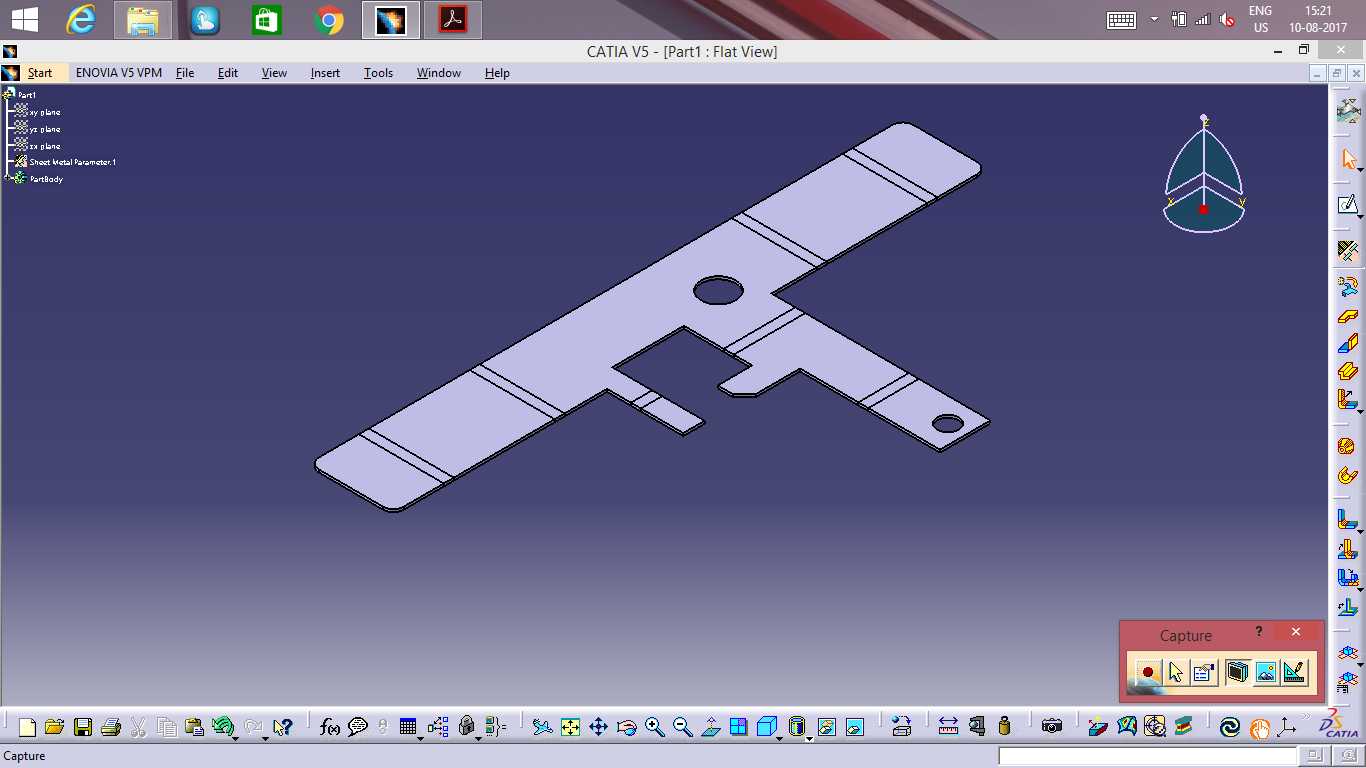

　　从实际使用的功能特性来看，这个零件同时兼顾了壁挂贴合与夹装定位的双重作用：底部两个向外翻折的折边是安装贴合面，使用时可以贴靠在墙面、设备立板或者型材表面，通过折边上预留的安装孔位完成锁附固定；中间向上延伸的立板是主要的承载受力段，承担挂载件的全部竖向载荷；上部带圆孔的水平段可以用来穿装销轴或者锁附螺丝，实现上部附件的铰接或者硬连接；侧边带缺口的弯折结构是夹装卡位，能够卡入对应厚度的板件或者管线，不需要额外紧固件就能实现初步定位，减少安装时的对位辅助工作量。

　　设计这类生成性钣金件的时候，首先要确认的是安装边界的尺寸约束：底部两个翻折边的总宽度要匹配安装面的可用空间，不能超出安装位的宽度范围，翻边的长度要足够容纳安装紧固件的头部，避免螺丝锁附时压边不足导致固定松动；立板的高度要根据挂载件的安装高度差来确定，要预留出足够的操作空间，方便后续安装时工具能伸入锁附位置；上部的圆孔位置要和挂载件的铰接孔位同轴度匹配，折弯时要控制孔位到折弯边的距离，避免折弯过程中孔位受拉扯变形。

　　在折弯工艺的考量上，所有弯折位置的内圆角要匹配所选板材的厚度，避免圆角过小导致折弯处出现裂纹，或者圆角过大导致折弯后回弹量超标，影响最终的装配尺寸精度。侧边的卡位缺口尺寸要和被卡入件的厚度做公差配合，间隙控制在合理范围，既不能间隙过大导致卡装后晃动，也不能间隙过小导致装配时无法顺利卡入。零件整体的外形没有多余的外凸尖角，所有外露的边棱在设计时就考虑了折弯收边，避免安装维护时划伤操作人员，这也是钣金结构件设计中很容易被忽略的细节。

　　从安装流程来看，这类零件的装配逻辑非常清晰：先将底部两个翻折边贴靠在预设的安装基准面上，对准安装孔位锁入紧固件完成支架本身的固定，之后可以根据使用需求，要么通过上部的圆孔铰接挂载小型附件，要么利用侧边的卡位缺口卡入需要固定的管线或者薄板件，整个安装过程不需要复杂的工装辅助，单人就能快速完成作业。在日常维护中，这类一体成型的钣金件没有拼接焊缝，不存在焊缝锈蚀开裂的隐患，只要表面做了对应的防锈处理，在常规工业环境下的使用寿命很长，出现损坏时更换成本也极低，不需要复杂的拆卸流程就能快速替换。

　　在结构受力的校核上，这类支架的受力薄弱点主要在立板和底部翻边的折弯位置，设计时要根据预期挂载的载荷重量选择合适厚度的板材，常规轻型挂载场景下选用普通冷轧钢板就能满足强度要求，如果是在有腐蚀的环境下使用，可以更换为不锈钢板材或者增加表面喷塑镀层，不需要改动整体的折弯结构就能适配不同的使用环境。上部的圆孔如果是用来穿装销轴做铰接使用，还要考虑孔壁的挤压强度，必要时可以在孔位增加翻边强化，或者加装衬套减少磨损，延长零件的使用寿命。
