苹果设备通用USB充电连接头结构设计

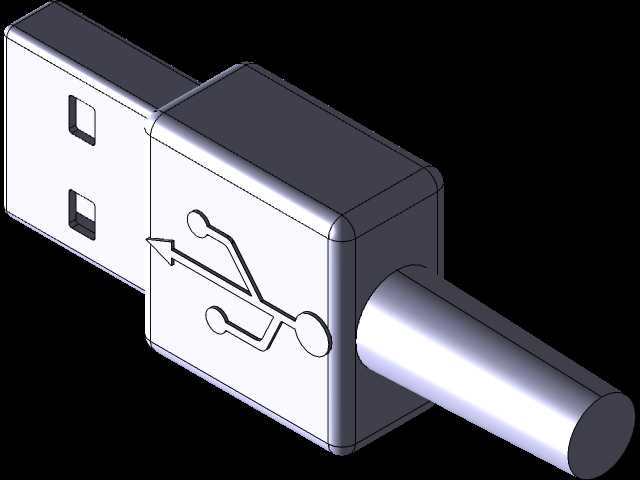

　　日常消费电子设备的供电与数据传输链路里，USB接口是覆盖场景最广的接插部件，这款适配苹果多数移动设备的USB充电头，主要承担主机端或充电适配器端与设备端之间的电力传输、低速数据交互功能，在桌面充电套装、车载充电拓展坞、便携充电宝外接输出线、工控设备数据采集外接端口等场景中都能见到同结构部件的应用。从结构设计逻辑来看，整个接头分为金属插接头、绝缘塑封主体、线缆衔接尾套三个核心区段，金属插接头部分严格遵循标准USB Type-A接口的公端尺寸规范，插合面的两个定位卡槽尺寸与通用USB母座的内部弹片卡点完全匹配，能保证插合时的定位精度，避免插偏导致的内部触点变形，插接头的金属外壳厚度控制在0.3mm左右，既保证插拔过程中的结构强度，

　　不会因为多次插拔出现外壳形变，也不会因为壳体过厚导致与母座插合时出现卡滞。塑封主体部分做了边角倒圆处理，没有尖锐的直角棱边，一方面是日常手持插拔时的握持触感更好，不会硌手，另一方面倒圆结构也能减少塑壳在跌落、磕碰时的应力集中，避免外壳出现开裂。主体表面的USB标识做了凹陷式的结构设计，不是后期印刷的标识，在建模时直接通过实体切除做出标识轮廓，不会因为长期的手指摩擦出现标识磨损脱落，用户在插线时能快速识别接口方向，减少反插的概率。尾部的线缆衔接段做了渐缩的锥面过渡，线缆从接头主体引出的位置做了加长的应力释放结构，比普通直出式接头的抗弯折能力提升不少，日常使用中经常出现的线缆根部弯折断线问题，在这个结构上能得到有效缓解，

　　锥面的长度和直径经过匹配设计，不会因为过渡段过长导致接头插合后尾部与相邻接口产生干涉，在多口并排的充电插排、电脑后置密集USB端口上使用时，不会挤占相邻接口的安装空间。建模过程中，插接头内部的塑胶绝缘基座与金属外壳的配合间隙控制在0.05mm，既方便生产时的组装压合，也不会因为间隙过大出现内部基座晃动，导致触点对位偏差。内部的导电触片位置完全对应标准接口的定义，从左至右的电源正、数据负、数据正、电源负四个触点的间距、伸出长度都符合通用规范，能保证与不同品牌、不同批次的USB母座都能稳定接触，不会出现接触不良导致的充电断续、数据传输中断问题。整个接头的外部最大轮廓尺寸控制在常规USB公头的通用尺寸范围内，宽度12mm、主体厚度4.

　　5mm，和市面上绝大多数USB延长线、充电线的接头尺寸兼容，不需要额外拓展安装空间，替换现有损坏的接头时也能直接适配原有外壳模具。在结构强度校核层面，金属插接头与塑封主体的嵌合位置做了内凹的卡位结构，金属部分嵌入塑壳的深度达到3mm，能承受至少1000次以上的插拔力作用，不会出现金属头与塑壳主体脱离的情况。尾部的应力释放套采用软胶材质的建模预留位，和硬塑主体的衔接位置做了环形卡槽，软胶部分装配后不会出现轴向窜动，弯折时软胶能分散线缆根部的弯折应力，避免线芯直接承受弯折力。考虑到日常使用中可能遇到的轻微泼溅、手汗侵蚀，塑壳的合模线位置做了贴合设计，没有过大的拼接缝隙，能减少水汽、灰尘进入接头内部的概率，提升长期使用的可靠性。
