车辆传动系统离合器操纵杠杆结构设计

　　离合器操纵杠杆是车辆传动与制动系统中承担力传递与行程转换的核心受力构件，日常在乘用车辆、工程作业机械的离合操纵回路、制动执行机构中都能见到这类结构的身影，它的核心作用是将踏板端输入的人力或者助力缸输出的推力，按照固定杠杆比转换为分离轴承的轴向推力，或是制动蹄片的张开驱动力，直接决定了离合分离是否彻底、制动结合是否平顺，是影响操纵手感与传动可靠性的关键零件。

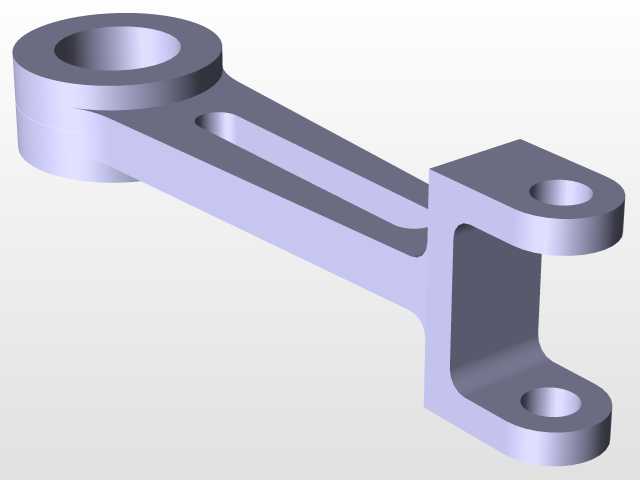

　　从实际装车的功能需求出发，这类杠杆的设计首先要匹配整套操纵机构的杠杆比要求，设计时需要先确定三个铰接点的相对位置：上端的大孔径铰接位是杠杆的旋转支点，对应安装在变速箱壳体或者车架的固定销轴上，需要承受杠杆摆动时的全部支反力，因此孔位的同轴度、孔壁的表面粗糙度都有严格要求，避免长期摆动出现销轴磨损松旷；中部的长条形镂空减重槽并非单纯为了减少材料用量，更重要的是在保证杆件整体抗弯、抗扭截面模量满足强度要求的前提下，调整杆件的固有频率，规避发动机怠速、传动系统振动带来的共振问题，防止长期交变载荷下出现应力集中断裂；下端两个平行布置的小孔径铰接位，分别连接离合分离推杆与回位弹簧挂点，两个孔位的中心距公差需要控制在极小范围内，否则会出现推杆卡滞、回位不彻底的故障，直接影响离合操纵的响应速度。

　　在安装边界的匹配上，这类杠杆的摆动行程需要和周边部件预留足够的安全间隙，设计时要模拟踏板从初始位置到踩到底的全行程摆动轨迹，确认杆件在整个运动过程中不会和周边的线束、油管、壳体加强筋发生运动干涉，尤其是靠近变速箱壳体的一侧，要考虑低温下橡胶密封件的膨胀量、车架受力后的形变量，预留至少3mm以上的安全间隙，避免极端工况下出现杆件磕碰卡滞。零件的截面形状采用变厚度设计，支点位置受力最大，截面厚度最大，往两端铰接位逐渐过渡减薄，在保证强度的前提下尽可能降低零件自重，减少操纵时的无效阻力。

　　从结构设计的细节来看，所有铰接孔的边缘都设计了倒角，既方便装配时销轴的导入，也能去除冲压或者机加工产生的毛刺，避免装配后毛刺脱落进入铰接摩擦副造成异常磨损；杆件的所有弯折处都采用大圆角过渡，避免直角位置的应力集中，要知道这类杠杆长期承受交变载荷，应力集中位置很容易在数十万次的操纵循环后萌生疲劳裂纹，最终导致杆件断裂失效；表面处理一般采用磷化或者发黑处理，兼顾基础防锈能力与表面附着力，部分重载工况的车型还会在铰接孔内压装铜衬套，降低铰接位置的摩擦系数，提升零件的使用寿命，减少日常维护的频次。

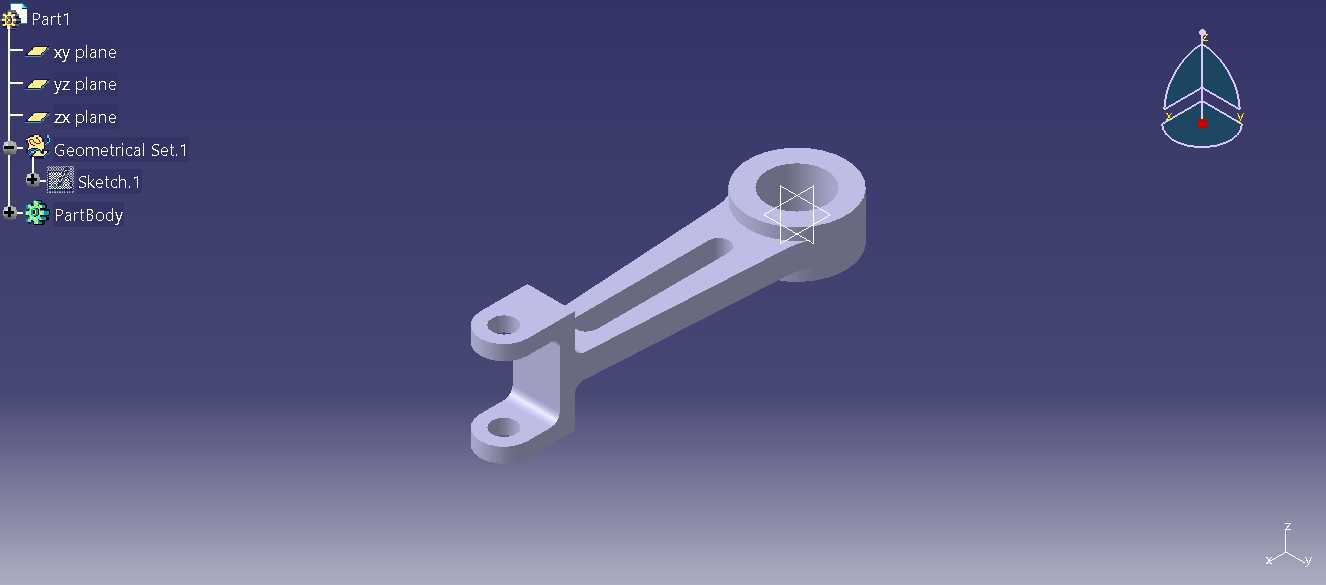

　　在建模过程中，需要优先确定三个铰接点的空间位置关系，先搭建骨架模型确认杠杆比、运动行程满足系统要求，再基于骨架生成实体结构，过程中要反复校验运动包络与周边部件的间隙，同时对关键受力位置做有限元强度校核，确保在最大操纵力输入下，杆件的最大变形量不超过设计允许值，应力水平低于材料的屈服极限，还要考虑加工工艺的可行性，比如如果采用冲压焊接工艺，要预留足够的焊接定位基准，保证两个支耳的平行度满足装配要求；如果采用整体锻造工艺，要设计合理的拔模斜度，减少锻造后的机加工余量，降低零件的制造成本。实际装车验证阶段，还要重点测试不同温度环境下的操纵力变化、回位可靠性，经过数十万次的耐久循环测试后，检查铰接孔的磨损量、杆件的形变量，确保整个生命周期内的性能稳定。
