通风涡轮设备用开槽式叶片安装轮座结构

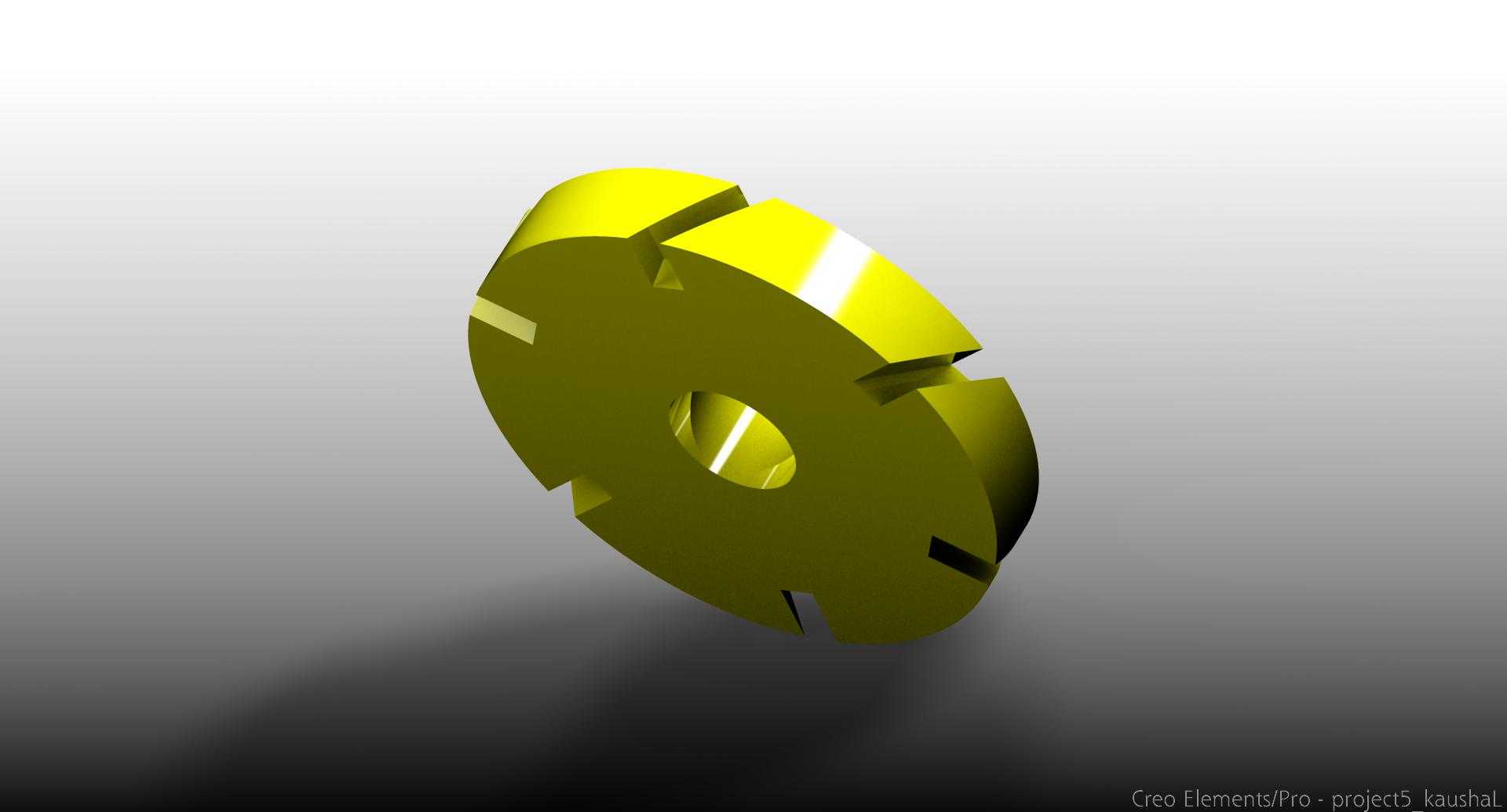

在常规民用通风扇、中小型工业涡轮机的动力传递链路中，这类带径向开槽的轮座是叶片与主轴之间的核心衔接构件，区别于整体焊接或一体注塑的叶轮结构，分体式的开槽轮座可以单独更换受损叶片，大幅降低运维阶段的配件更换成本，尤其适合长时间连续运行的厂房通风、设备散热类场景，这类场景下叶片长期接触含尘气流，前缘磨损速度远高于轮毂部位，采用插接式结构无需整体报废叶轮，单叶片更换的操作仅需松开轴向定位件即可完成，不需要动用焊接或动平衡重新校准的大型设备。从结构设计逻辑来看，轮座中心的通孔为与电机输出轴配合的安装位，孔壁预留的键槽结构可以传递额定扭矩，避免轮座与主轴之间出现相对滑动，外圆周均匀分布的六个径向开槽，每个槽的宽度与叶片根部的插接段尺寸做过渡配合，槽底的圆弧过渡可以消除应力集中点，避免设备启停瞬间的扭矩冲击造成槽根开裂，轮座的轴向厚度经过匹配计算，既保证叶片插接后的接触长度足够承受离心力作用，又不会过度增加整体转动惯量，降低电机启动阶段的电流负载。实际选型匹配时需要注意，轮座的外圆直径决定了可安装叶片的数量与单叶片的根部尺寸边界，中心通孔的直径需要与配套电机的输出轴径一致，开槽的深度需要覆盖叶片根部的插接段长度，安装时叶片插入槽位后需要通过端面压盖做轴向限位，压盖与轮座端面采用螺栓紧固，紧固力矩需要均匀对称，避免压盖偏斜造成叶片安装角度出现偏差，进而引发运行阶段的振动超标。这类轮座的材质通常选用硬质铝合金或工程塑料，铝合金版本适合工业级涡轮设备，运行转速更高、环境温度耐受范围更广，工程塑料版本多用于民用通风扇，自重更低、运行噪音更小，两种材质的轮座在开槽尺寸的公差控制上保持一致，插接间隙控制在0.02mm到0.05mm之间，间隙过小会造成叶片安装困难，间隙过大则会在高速运行时出现叶片晃动，长期运行会磨损槽位造成配合失效。在通风设备的装配流程中，轮座的动平衡精度需要达到G6.3级以上，完成叶片安装后还需要做整体动平衡校准，在轮座端面预留的去重槽位可以通过铣削去除少量材料完成平衡调整，不需要额外增加配重块，避免配重块在高速运行时脱落引发安全隐患。轮座的端面与主轴轴肩的贴合面需要保证平面度不低于0.02mm，贴合面存在凸起或杂质会造成轮座安装偏斜，运行时出现轴向窜动，不仅会产生异常噪音，还会加速电机轴承的磨损。针对涡轮机应用场景，轮座的开槽角度与叶片安装角匹配，槽位的倾斜角度直接决定了叶片的出气角度，进而影响设备的风压与风量参数，设计阶段通过调整槽位的倾斜角度，可以适配不同风压需求的应用场景，高压工况下槽位倾斜角度更小，叶片安装后出气方向更偏向轴向，低压大流量工况下槽位倾斜角度更大，叶片扫风面积更大。这类插接式轮座相比传统的整体叶轮，在小批量定制通风设备的生产中优势明显，不需要针对每种叶片参数开整体叶轮模具，仅需调整轮座的开槽角度即可适配不同性能参数的叶片，大幅缩短定制产品的交付周期，也降低了小批量生产的模具成本。日常运维检查中，需要重点查看轮座开槽部位是否存在裂纹，尤其是槽根的圆弧过渡位置，设备长期启停交变载荷作用下，该位置是应力疲劳的高发区域，发现微裂纹时需要及时更换轮座，避免运行过程中轮座碎裂造成叶片飞出的安全事故。
