蒸汽发生器配套压力容器结构设计

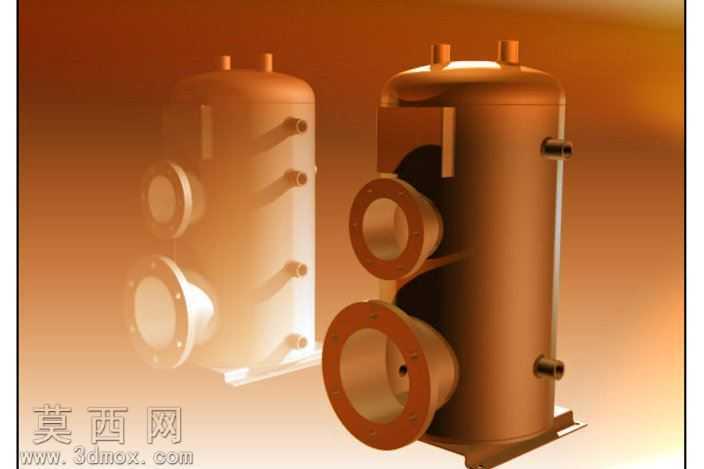

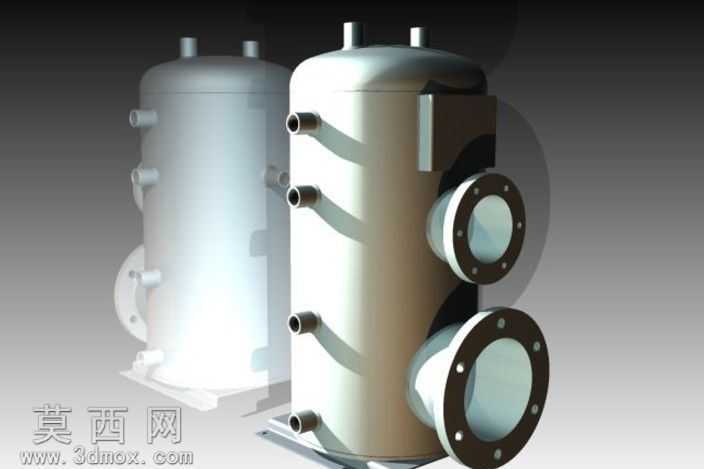

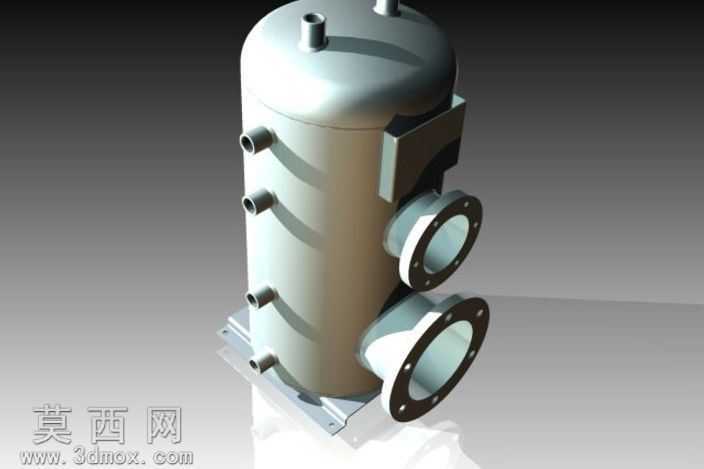

本作品为蒸汽发生器配套的压力容器三维建模设计，整体采用立式圆柱形罐体作为主体结构，建模过程中严格遵循承压设备的设计规范，先通过二维草图绘制罐体的截面轮廓，利用旋转特征生成罐体的基础筒体结构，再依次添加顶部的排气接口、侧部的介质进出法兰接口、底部的支撑固定支座，所有接口的法兰盘均采用参数化建模方式，按照标准法兰的尺寸规格绘制螺栓孔分布、密封面结构，确保接口的连接尺寸符合工业装配要求。建模过程中对罐体的壁厚进行了参数化设置，可根据承压需求快速调整壁厚参数，同时对罐体内部的导流结构进行了简化建模，还原了蒸汽发生器压力容器内部介质流通的核心空间结构。材质渲染阶段，罐体主体采用铜质金属材质，调整材质的反射率、粗糙度参数，还原铜制承压设备的金属质感，对法兰密封面、接口端面做了高光处理，区分不同加工面的质感差异，背景采用暖色调渐变环境光，通过三点布光的渲染设置，突出罐体的立体轮廓与结构细节，同时制作了半透明剖切效果的展示模型，可直观呈现罐体内部的腔体结构、接口的连通位置。设计过程中重点考量了压力容器的承压稳定性，底部支座采用加宽的折弯支撑结构，分散罐体满液状态下的承重应力，侧部接口采用不等径的法兰设计，匹配不同流量的介质管路连接需求，顶部的两个小口径接口分别对应安全阀安装与蒸汽排出功能，所有接口的位置排布充分考虑了现场安装的操作空间，避免管路安装时出现干涉问题。建模过程中对所有的锐边做了圆角过渡处理，既符合承压设备的应力分散设计要求，也让模型的视觉效果更贴近真实工业产品的加工状态，渲染输出的效果图清晰展示了设备的整体外观、接口分布与支撑结构，可用于蒸汽发生器配套设备的方案展示、结构校核与安装指导。
