内燃机活塞高精度三维结构设计作品

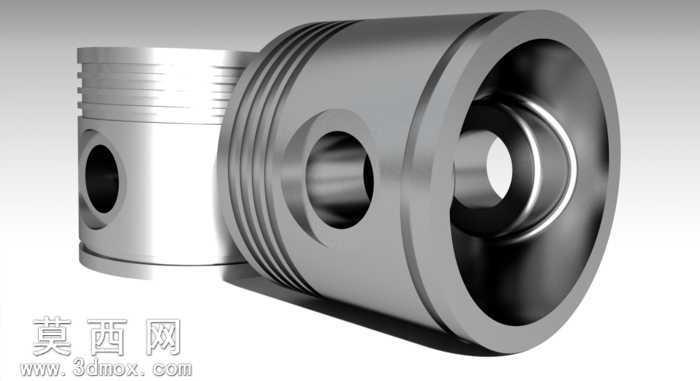

本作品为内燃机核心往复运动部件活塞的三维设计成果，建模阶段严格遵循活塞实际工作的结构逻辑与尺寸规范，首先基于活塞的功能分区完成基础轮廓构建：依次绘制活塞顶部燃烧室适配轮廓、头部环带区域、裙部导向支撑结构的基础草绘，通过旋转特征生成活塞主体基体，保证整体同轴度符合机械加工的精度要求。针对活塞头部的环槽结构，采用多组平行切除特征精准加工出多道活塞环安装槽，槽宽、槽深以及槽间间距均参考通用内燃机活塞的设计标准设置，确保后续虚拟装配时活塞环能够实现预期的密封、控油功能。针对活塞销座部分，在裙部对应位置通过凸台拉伸强化局部结构，再通过同轴切除特征加工出活塞销安装通孔，孔壁与销座的过渡位置添加符合力学要求的圆角特征，避免工作过程中应力集中导致的结构失效，同时在销座外侧设计出卡环安装槽结构，还原活塞销的轴向限位设计。裙部位置根据实际工作中的热膨胀特性，在建模时预留了合理的型线修正量，还原真实活塞工作时的适配间隙设计。材质与渲染阶段，为模型赋予高光亮面金属材质，模拟铸铝活塞经精加工后的金属质感，调整环境光与反射参数，清晰呈现活塞外圆面、环槽、销孔等位置的加工纹理与结构转折，通过多角度布光突出活塞内外腔的结构层次，内腔的加强筋、减重结构都通过光影变化清晰展现。设计过程中充分考虑活塞的实际工作工况，在保证结构强度的前提下优化内腔造型实现合理减重，各部位的壁厚、过渡圆角均经过结构合理性校验，既还原了活塞的真实外观形态，也完整复现了内部的功能结构，可用于内燃机结构教学、装配干涉检查、运动仿真分析等场景，能够直观展现活塞在动力系统中的工作原理与结构特点。
