星型五缸小型航空活塞发动机结构设计

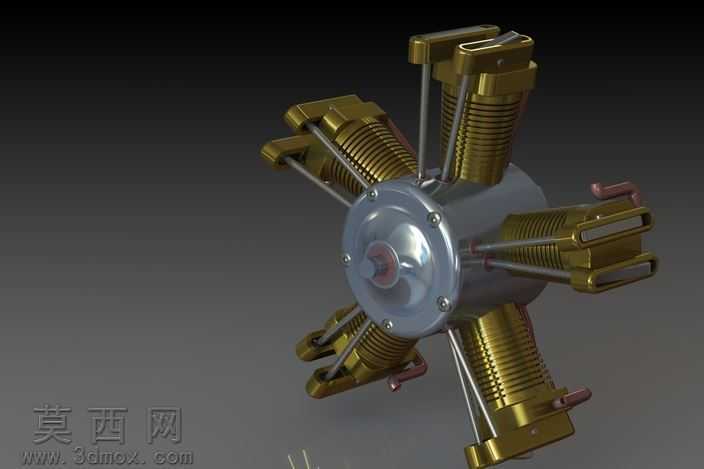

本作品为小型星型五缸航空活塞发动机三维建模设计，整体采用径向星型布局，五组气缸均匀环绕中心曲轴箱排布，整体高度仅10厘米，属于微型空气动力引擎范畴。建模过程中首先完成中心曲轴箱的主体结构搭建，对曲轴箱的圆形壳体、安装定位孔、缸体连接法兰进行精准参数化建模，保证每一组气缸的安装位角度偏差控制在合理公差范围内，确保五组气缸呈72度夹角均匀分布，匹配星型引擎的动力输出特性。气缸部分采用分体式建模思路，分别完成散热鳍片组、气缸套、活塞组件、气门推杆、缸头固定结构的独立建模，其中散热鳍片采用等间距环形阵列排布，还原风冷航空发动机的散热结构特征，每一片鳍片的厚度、间距都参考真实微型航发的比例设置，兼顾结构还原度与模型轻量化。金属材质区分上，中心曲轴箱采用亮面镀铬金属材质，调整反射参数与粗糙度模拟航空铝件的抛光金属质感，气缸主体采用黄铜色金属材质，适当降低反射率、增加细微颗粒质感，还原老式航发气缸的铜合金材质特征，推杆、固定螺丝等小零件采用亮银色钢材材质，通过材质差异清晰区分不同功能部件，提升模型的结构辨识度。渲染阶段采用深色渐变背景配合侧上方主光源，打亮气缸散热鳍片的分层结构，同时在金属表面形成自然的高光反射，突出星型引擎的对称机械美感。设计过程中针对活塞运动的配合间隙进行了参数调整，优化活塞与缸壁的配合公差，保证虚拟装配状态下活塞运动无干涉，匹配引擎最优性能的设计目标，模型保留了气门推杆、缸头固定螺栓、输出轴等细节结构，完整还原微型五缸星型航发的机械结构特征，可作为航发结构教学、小型航空动力装置设计参考使用，模型整体结构完整，部件层级清晰，可直接用于结构拆解演示、渲染出图等场景。
