航空用墙装式支架轴承组件结构设计

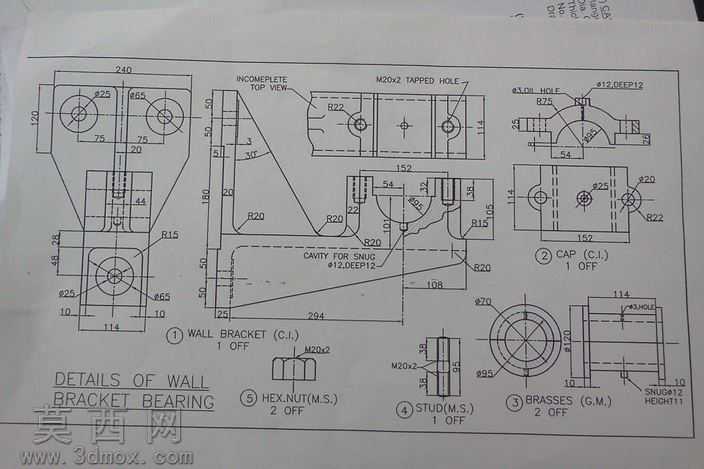

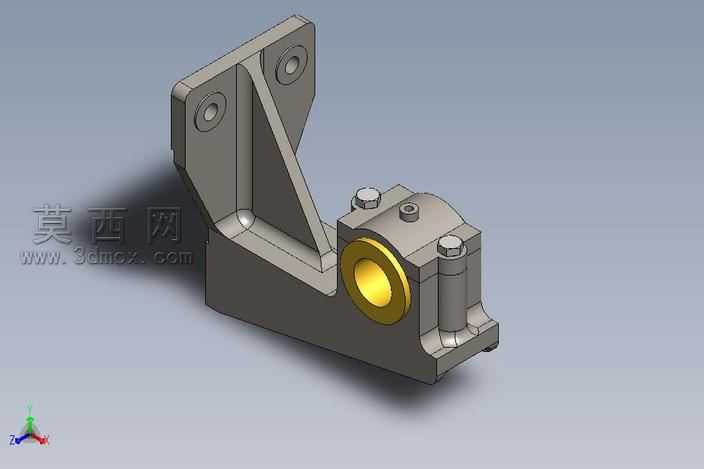

本模型采用SolidWorks完成全参数化三维建模，整体为墙装式支架轴承一体化组件，建模过程遵循机械设计装配逻辑，先完成各独立零件的特征建模，再通过同轴、重合、平行等标准配合关系完成总装配，确保各部件运动关系与实际工况一致。渲染阶段采用工业级写实渲染方案，支架主体赋予哑光铸铁材质，表面添加细微的铸造纹理质感，还原金属铸件的真实视觉效果；轴承衬套部分赋予亮面黄铜材质，通过调整金属粗糙度与反射参数，突出铜件的金属光泽与耐磨件的视觉特征；紧固螺栓、螺母等标准件赋予镀锌钢材质，呈现银灰色金属质感，不同材质的区分清晰展现各部件的功能属性。结构设计上，安装支座采用L型墙装结构，背部设置两个带沉孔的安装耳，用于通过螺栓将组件固定在墙体安装面上，支座与轴承座之间设置三角形加强筋结构，大幅提升整体结构的刚性与抗载荷能力，避免受力时出现结构变形；轴承座部分采用剖分式结构设计，通过上下座体配合抱紧轴承衬套，两侧采用内六角螺栓实现上下座的锁紧固定，可方便轴承衬套的拆装更换，衬套内孔为轴承安装位，可适配对应规格的转动轴实现回转支承功能。设计思路围绕航空场景的使用需求展开，在满足支承强度要求的前提下优化结构重量，加强筋的布局兼顾刚性提升与轻量化设计，各安装孔位的尺寸公差、配合精度均参考机械设计标准设定，模型包含完整的装配特征与零件细节，可直接用于结构验证、装配干涉检查，也可作为非标支承组件设计的参考模板，整体结构紧凑，安装固定方式可靠，能够满足侧向、径向的复合载荷支承需求，适配航空领域相关设备的墙侧安装支承场景。
