多模式智能卡读写终端结构设计方案

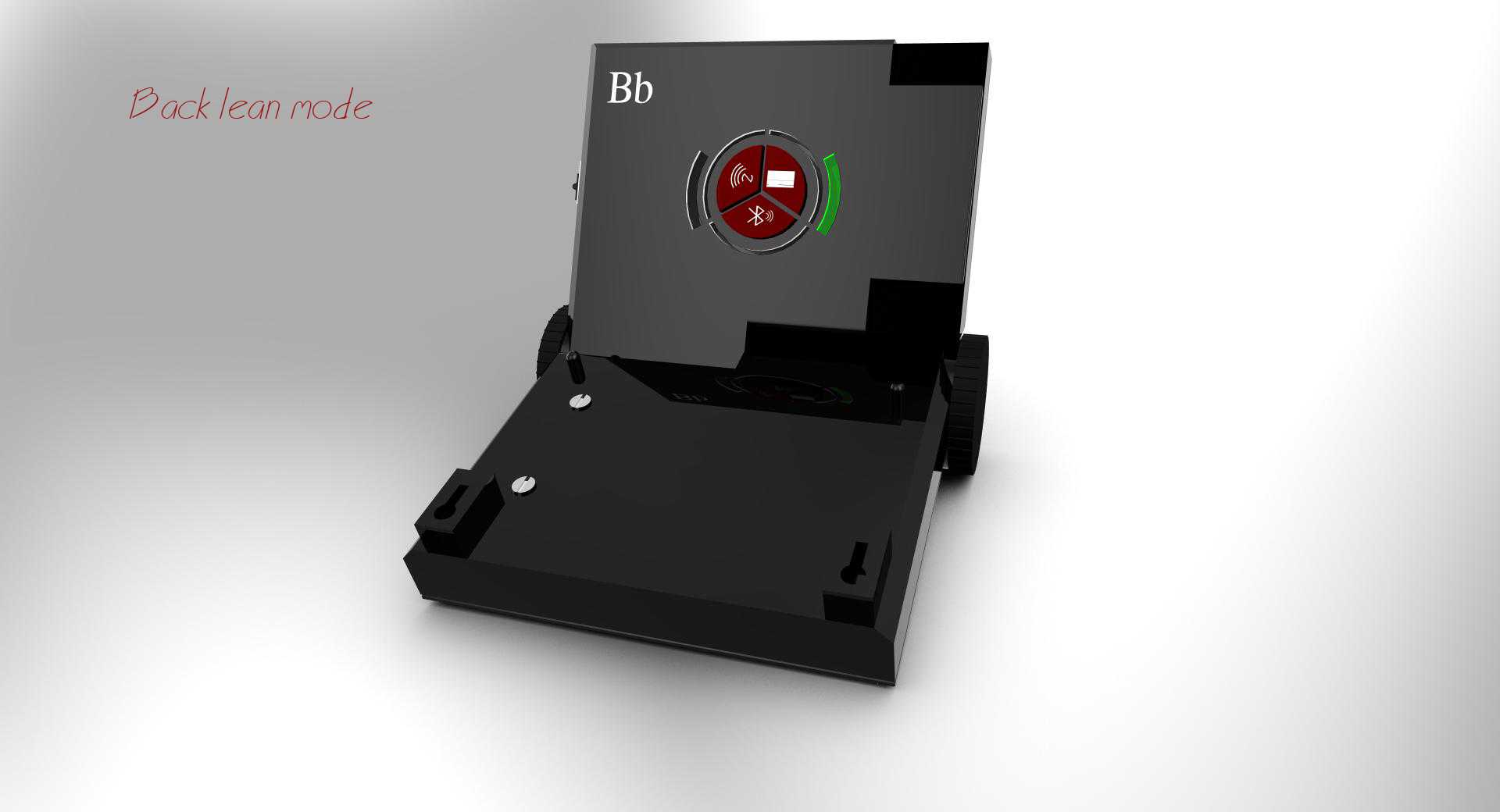

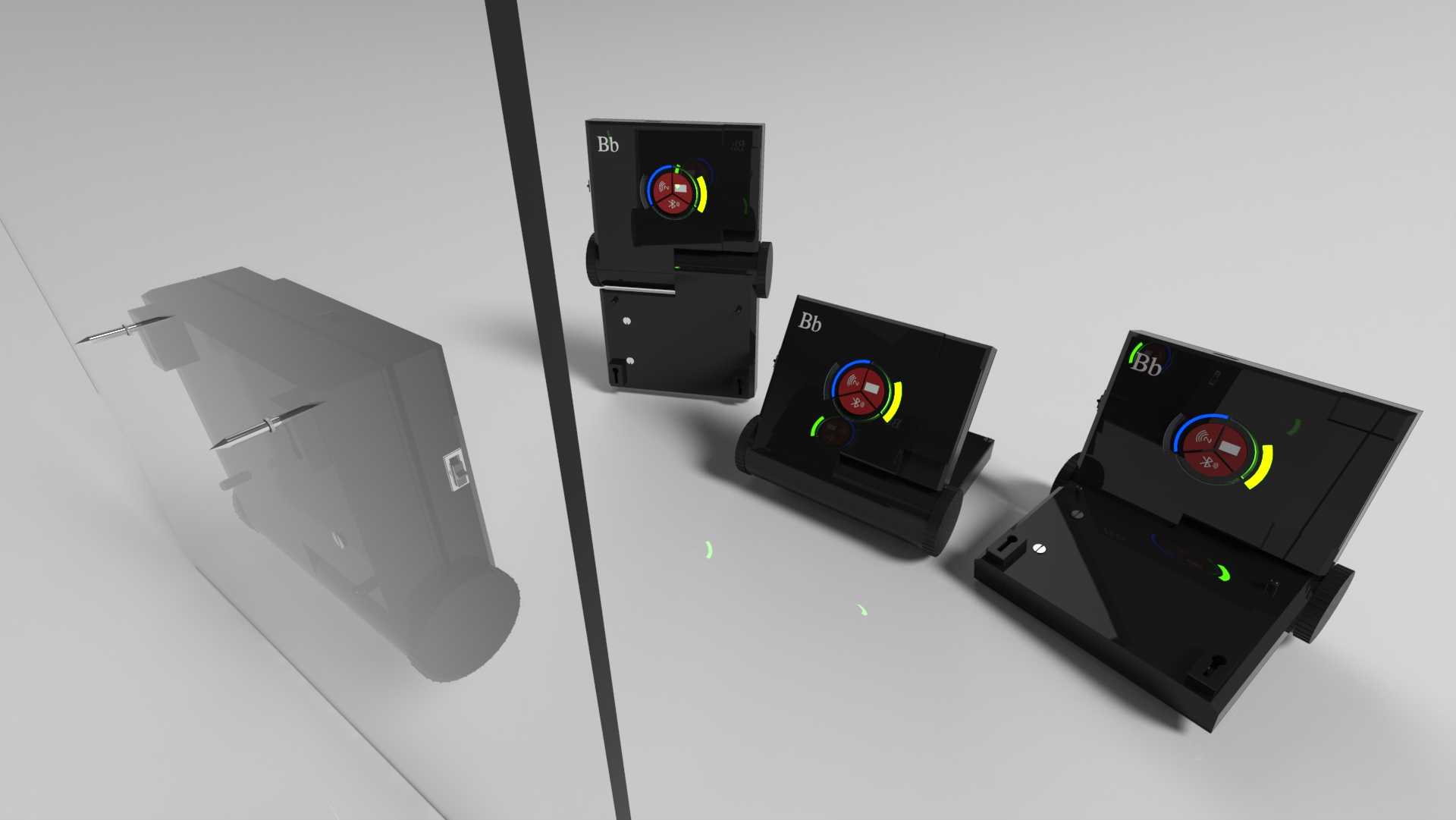

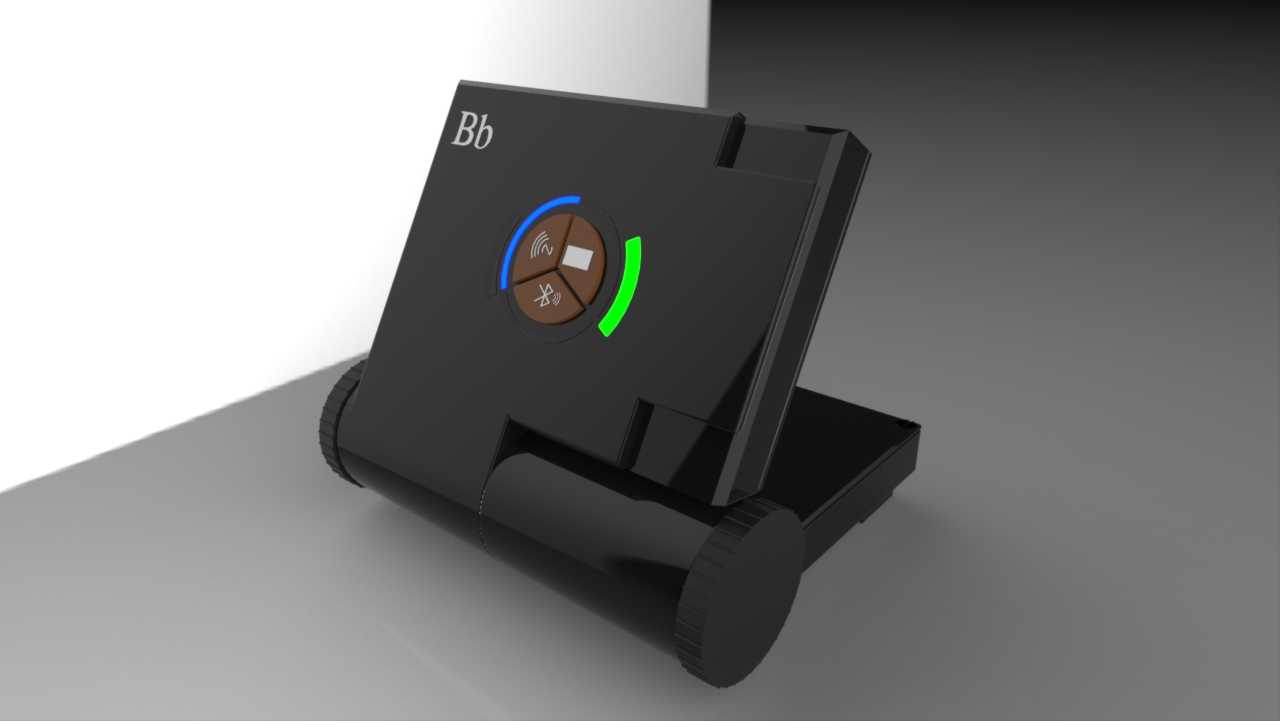

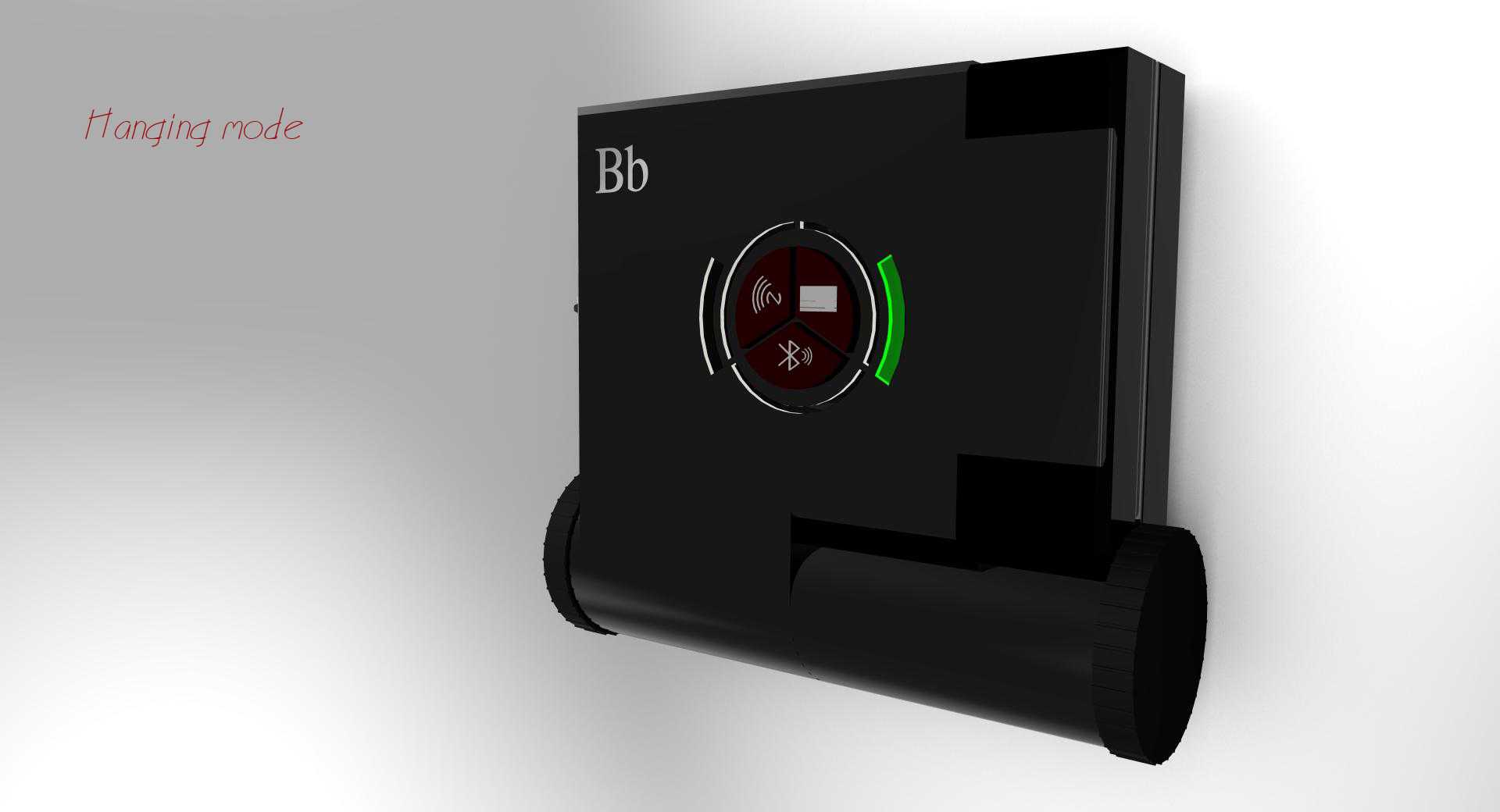

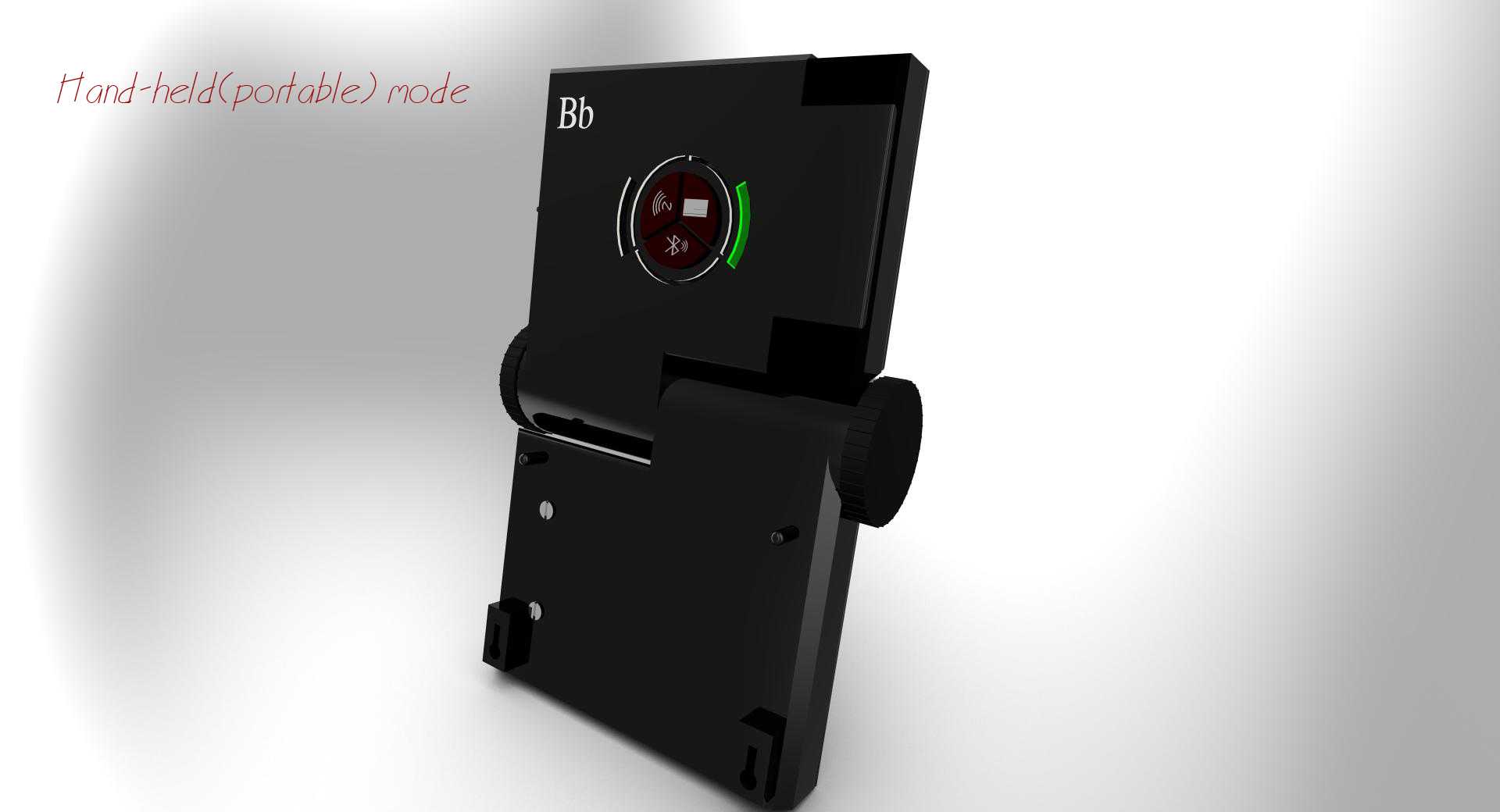

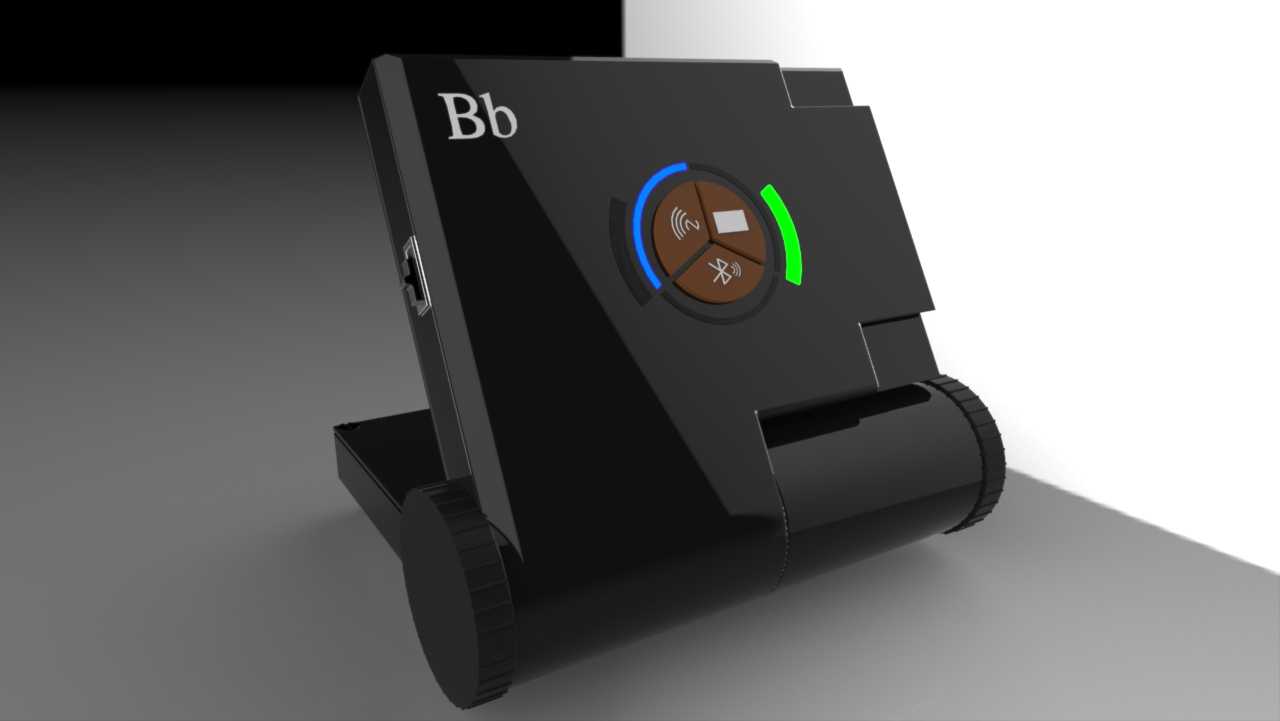

　　这款多模式卡读写终端的结构设计，核心围绕线下小额支付、身份核验场景的高频使用需求展开，可适配便利店收银、园区门禁核验、自助终端缴费、公共交通刷卡等多类落地场景，设备本体采用分体式组合结构，分为主体功能舱与底座支撑两部分，中间通过销轴实现转动连接，可根据使用场景的安装需求调整主体俯仰角度，适配桌面平放、壁挂安装、嵌入式台面安装等多种布设方式。

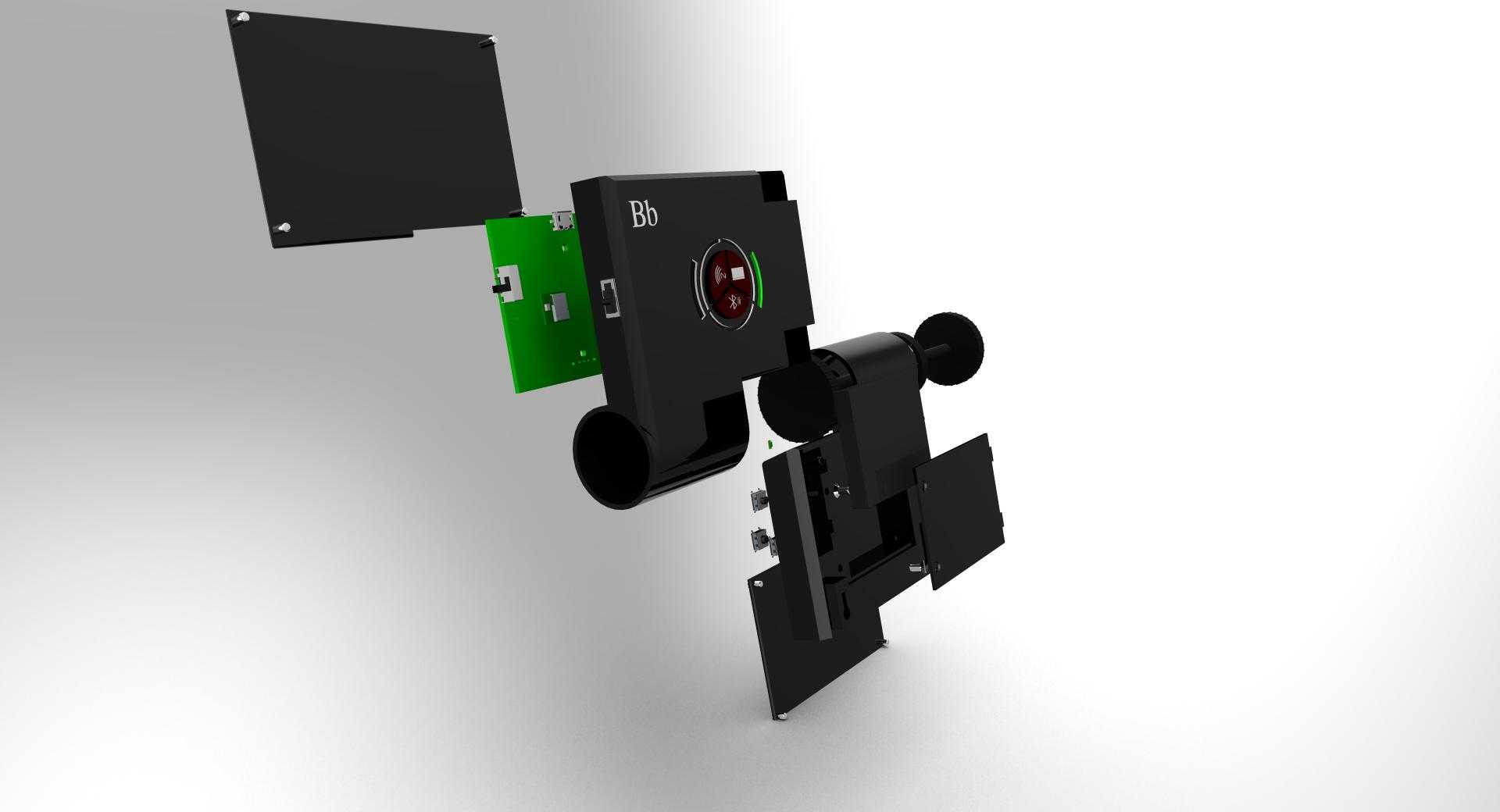

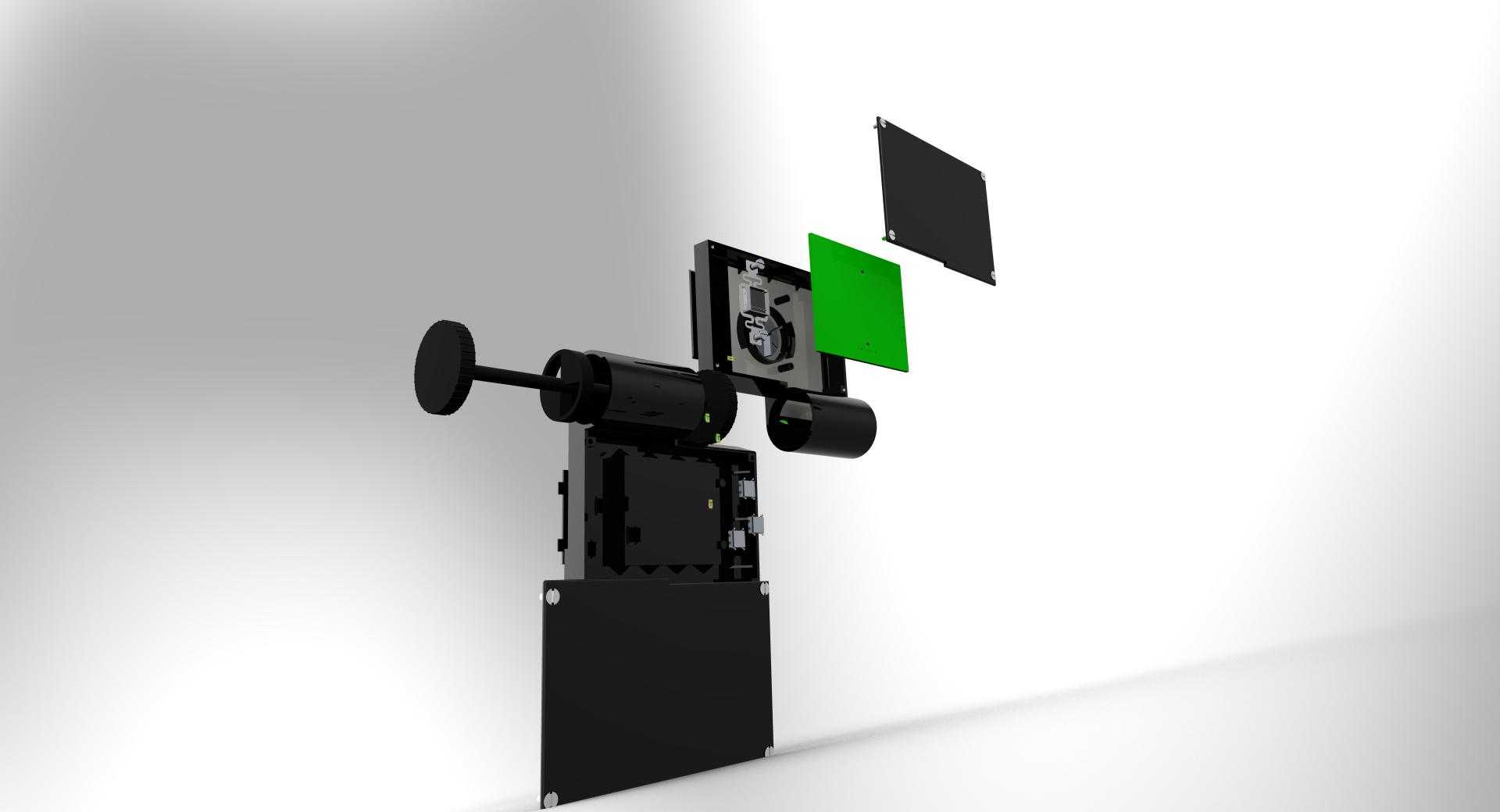

　　从结构实现逻辑来看，主体外壳与底座均采用注塑成型工艺，量产阶段可通过常规注塑模具批量生产，无需特殊后处理工序即可满足外观与结构强度要求。连接轴从主体外壳一侧的预装孔位穿入，另一侧通过轴帽旋紧实现轴向固定，装配过程无需专用工装，售后维护时可快速拆分主体与底座，更换内部元器件。轴、主体外壳、底座上均预留了穿线孔槽，内部排线可沿孔槽规整布设，避免转动过程中出现线缆挤压、磨损断裂的问题，提升设备长期运行的可靠性。

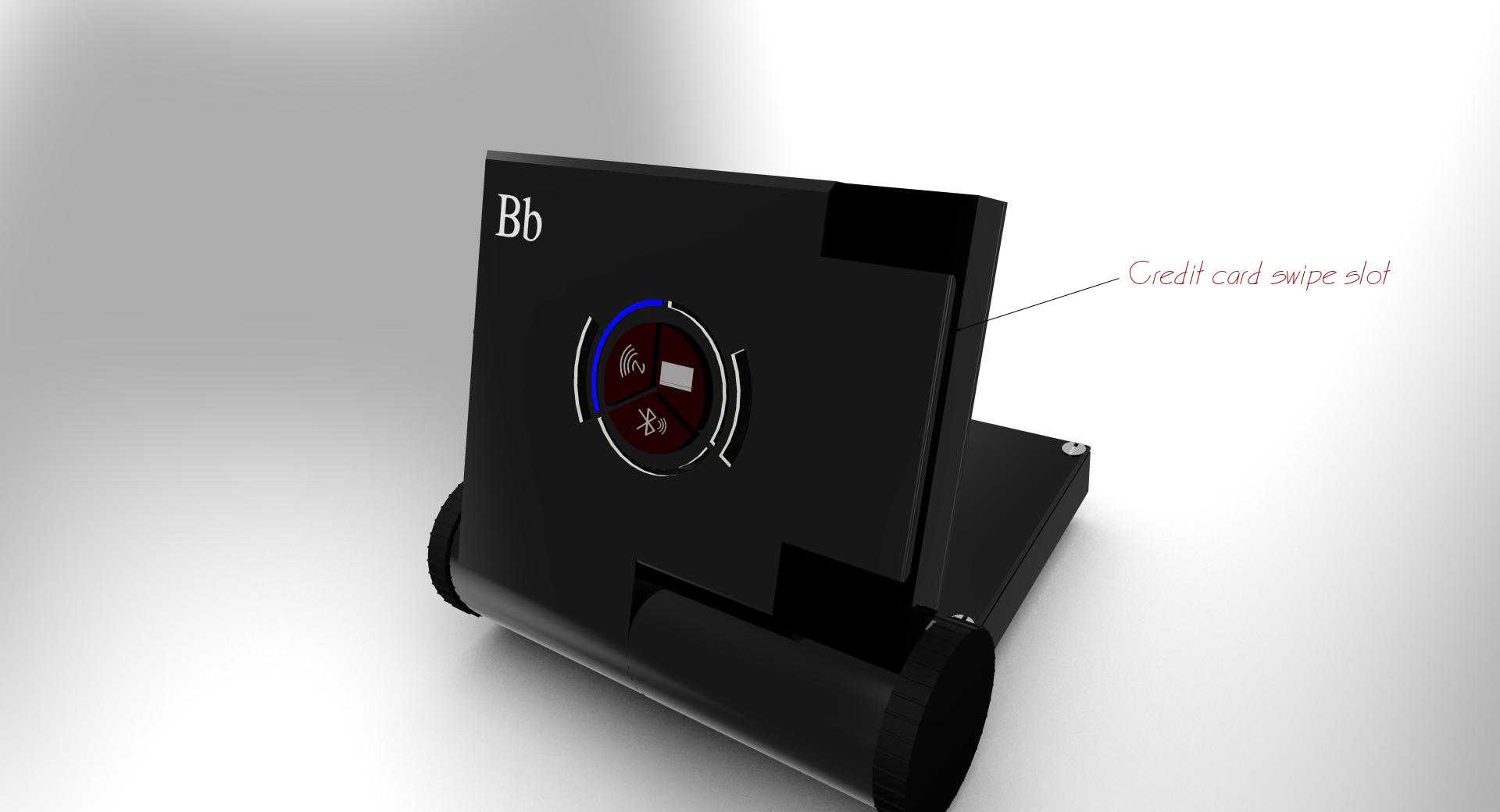

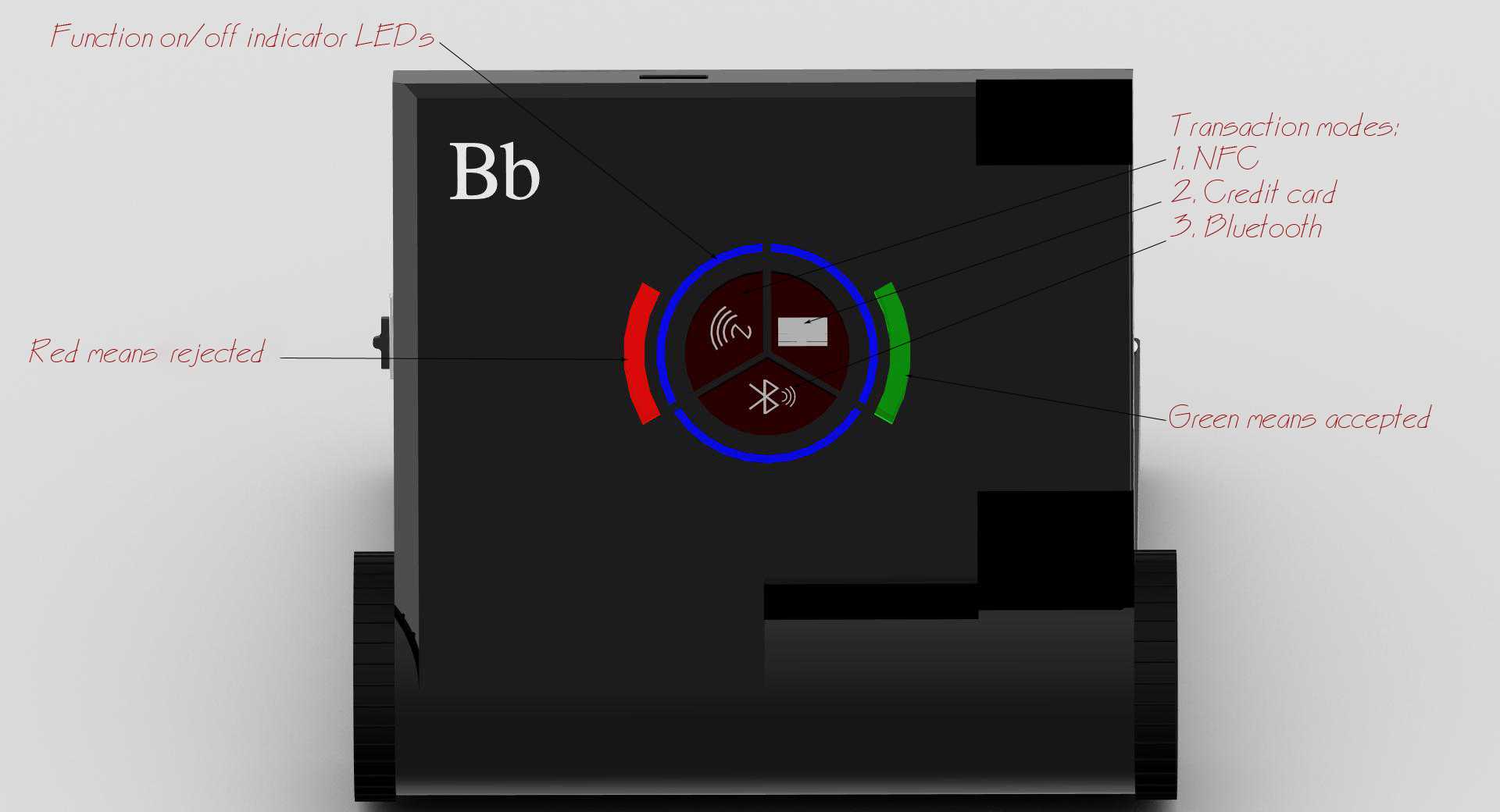

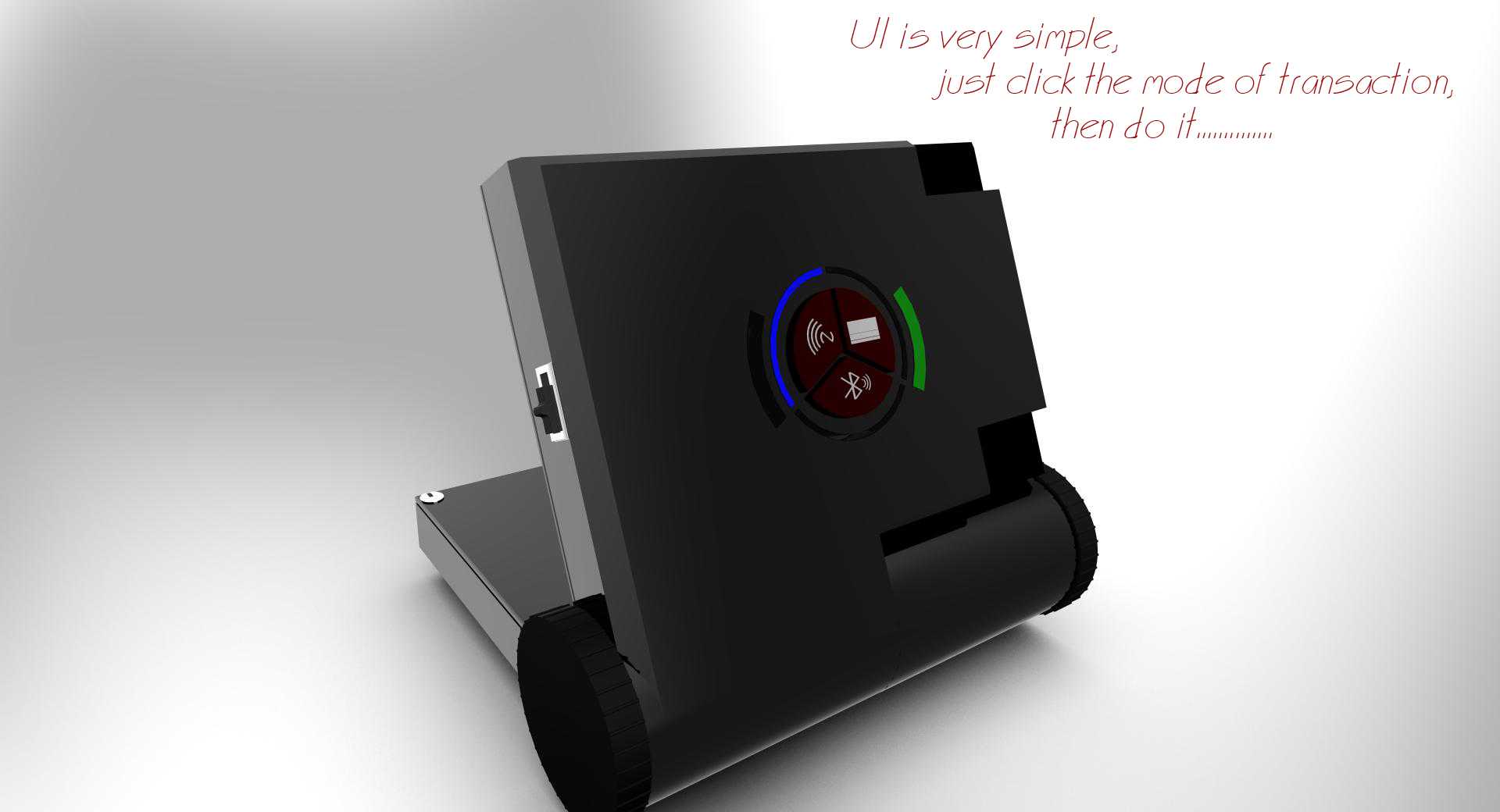

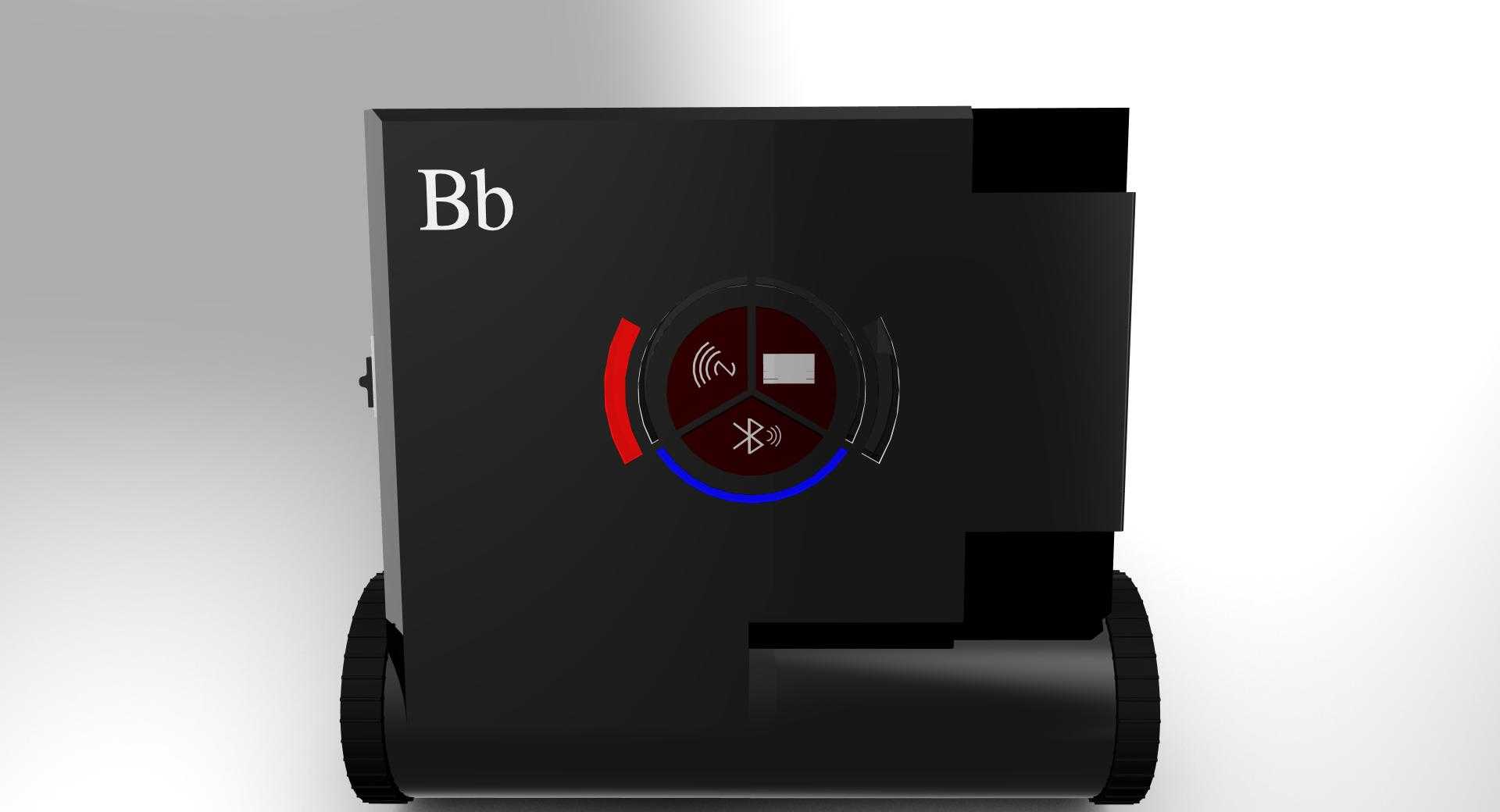

　　功能交互层面，设备的用户界面做了极简设计，核心操作逻辑围绕交易流程简化设置，用户仅需通过对应功能按键选择交易模式即可完成操作触发。蓝牙配对功能的触发逻辑设置为长按按键2秒，此时设备对应状态指示灯进入闪烁模式，可被周边移动终端快速识别配对，配对完成后指示灯切换为常亮状态，无需额外屏幕显示即可反馈配对状态，降低硬件成本的同时减少故障点。NFC交易场景下，用户按下对应按键后，仅需将NFC设备贴近读卡器前表面任意感应区域即可完成数据交互，无需精准对准特定点位，降低用户操作门槛。实体卡刷卡场景下，设备右侧预留了宽度1mm、深度19mm的刷卡插槽，可适配常规厚度的接触式IC卡插拔，插槽边缘做了圆角导正处理，插卡时可自动导正卡片位置，避免卡边刮擦损伤芯片触点。

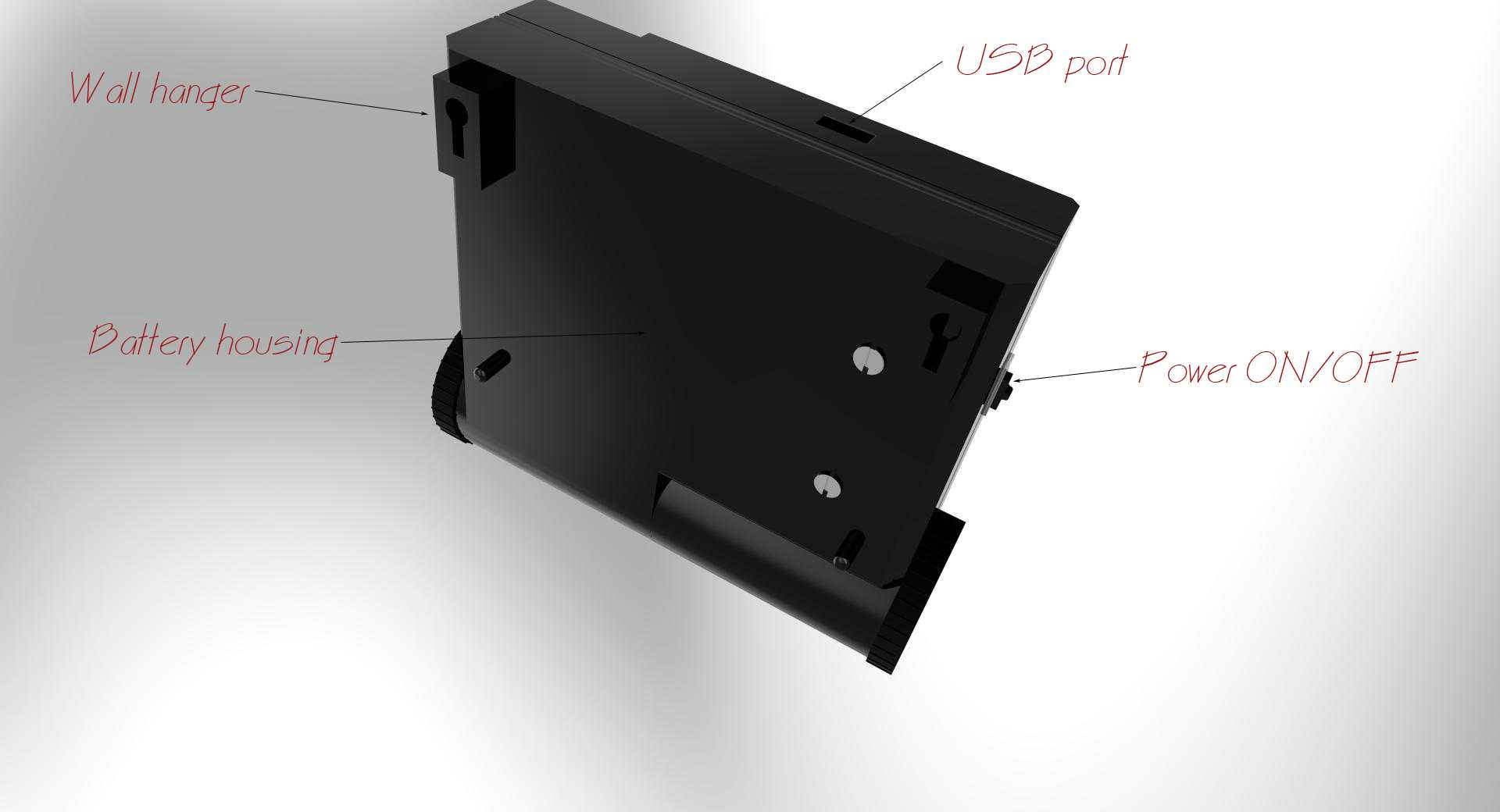

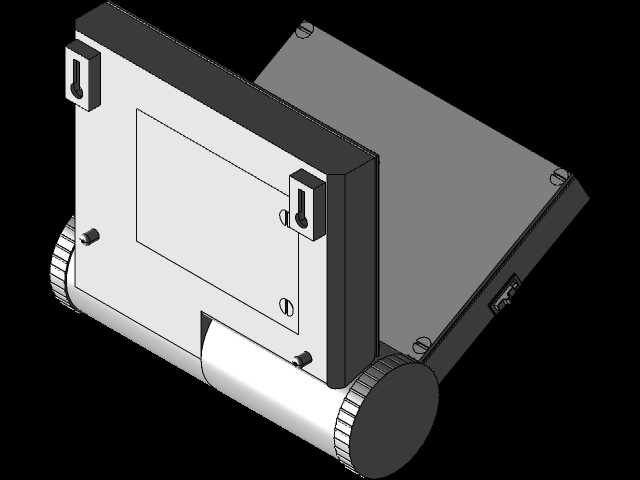

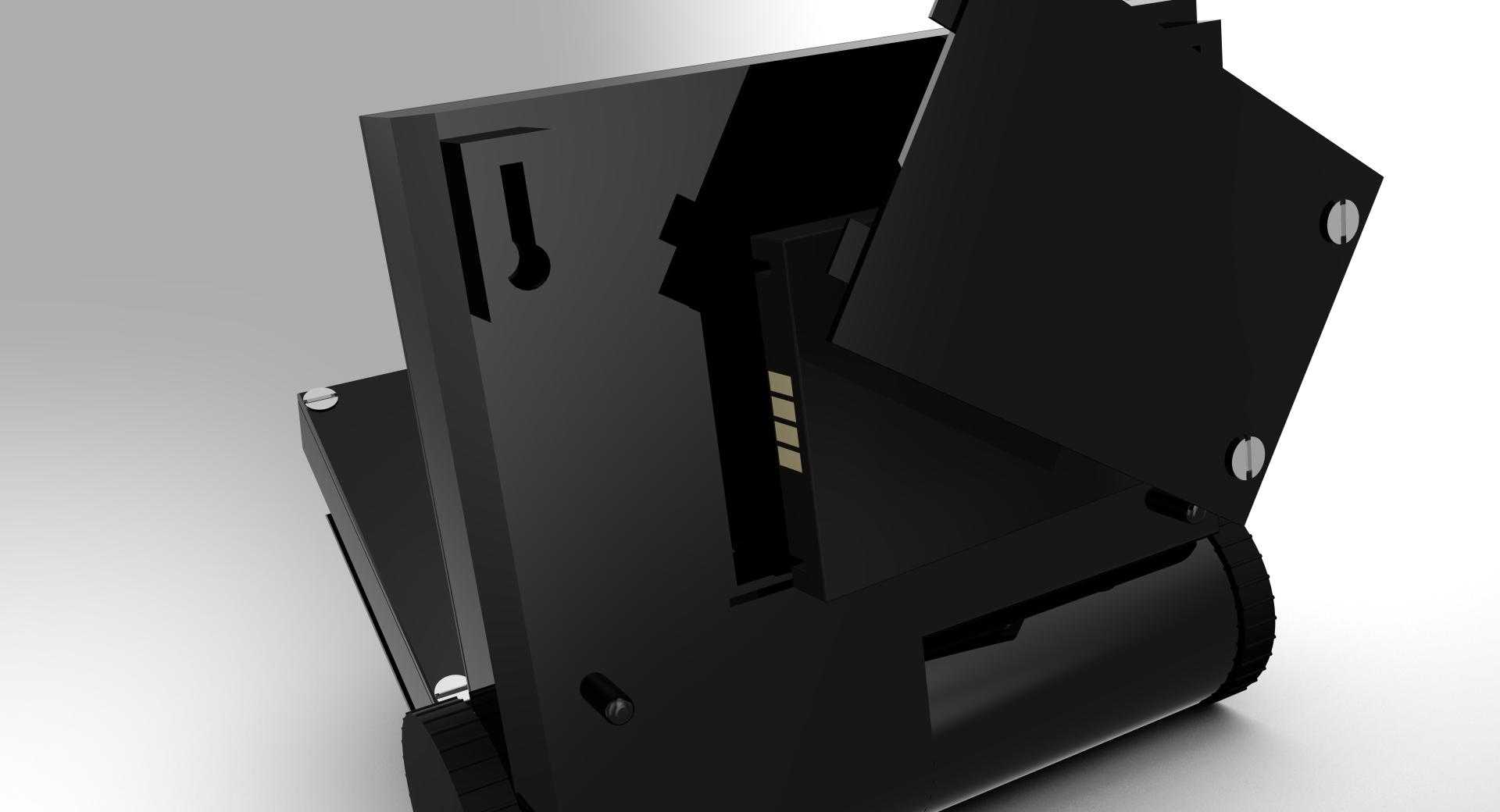

　　供电结构设计上，设备内置类似手机规格的锂电池组，电池仓设置在设备底部，通过卡扣结构固定电池盖，无需工具即可拆开电池盖更换电池，满足无固定供电场景下的移动使用需求；同时设备顶部预留了标准USB充电端口，可通过常规USB线缆连接供电，适配固定收银台的长期插电使用场景，两种供电模式可无缝切换，无需额外设置开关。设备整体的安装固定采用标准M2.5螺钉，底座上预留了对应螺钉安装孔位，可直接固定在台面、墙面或者自助设备的安装位上，孔位公差按照常规机械加工标准设置，适配市面通用的安装支架规格，无需定制专属安装配件。

　　结构细节处理上，设备的边角全部做了R2圆角过渡，避免日常使用过程中磕碰划伤用户；指示灯位置做了半透明柔光罩设计，光线均匀不刺眼，同时可从多个角度观察到设备状态；按键采用凸点触感设计，盲操作时可通过触感快速识别按键位置，无需低头确认。设备内部的电路板固定柱均做了加强筋处理，抗跌落性能满足1米高度自由跌落至水泥地面无结构损坏、功能正常的要求，适配线下场景高频移动、偶尔磕碰的使用环境。电池低电状态通过指示灯闪烁频率反馈，无需额外电量显示模块，进一步简化结构、降低故障概率，后续可通过固件升级拓展更多状态提示逻辑，结构上预留了对应的指示灯拓展位，无需修改外壳模具即可完成功能迭代。
