黑板单片v1.1

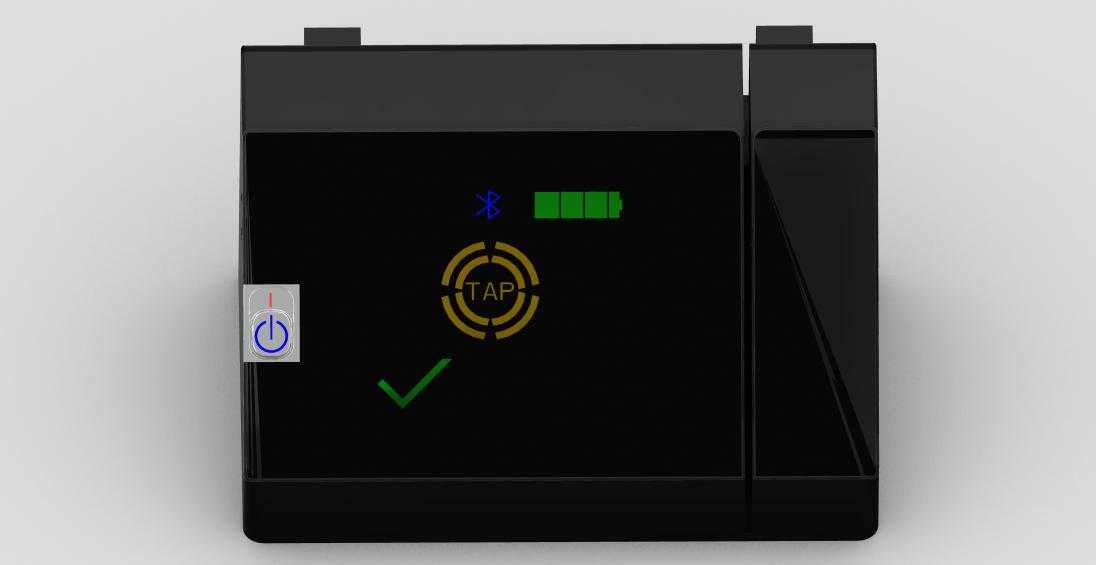

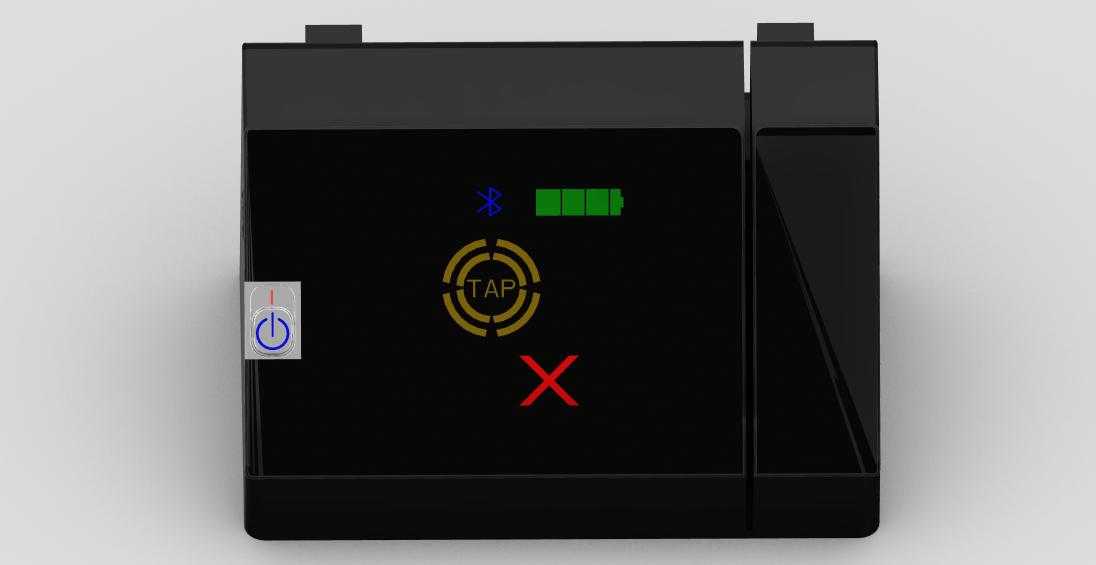

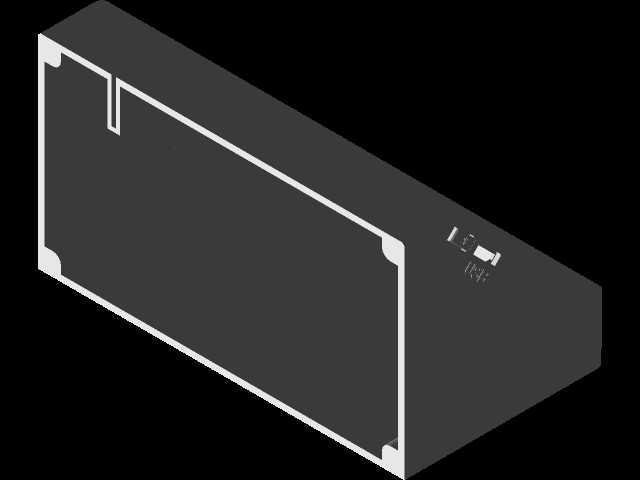

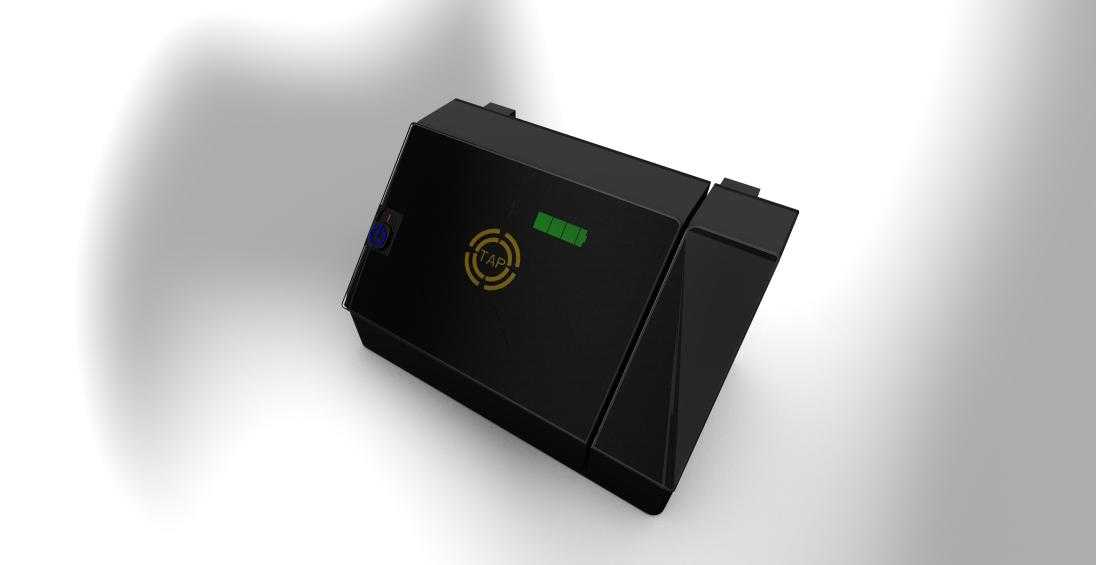

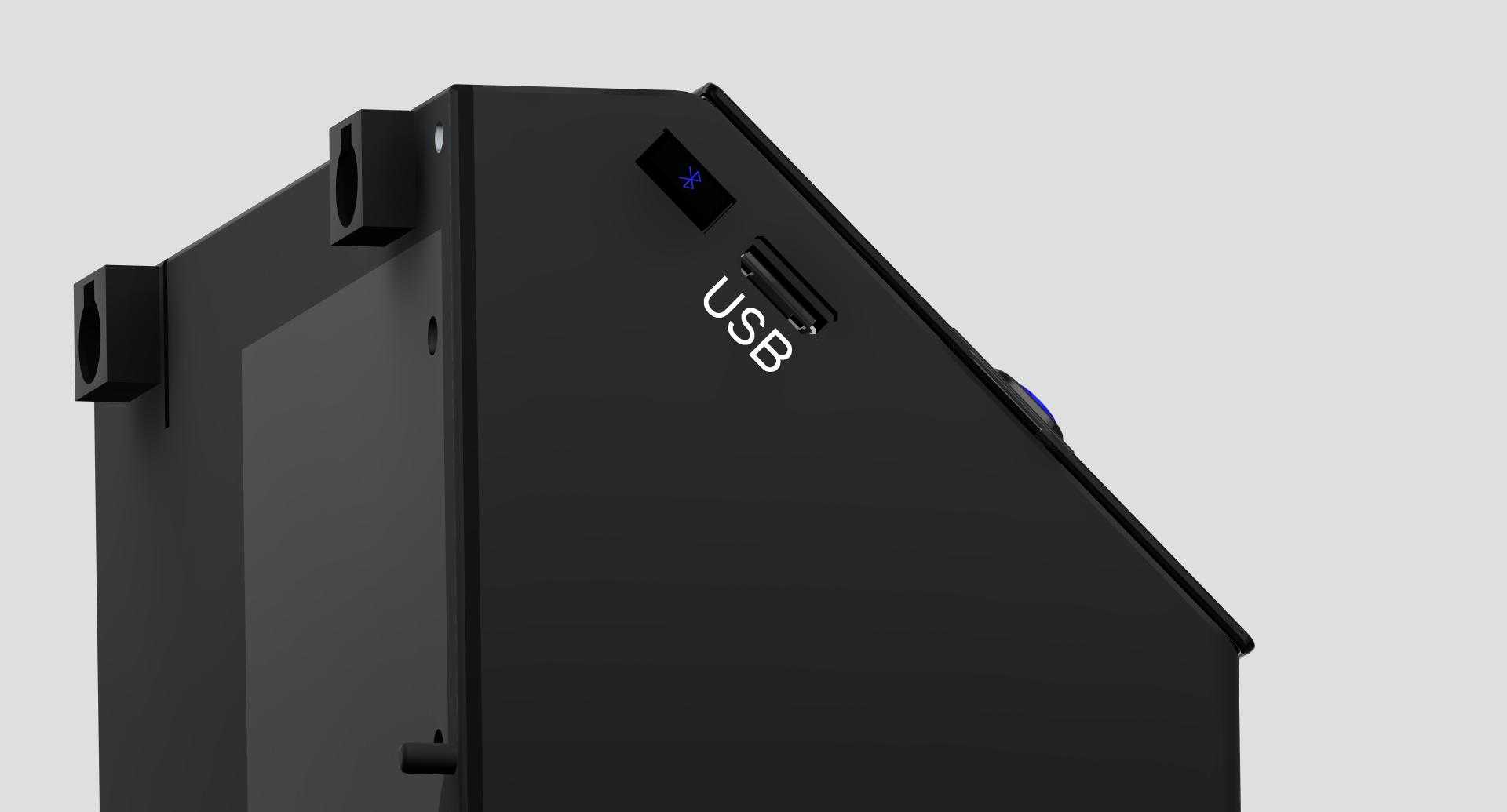

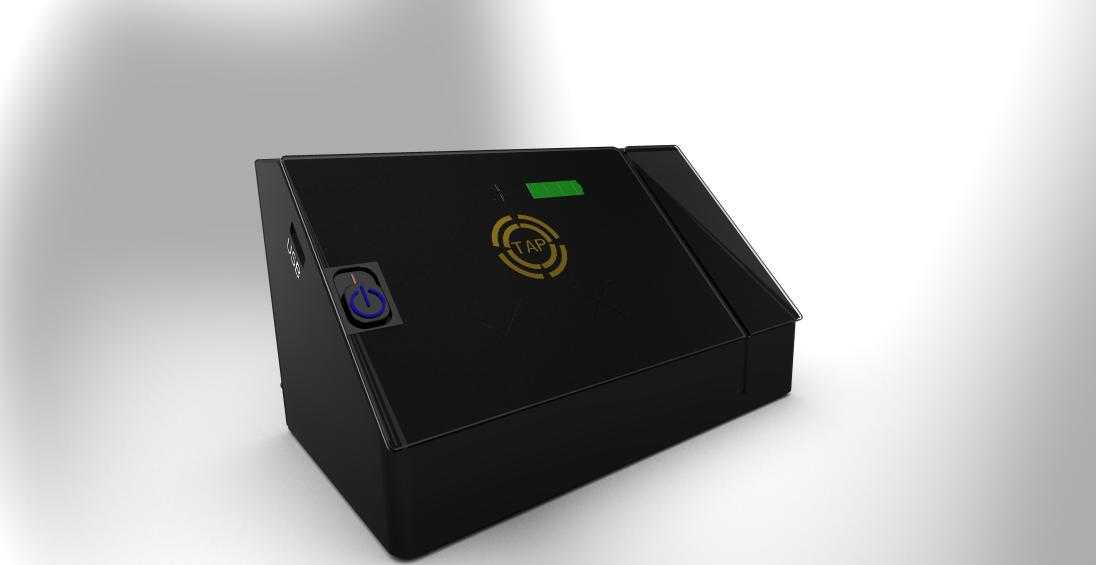

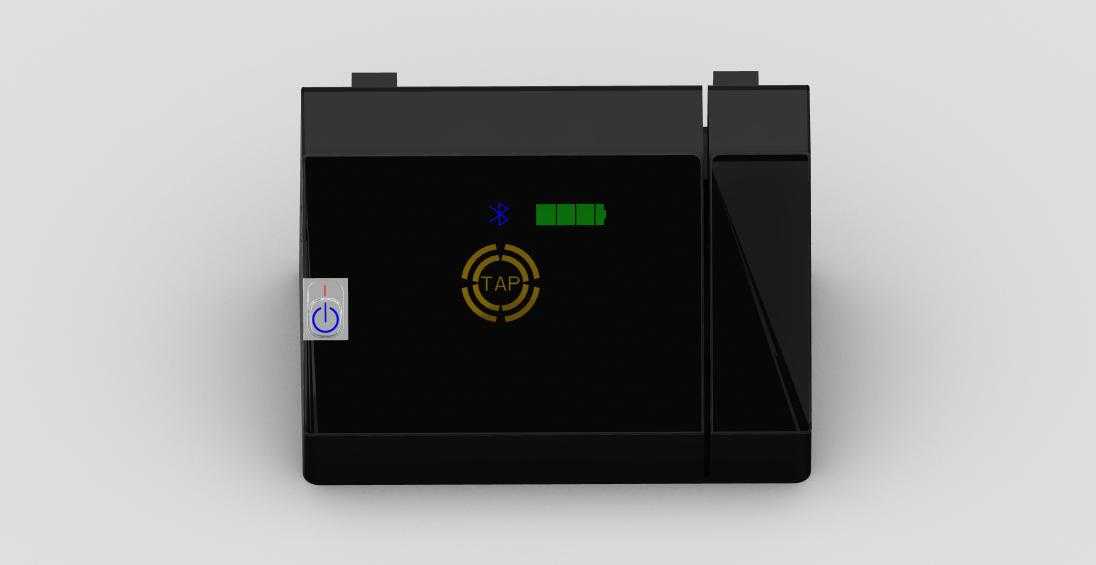

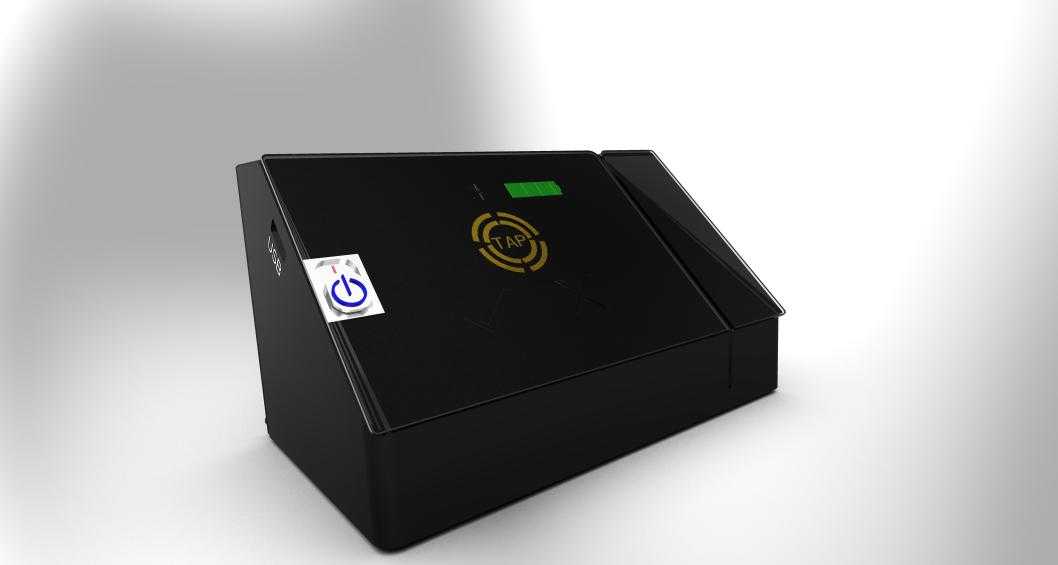

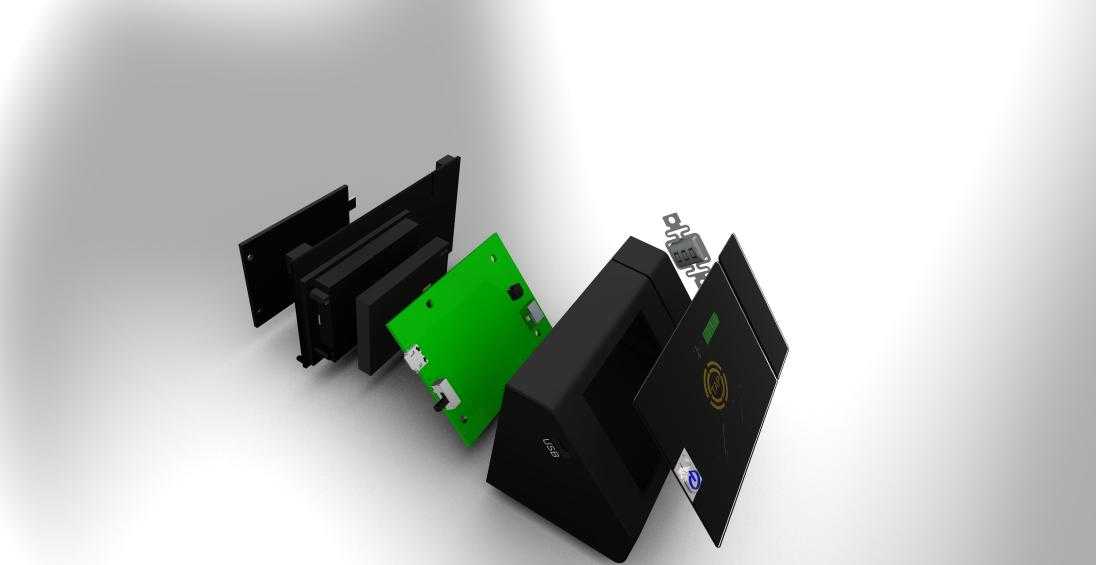

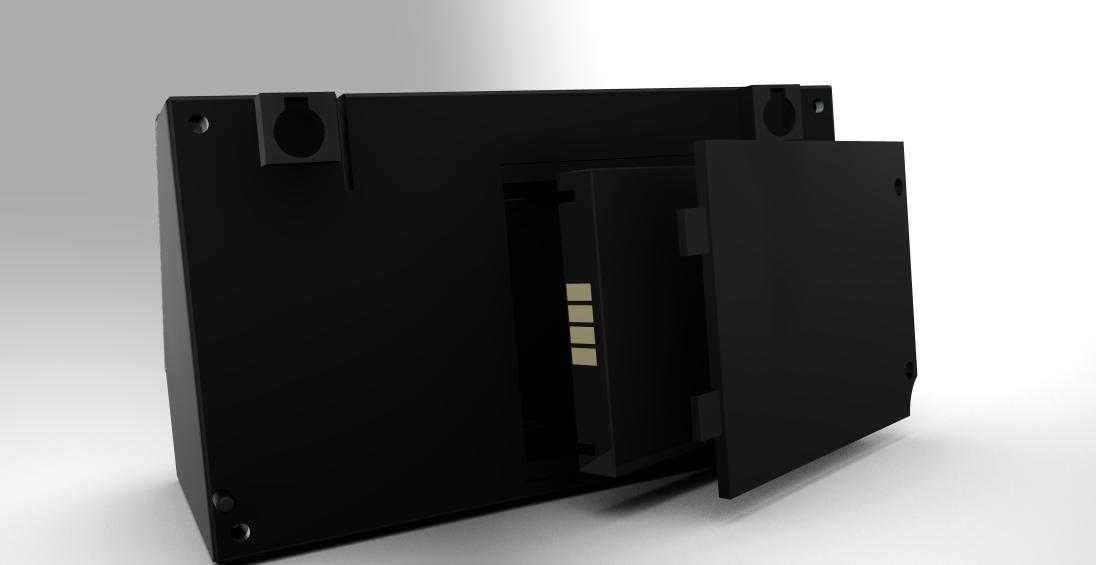

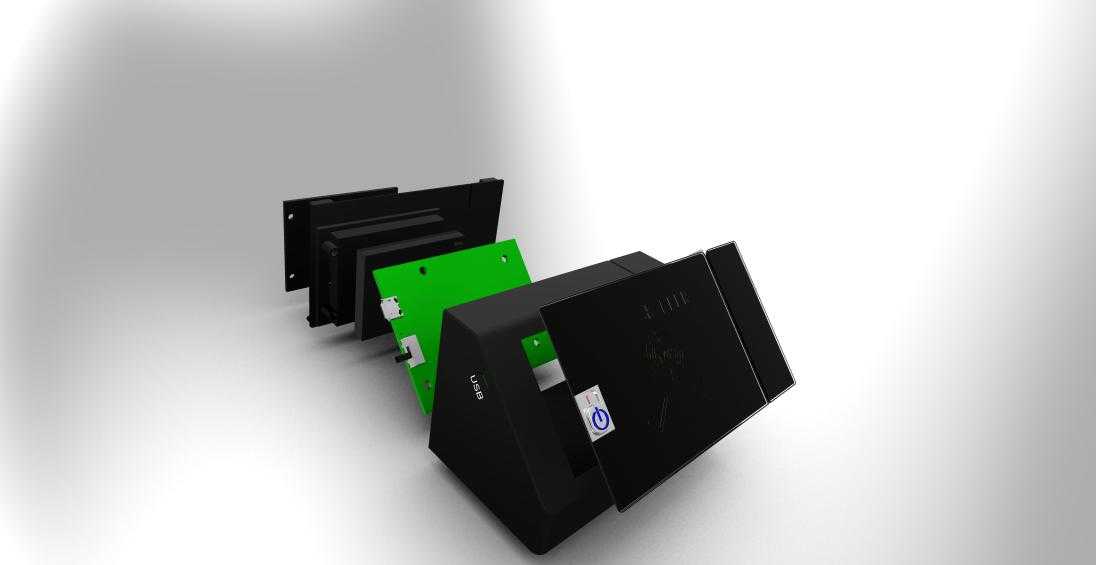

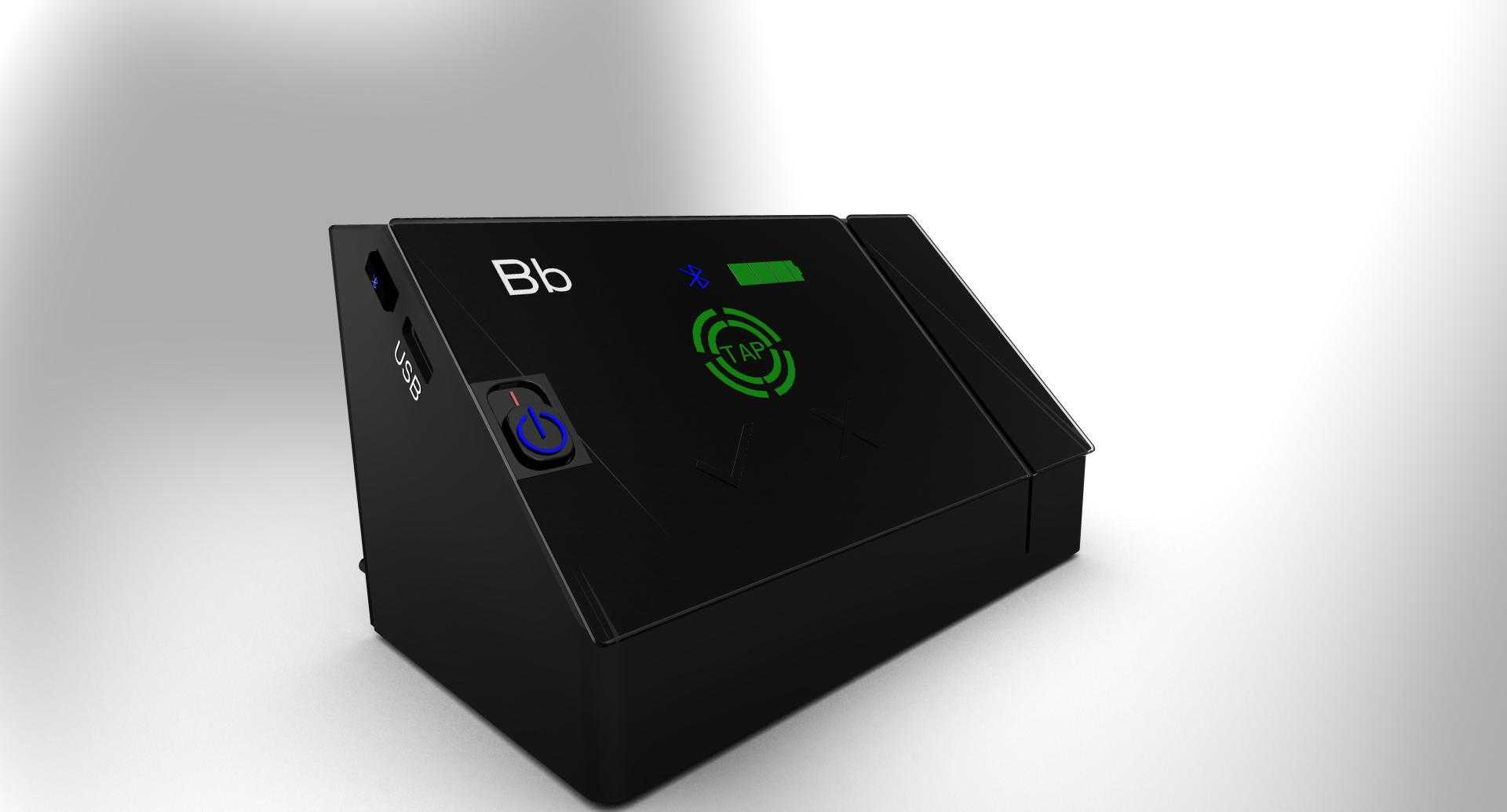

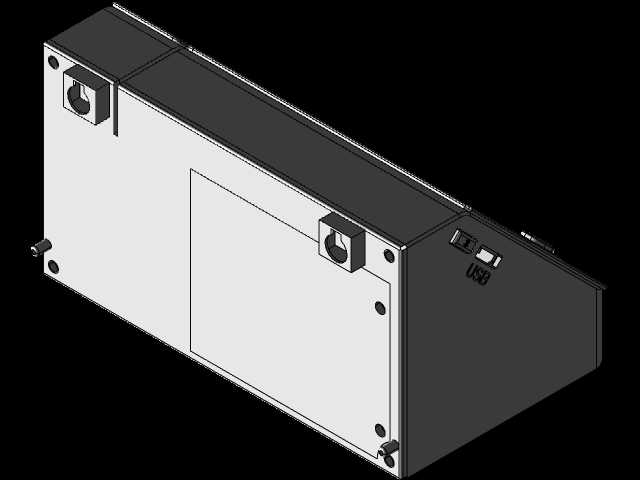

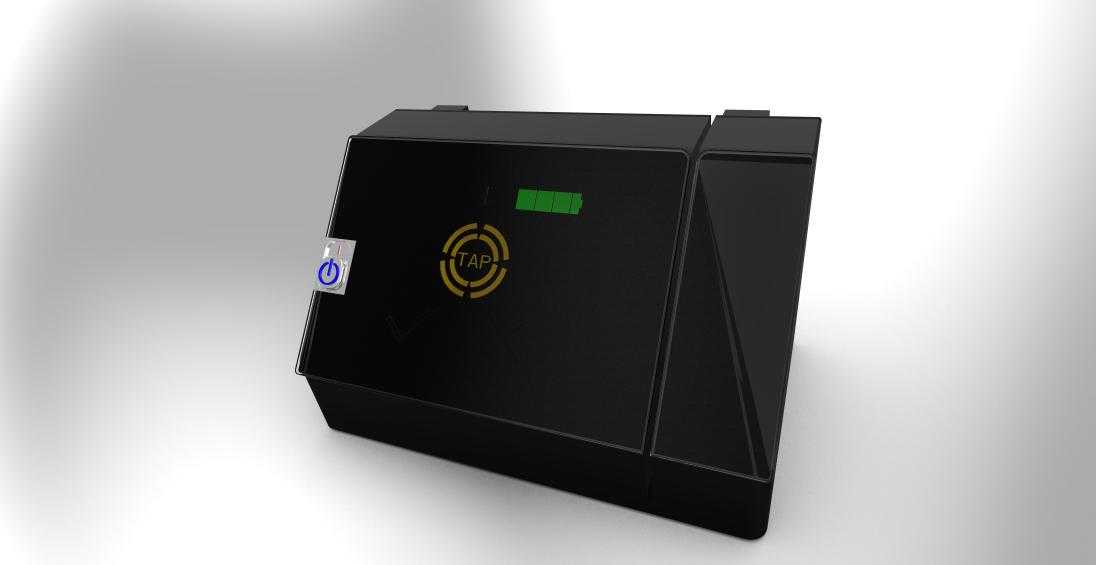

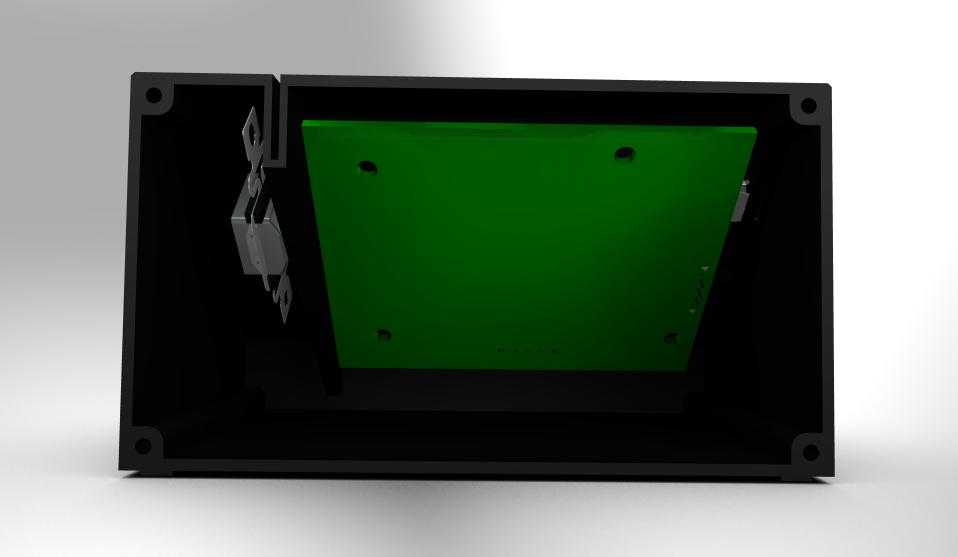

首先，由于grabcad团队和blackboard inc.的设计，这是一个令人敬畏的挑战。这是一个简单的设计，考虑到尺寸为90 mmx45 mmx45 mm的细节。它由5件组成：一个外壳、一个盖子、一个电池盖，顶部防护罩除顶部防护罩外的所有零件均由黑色塑料制成，可轻松进行3D打印或注塑。顶部护板由透明塑料制成，底部涂黑色。这种设计忽略了独立支架的需要，可以使用UI背面提供的挂钩将其挂在墙上：设计非常简单，左前侧有一个滑动开/关按钮。关于显示器，如前所述，屏蔽的下侧被漆成黑色，文本区域未被漆。LED灯保持在这些区域下方，用于屏幕式显示。该屏幕可显示蓝牙激活符号、电池充电指示、NFC、，接受/拒绝指示灯。此设计还允许通过右前方的插槽刷卡来读取信用卡。以及一个用于充电或连接数据线的usb插槽。背面有一个用于更换锂聚合物电池组的插槽，该设计由10个标准M2.5螺钉固定（4个用于将PCB连接到外壳，4个用于将盖子连接到外壳，2个用于将电池盖固定到车身）。必须对PCB进行更多调整（将LED固定在升起位置），以及将更新的开/关开关外壳中的插槽。这是一个概念，可能需要进行尺寸校正。v1.1更改开关中用于插入开/关开关的插槽在PCB上添加了蓝牙激活开关和LED提升器
