F/A-18EF舰载战斗机配套APU动力单元结构

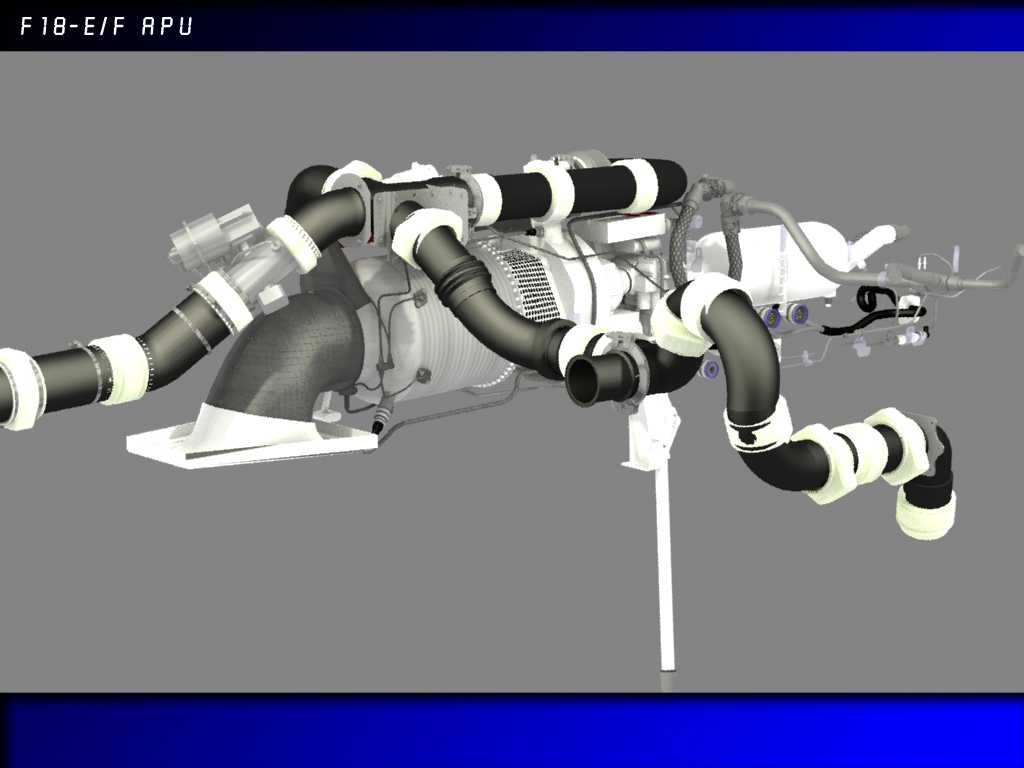

　　本次呈现的是F/A-18E/F舰载战斗机配套的辅助动力单元（APU）三维结构，该部件是舰载机在无地面气源、电源保障的航母甲板作业场景下的核心启动与应急供能装置，区别于陆基战机的APU设计，其结构适配高盐雾、强振动、有限甲板停放空间的舰载作业环境，所有管路接口、安装支架都做了对应抗腐蚀与冗余固定设计。从实际作业场景来看，舰载机在航母甲板进行起飞前准备时，若无法接入甲板地面保障电源与压缩空气气源，APU可独立启动，为战机主发动机启动提供初始压缩空气与电力供应，同时在主发动机未启动阶段为机上航电、液压系统提供临时能源，保障甲板调度阶段的设备自检、舵面调试等作业开展；在空中飞行阶段若出现主发动机空中停车、主供电系统故障等特情，

　　APU可快速启动提供应急动力与电力，支撑飞行员完成重启发动机、操控战机返航的操作，是舰载机冗余安全设计的关键组成部分。从功能特性来看，该APU单元集成了小型燃气涡轮核心机、进气过滤组件、燃油供给管路、压缩空气输出管路、冷却回路、排气消声段、安装固定支架等多个子模块，所有管路的走向都做了空间避让设计，既避免与战机机身内部的主翼梁、起落架收放舱、油箱结构产生干涉，也预留了足够的维护操作空间，方便地勤人员在甲板作业时快速完成滤芯更换、管路密封性检查等日常维保工作。设计思路上，该结构优先考虑舰载作业的维护性与可靠性，所有外接管路的接头都采用快卸式自锁结构，无需复杂专用工具即可完成拆装，核心机外围的隔热包覆层采用分段式设计，

　　可单独拆卸更换局部受损的包覆段，无需整体拆解隔热层；安装支架采用三点式冗余固定设计，每个固定点都设置了橡胶减震垫，可吸收航母弹射起飞、拦阻着舰阶段产生的强冲击载荷，避免APU核心部件受冲击损坏。外形尺寸与安装边界方面，该APU单元整体采用紧凑化布局，整体轮廓适配F/A-18E/F机身中部尾椎附近的设备舱安装空间，所有向外延伸的管路接口都集中在单元朝向机身维护口盖的一侧，地勤人员打开对应维护口盖即可触及所有需日常检查的接口与测点，无需拆解周边其他机载设备；单元的排气口朝向机身斜下方，避免高温排气直接冲刷机身蒙皮与甲板表面，进气口设置了防盐雾过滤装置，可过滤舰载环境下空气中的盐分与水汽，避免核心机涡轮叶片被盐雾腐蚀。从结构细节来看，

　　不同功能的管路采用差异化的管径与壁厚设计，燃油管路采用小壁厚不锈钢材质，外部包覆防火隔热层，压缩空气管路采用较厚的合金材质承受高压气流，冷却回路管路采用轻量化铝合金材质降低整体重量，所有管路的固定卡箍都采用带缓冲衬垫的结构，避免管路在长期振动下出现磨损疲劳；核心机与支架之间的连接采用减震悬置设计，可隔离涡轮运转时产生的振动传递到机身结构，降低机舱内的振动噪音水平。该结构的三维建模完整还原了各部件的装配关系与空间位置，可用于舰载机地勤维保培训、机载设备布局优化设计、APU故障模拟分析等场景，帮助设计人员与维保人员直观理解该部件的工作逻辑与安装要求，在实际工程应用中，可基于该模型开展管路应力分析、维护通道可达性验证、安装公差校核等工作，减少物理样机试制阶段的反复修改成本，适配舰载机迭代优化过程中对APU单元的改装适配需求。
