CSX铁路道口通行防护场景三维设计

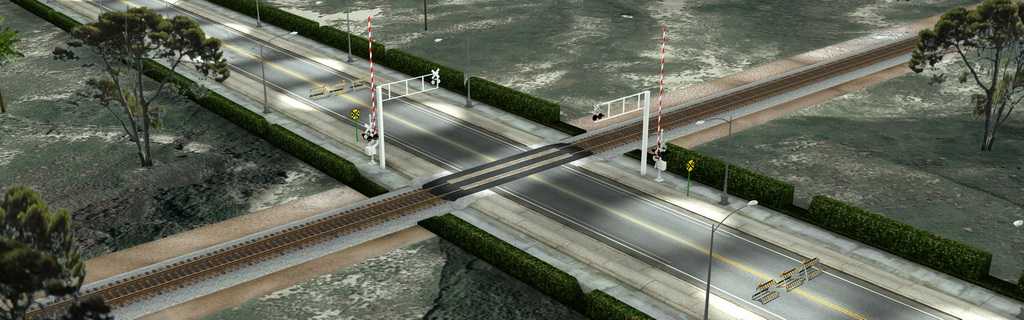

　　铁路道口作为道路与铁路线路平面交叉的关键节点，其通行安全直接关系到道路交通参与者与铁路运输的双重安全，这套道口安装场景的三维设计，完整还原了平交道口从基础设施布设到安全防护装置联动的全要素布局，可直接用于道口改造方案推演、安全防护装置选型验证以及从业人员作业培训的可视化载体。从实际应用场景来看，这类道口多设置在厂矿专用线、城郊支线铁路与市政道路、厂区道路的交叉位置，区别于全封闭的高架或下穿铁路通道，平交道口需要在列车通行时段快速阻断道路车流，非列车时段保障道路通行顺畅，因此整套装置的布设逻辑完全围绕“快速响应、清晰警示、可靠阻断”的核心需求展开。设计过程中首先明确了安装边界的控制逻辑：

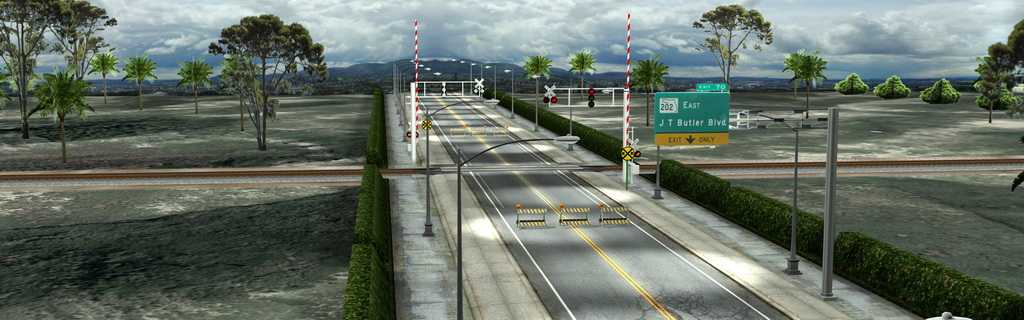

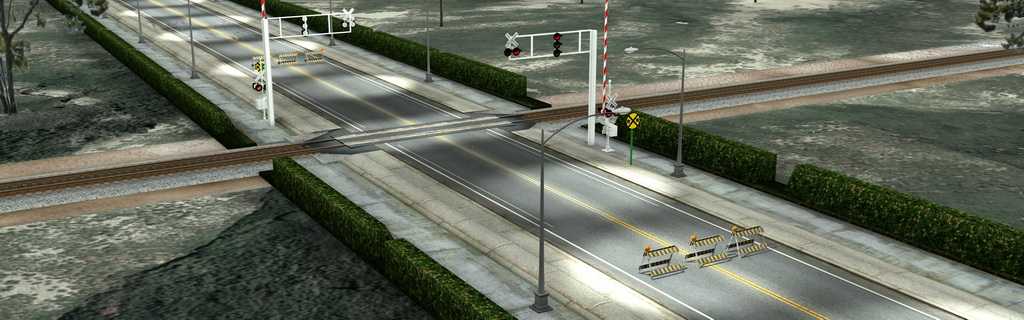

　　铁路线路两侧的警示装置布设距离需要满足道路车辆的制动距离要求，从最外侧的道口预告标识到道口停止线的距离，按照道路设计时速对应的制动长度预留，避免车辆因制动距离不足闯入道口区域；道口栏杆的起落转轴位置设置在道路路缘石外侧的安全岛上，既不会侵入道路正常通行的建筑限界，也不会在栏杆落下时侵入铁路线路的机车车辆限界，两侧安全岛的尺寸同时容纳信号机柱、栏杆驱动机构、警示灯组的安装空间，预留后期维护的操作余量。功能特性层面，整套道口系统包含多维度的警示与阻断单元：距离道口一定位置设置的交叉道口预告标识，提前告知道路驾驶员前方即将进入铁路道口区域；道口两侧设置的高柱信号机，在列车接近时点亮红色警示灯，同时配套的声响警报装置发出提示音，

　　覆盖视觉盲区的警示需求；道口栏杆采用分段式结构，落下时完全覆盖双向机动车道的通行断面，栏杆表面粘贴的高反光警示条，在夜间低光照条件下也能被驾驶员清晰识别；道口路面区域采用与普通道路不同的铺装材质，通过路面触感差异提醒驾驶员减速，轨道两侧的路面铺装做了平顺过渡处理，避免小型车辆通过时出现托底、颠簸的情况。设计思路上没有孤立呈现单个设备，而是将道口周边的道路标线、绿化隔离带、照明设施、相邻路口的交通标识做了一体化整合，比如道口附近的路灯高度做了差异化设置，避免灯光直射铁路机车司机的瞭望视线，道路两侧的隔离绿篱高度控制在成人视线以下，保障驾驶员接近道口时的通视三角区无遮挡，能够清晰观察两侧铁路方向的来车情况。从安装施工的角度，

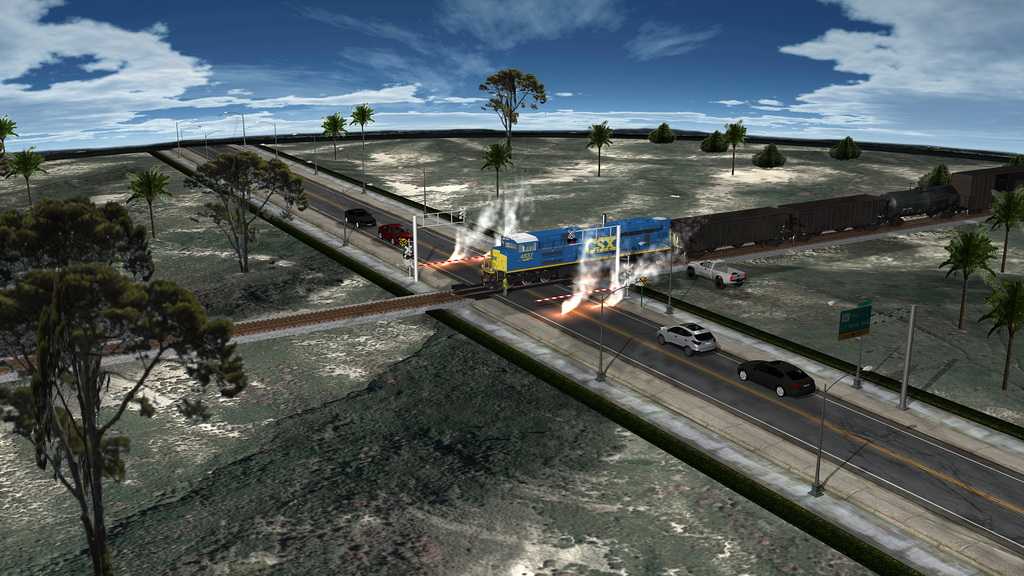

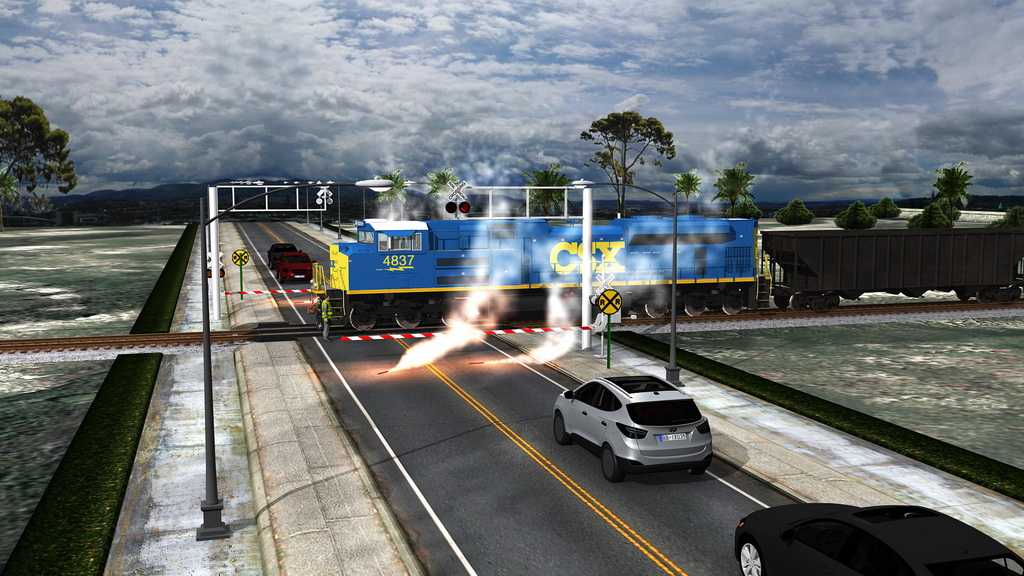

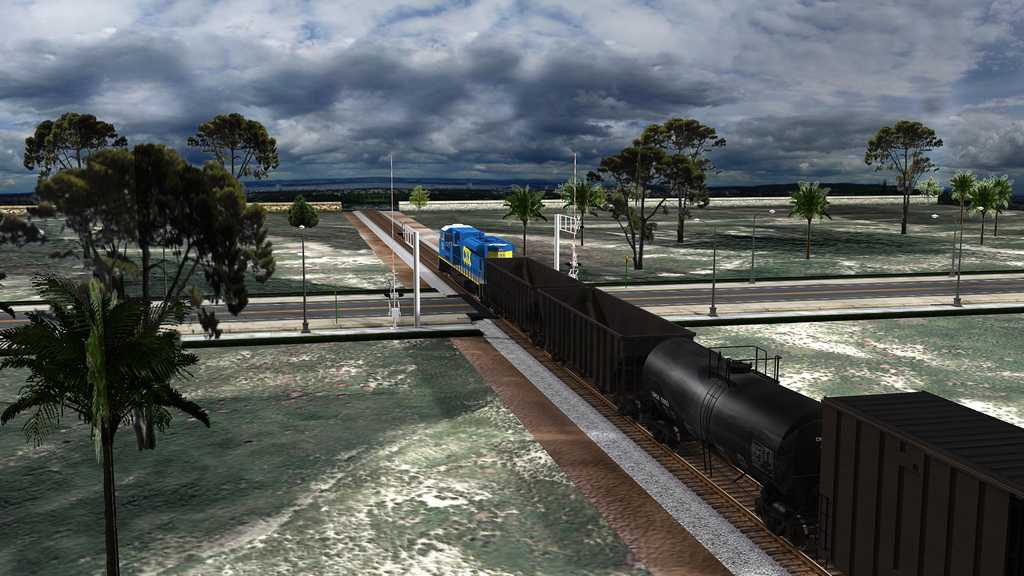

　　三维模型中明确了各装置的基础预埋位置：信号机柱的混凝土基础深度满足当地冻土层深度要求，同时避开地下管线的布设层位；栏杆驱动机构的基础做了加强处理，能够承受栏杆起落过程中的交变载荷，同时预留检修井的操作空间；轨道两侧的轮缘槽尺寸严格按照铁路线路维护要求设置，既保障列车轮对顺利通过，也避免非机动车车轮卡入槽内引发安全事故。场景中同步还原了道口实际运行的典型工况，比如列车接近时栏杆落下、路面车辆在停止线外等候的状态，能够直观验证不同角度下警示信号的可见性：比如大型车辆等候时是否会遮挡后方小型车辆的视线，不同天气条件下（模型中模拟了多云自然光环境）警示灯的可视距离是否满足要求，对向车道的信号装置是否会产生眩光干扰驾驶员判断。另外针对道口常见的非机动车、行人通行需求，模型中在机动车道外侧预留了非机动车道与行人等候区域，对应的警示标识高度适配非机动车驾驶员与行人的视线高度，栏杆落下时同步覆盖非机动车道区域，避免非机动化交通参与者闯入道口。整套设计的尺寸链完全围绕两类限界做闭环校验：所有面向铁路侧的设备安装位置不侵入铁路建筑限界，所有面向道路侧的设备不侵入道路建筑限界，两类限界之间的安全区域作为设备安装与维护的操作空间，既不会因为设备过近影响列车通行安全，也不会因为设备过远导致警示信号、栏杆的防护范围出现缺口。
