舰载近程反导防御武器系统SeaRAM结构设计

　　在现代海军水面舰艇的防御体系构建中，单舰的点防御能力直接决定了高威胁环境下的战场生存性，传统近防武器系统受限于拦截射程、多目标应对能力的短板，难以应对饱和式反舰导弹突袭的作战场景，SeaRAM反舰导弹防御系统正是针对这一作战需求迭代出的舰载近程防御装备，其三维结构设计完全围绕舰载安装适配、全向拦截覆盖、快速反应作战的核心要求展开。从实际作战应用场景来看，该系统主要承担水面舰艇的内层防御圈拦截任务，负责突破外层防空网的漏网反舰导弹、低空突袭的固定翼战机、直升机以及小型水面目标的拦截摧毁，既可以作为大型主力舰艇的内层防御补盲装备，也可作为小型作战舰艇、军辅船的主力防空武器，无需对舰体原有结构进行大规模改造即可完成加装，

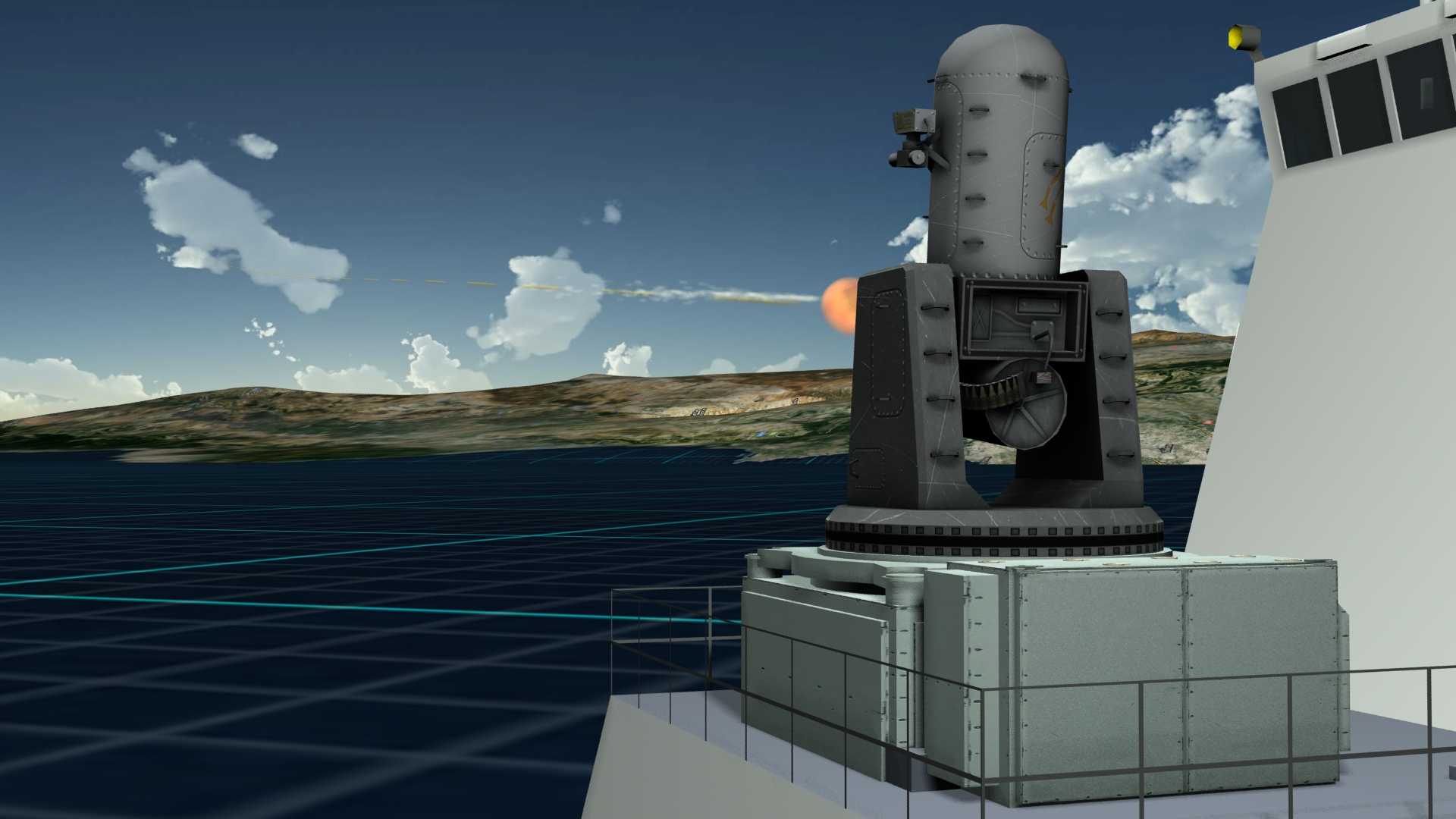

　　适配性覆盖从千吨级巡逻艇到万吨级驱逐舰的各类水面平台。从功能特性来看，该系统整合了雷达搜索、光电跟踪、导弹发射的全流程作战单元，无需依赖舰艇本身的对空探测系统即可独立完成目标搜索、跟踪、锁定、拦截的全作战流程，也可接入舰艇整体作战指挥系统接收目标指示信息，拓展拦截响应速度；其采用的双模制导模式，可在复杂电磁干扰环境下保持稳定的目标跟踪能力，避免单一制导模式被干扰失效的风险，系统搭载的多联装发射装置可同时应对多个方向的来袭目标，相比传统速射炮近防系统，拦截射程更远、命中概率更高，附带的舰面毁伤风险更低。从结构设计思路来看，整套系统采用甲板上下分置的布局设计，甲板以上部分集成了搜索雷达天线、跟踪雷达天线、光电探测单元、

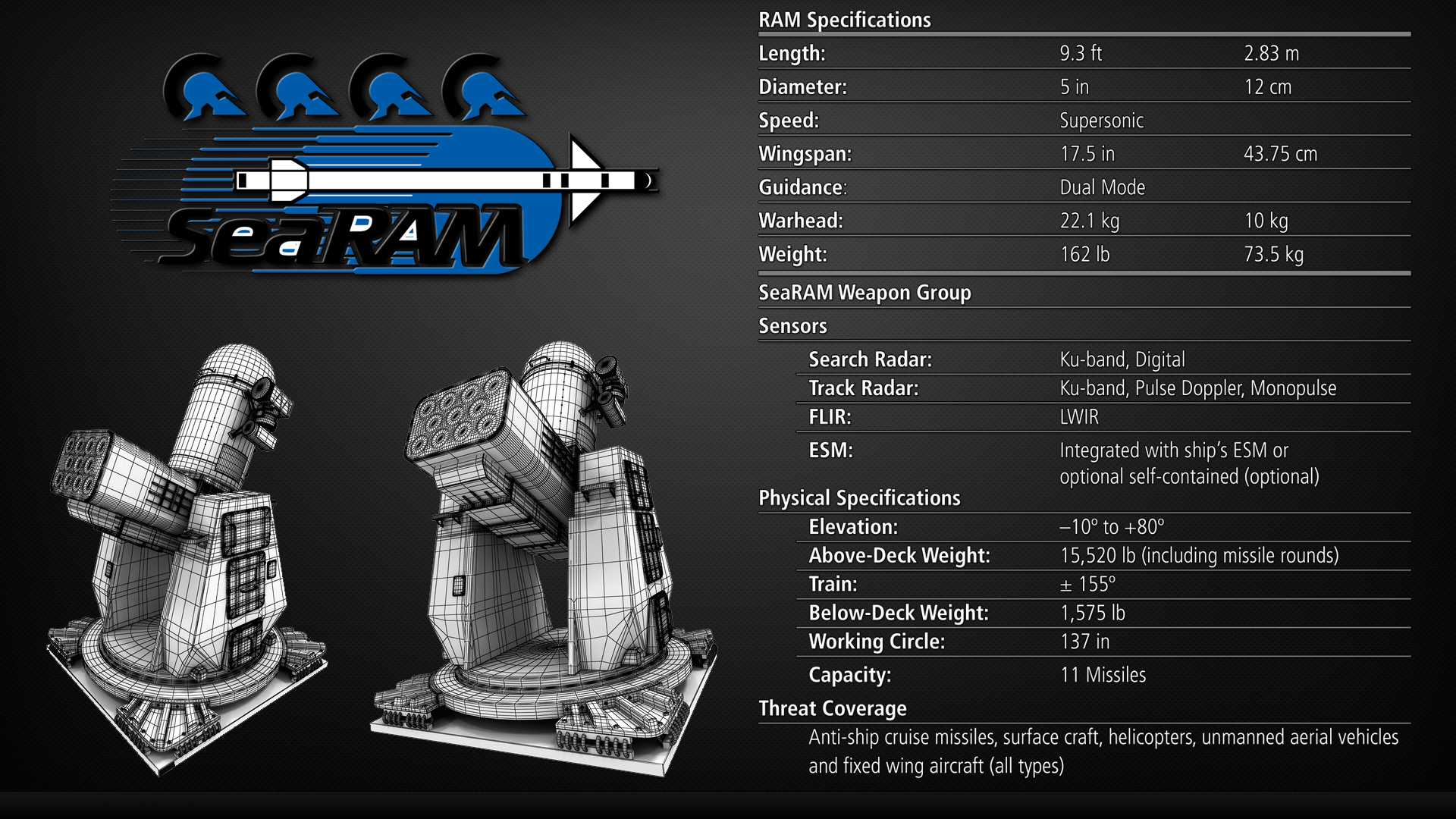

　　导弹发射储运装置以及伺服转向机构，整体采用紧凑化的集成设计，尽可能压缩甲板以上设备的投影面积与整体高度，降低对舰面其他武器、雷达设备的射界遮挡；甲板以下部分主要布置供电单元、信号处理机柜、备弹装填辅助机构，尽可能减少甲板以上的重量负载，降低对舰艇重心高度的影响，提升舰体航行的稳定性。整套系统的俯仰转动范围覆盖-10°到+80°，可应对从超低空掠海飞行到大角度俯冲攻击的各类来袭目标，水平方向可实现全向360°回转，不存在拦截方向的射界盲区，伺服机构的转动响应速度可满足超音速目标的跟踪需求，在目标进入拦截范围后可快速调整发射装置指向，完成发射准备。从外形尺寸与安装边界来看，整套系统甲板以上部分的整体长度约2.83米，最大直径约1.

　　37米，发射装置满载状态下的甲板以上重量约7吨左右，甲板下部分的安装深度约1.2米，安装基座需要匹配舰体甲板的结构强度要求，预留对应的电缆、信号线缆走线通道，安装位置周边需要预留足够的维护操作空间，满足日常设备检修、导弹装填的作业需求；发射装置的尾焰导流方向需要避开舰面其他外露设备、人员作业通道，避免导弹发射时的高温尾焰对舰面设施、人员造成损伤。在三维建模过程中，需要重点还原伺服转台的转动副结构、发射筒的排布方式、探测天线的安装角度、基座的连接法兰结构，所有外露结构的外形尺寸需要严格匹配实际安装边界要求，确保模型可用于舰载设备布置仿真、安装干涉检查、作战流程模拟等工程应用场景；建模时需要区分不同结构的材质属性，雷达天线罩采用透波复合材料结构，发射筒采用轻质合金结构，转台基座采用高强度钢结构，不同材质的外观质感、连接方式都需要符合舰载设备的防腐、抗冲击设计要求，整套设备的外露紧固件、检修口盖、管线接口等细节结构都需要准确还原，保证模型的工程参考价值。
