手动操作式杠杆压紧机械机构三维建模

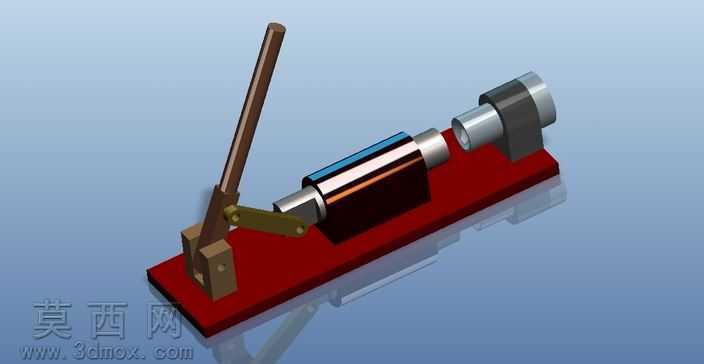

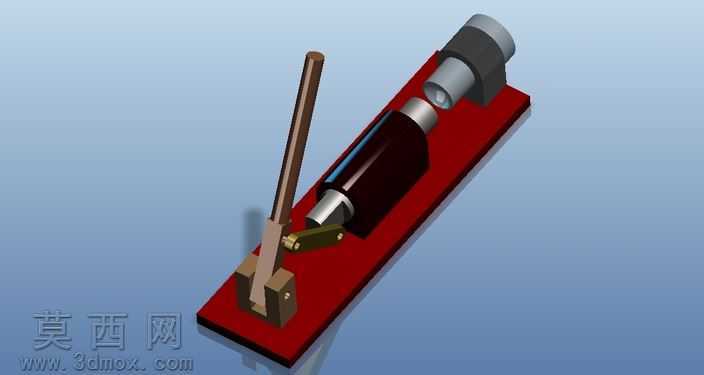

本作品为手动操作式杠杆压紧机械机构的三维建模成果，建模过程依托三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体机构的拼接，确保各部件的运动干涉校验全部通过，能够完整还原机构的实际动作逻辑。在零件建模阶段，针对底座部分采用拉伸凸台与倒角命令完成主体结构搭建，对安装孔位采用异形孔向导精准定位，保证孔位的同轴度与位置公差符合机械设计规范；长操作手柄采用扫描特征完成杆体建模，端部握持区域做圆角过渡处理，还原实际工件的安全设计细节；杠杆传动的铰接部件分别绘制销轴、连接块、压头零件，对铰接配合面做适当的间隙预留，保证装配后铰接部位转动顺畅无卡滞；端部的套筒组件采用旋转凸台命令完成阶梯轴套结构建模，对不同直径的轴段做退刀槽细节处理，还原机械加工的工艺特征。材质与渲染阶段，为底座部分赋予深红色哑光烤漆材质，调整材质的粗糙度参数模拟金属漆面的质感；操作手柄赋予深棕色实木纹理材质，调整纹理映射方向匹配手柄的长度方向，还原木质握柄的真实观感；金属铰接件、轴套、压头部分赋予抛光钢材质，添加轻微的环境反射效果，区分不同金属部件的表面处理差异；渲染场景采用浅蓝渐变背景，添加柔和的环境漫反射光源，搭配主方向的平行光投射出自然阴影，清晰展现机构的整体结构与部件层次。结构设计上，该机构依托杠杆增力原理，通过下压长手柄带动铰接的压头部件完成压紧动作，端部的套筒结构可作为定位基准适配不同的工件装夹需求，整体结构紧凑，手动操作力小，压紧行程适中，可作为小型工装夹具的核心机构使用，建模过程中对所有运动部件的行程范围做了运动仿真验证，确保手柄下压到极限位置时压头能够到达预设压紧位置，复位过程无结构干涉，各零件的壁厚、强度均符合常规手动工装的设计要求，可直接用于机械原理教学演示、小型工装设计参考等场景。
