铜质离心式涡轮叶轮结构设计作品

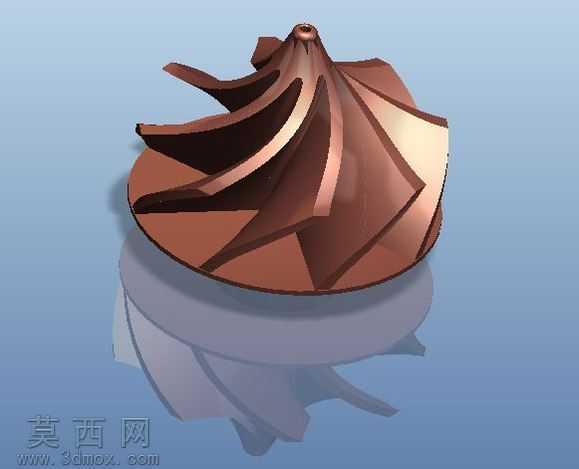

本作品为离心式涡轮叶轮三维建模设计，整体采用类紫铜金属质感的材质设定，建模阶段以旋转基体特征构建叶轮的中心轮毂与底部圆盘基座，轮毂顶部设计有同轴定位安装孔，用于后续与传动轴的装配对接。叶片部分采用空间扭曲曲面建模思路，每片叶片从轮毂根部向外缘圆盘平滑延伸，曲面曲率沿流体流向做渐变过渡，叶片前缘做薄化处理以降低流体切入阻力，后缘与圆盘基座做圆角过渡衔接，避免应力集中问题。建模过程中通过阵列特征完成多片叶片的均匀排布，保证各叶片间的流道宽度一致，流道截面从轮毂处向外缘逐渐扩大，适配离心式流体机械的增压导流需求。渲染阶段采用柔和的环境漫反射光源，搭配金属材质的高反射属性，还原铜质金属的细腻光泽，同时添加地面反射效果增强模型的立体感，清晰呈现叶片的曲面形态与整体结构轮廓。设计过程中重点考量了叶片的曲面顺滑度，通过曲面曲率检查工具反复调整叶片型线，确保流道内无突兀折角，减少流体在流道内的紊流损失，整体结构兼顾流体力学性能与机械加工的可行性，叶片与基座的连接部位做加厚处理，提升部件整体的结构强度，可作为风机、涡轮增压器类设备的核心叶轮部件参考模型，完整还原了离心涡轮的典型结构特征与材质表现。
