外侧行星齿轮起重传动结构设计

　　在车间重型工件移位、港口集装箱装卸、建筑施工物料垂直提升这类对输出扭矩、传动平稳性要求极高的起重作业场景里，行星齿轮传动结构始终是起重设备核心动力输出单元的首选方案，这套外侧行星齿轮起重传动结构，正是针对中小吨位起重作业的紧凑安装需求开发的传动方案。不同于传统定轴轮系传动需要多级齿轮排布才能实现大减速比，这套结构采用单级行星轮系布局，太阳轮输入、内齿圈固定、行星架输出的动力传递路径，能在极小的安装空间内实现高减速比传动，同等输出扭矩下，整体径向尺寸比传统定轴轮系缩小近40%，轴向长度压缩30%左右，非常适合安装在起重葫芦、小型卷扬机这类对安装边界有严格限制的设备上。从结构设计逻辑来看，这套传动结构的核心受力部件做了针对性的强度优化：

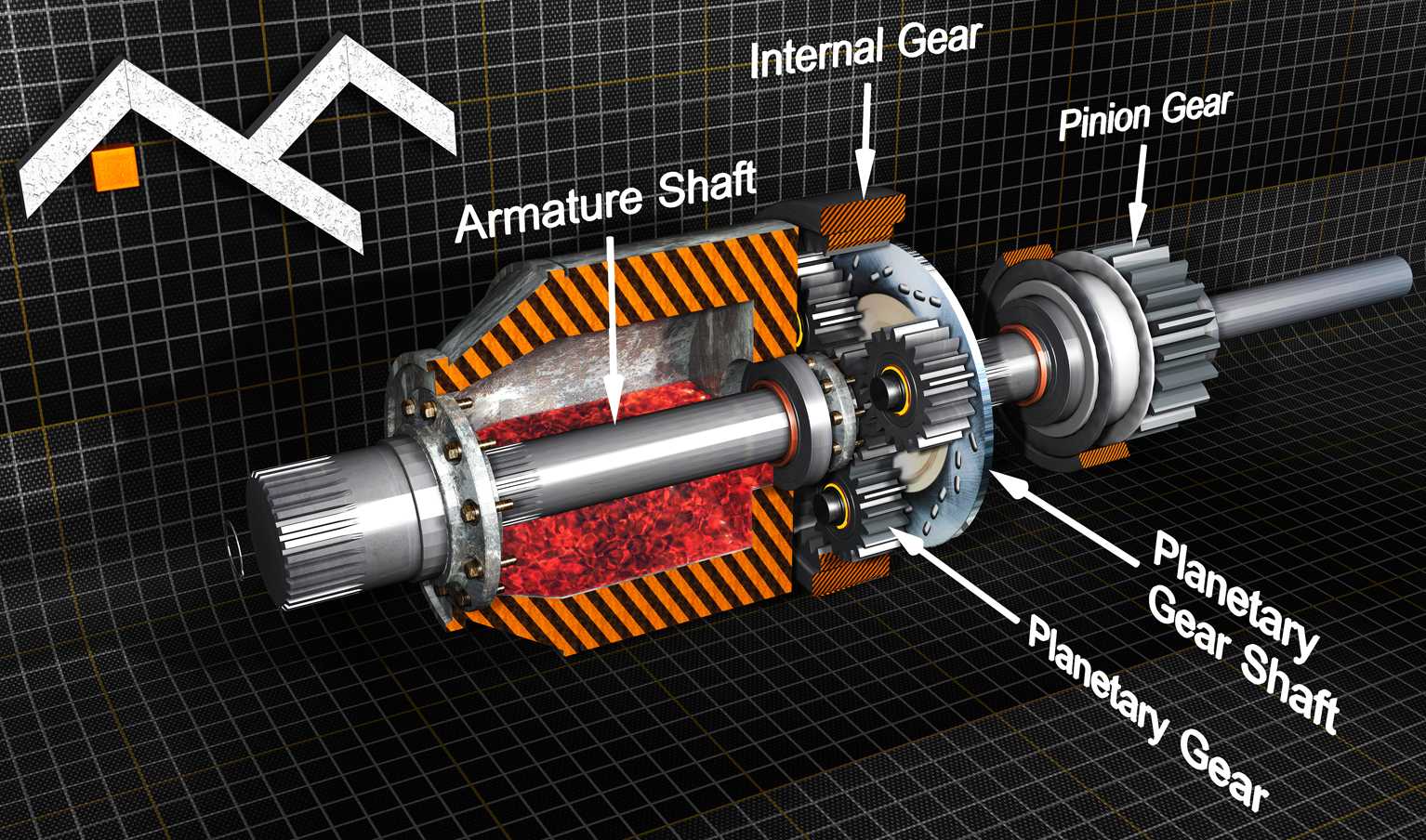

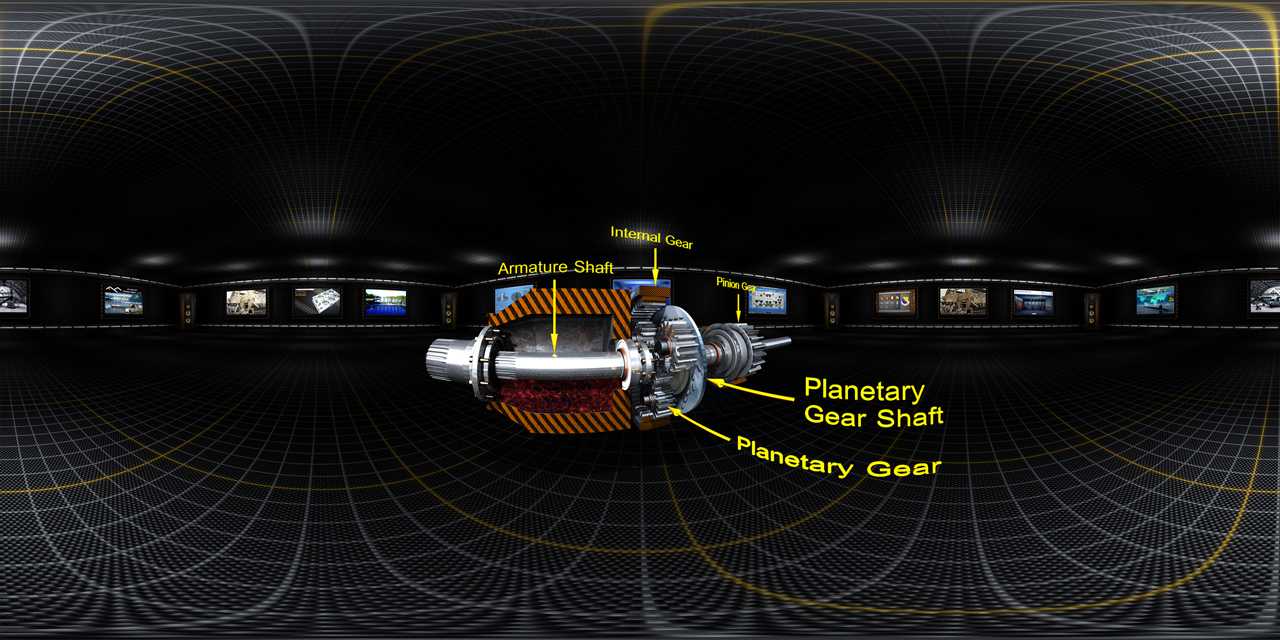

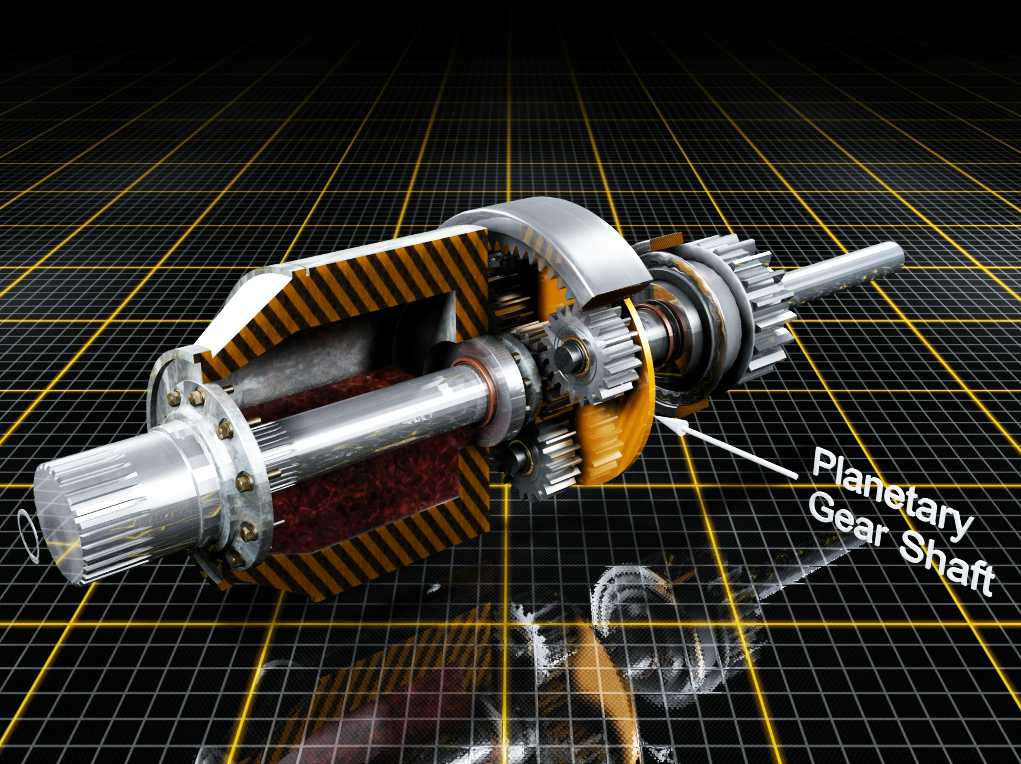

　　电枢轴作为动力输入的首端，采用阶梯轴设计，轴肩位置做了圆角过渡处理，避免应力集中导致的轴件断裂，与太阳轮的配合段采用渐开线花键连接，既能保证同轴度精度，又能传递更大的输入扭矩，花键配合面预留了合理的润滑脂存储间隙，长期重载运行下也不会出现齿面胶合问题。行星轮通过滚针轴承安装在行星齿轮轴上，三个行星轮沿太阳轮周向120度均匀排布，每个行星轮同时与太阳轮、外侧内齿圈啮合，载荷被三个行星轮均匀分担，单个齿轮承受的啮合载荷大幅降低，这也是行星轮系能实现大扭矩输出的核心原因。行星齿轮轴与行星架的连接采用过盈配合加圆柱销定位的方式，避免起重作业启停瞬间的冲击载荷导致轴件移位，行星架作为扭矩输出端，连接卷筒或者起重链轮的接口采用内花键设计，配合止口定位，能保证输出端的同轴度，减少运行过程中的径向跳动。内齿圈作为轮系的固定部件，外圈设计有定位止口和螺栓安装孔，可以直接嵌入起重设备的减速箱壳体内，不需要额外的支撑结构，齿圈的齿部采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受啮合过程中的接触应力，又能抵抗起重作业频繁启停带来的冲击载荷。在安装边界的尺寸设计上，这套结构充分考虑了中小吨位起重设备的安装空间限制：整体最大外径控制在220mm以内，输入轴端的轴径为25mm，适配常规Y系列4极电机的输出轴连接尺寸，输出端的连接止口直径为120mm，能直接匹配市面上主流的0.5-1吨级起重葫芦的卷筒安装尺寸，轴向总长度控制在180mm以内，

　　安装时不需要对原有设备的机架做大规模改造，替换传统定轴轮系减速箱的适配成本极低。实际作业过程中，这套传动结构的运行特性非常适配起重作业的工况需求：当起升重物时，动力从电枢轴输入，带动太阳轮转动，太阳轮驱动三个行星轮沿固定内齿圈做公转加自转运动，行星架将减速增扭后的动力输出，带动卷筒收卷钢丝绳起升重物，整个传动过程中多齿同时啮合，传动效率能达到96%以上，运行噪音比传统定轴轮系降低15分贝左右，即使在频繁正反转的点动作业工况下，轮系的啮合间隙也能保持在0.1mm以内，不会出现明显的回程空程，重物起升的对位精度更高。在设计过程中，针对起重作业可能出现的过载工况，轮系的齿轮参数做了专门的校核：太阳轮齿数为18，行星轮齿数为27，

　　内齿圈齿数为72，传动比为5，齿轮模数选取3mm，齿宽系数取0.4，按照额定起升载荷1.2倍的过载系数做接触强度和弯曲强度校核，确保在突然过载的情况下不会出现断齿、轴件变形等问题。润滑方式采用脂润滑，轮系内部填充极压锂基脂，端盖位置设计有双唇口密封圈，能防止户外作业时雨水、粉尘进入轮系内部，同时避免润滑脂泄漏，日常维护只需要每运行2000小时补充一次润滑脂即可，维护成本极低。这套结构还可以根据不同的起重设备需求做参数调整，比如需要更大减速比时，可以在输入端增加一级行星轮系，实现两级行星传动，适配更大吨位的起重作业需求，安装接口也可以根据设备的实际安装尺寸做定制化调整，不需要改动核心的轮系参数，通用性较强。在三维建模过程中，所有零件的配合公差都按照GB/T 1800.2的IT7级精度选取，齿轮的齿形参数严格按照渐开线圆柱齿轮精度标准GB/T 10095的7级精度建模，啮合侧隙、齿顶间隙都预留了合理的装配余量，建模完成后做了整机的干涉检查，确保所有运动部件在全行程运行过程中不会出现干涉问题，能直接用于后续的工程图导出、有限元强度校核以及样机加工。
