金属调节式箱包带扣结构设计

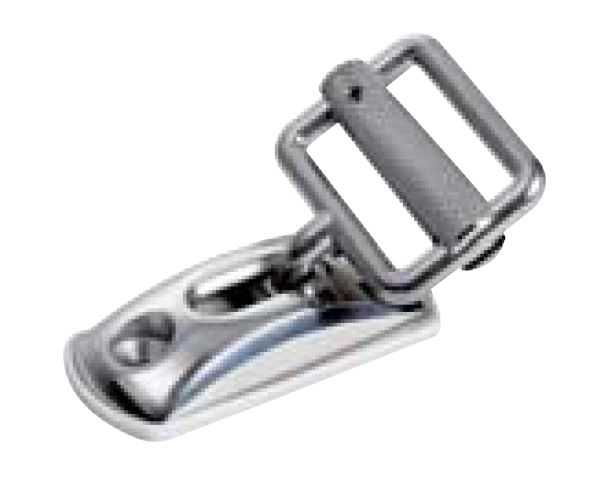

日常接触的箱包、织带固定场景中，这类带扣是承担束紧、调节、快开功能的核心五金构件，区别于普通针扣或插扣，该结构采用一体式冲压底座搭配铰接压架的组合形式，无需额外辅助工具即可完成织带的松紧调节与快速脱开，在户外装备、工业束带、皮具制品领域都有广泛的适配空间。从结构逻辑来看，底座的弧形贴合面是设计时优先考量的部分，安装时底座通过铆钉或缝线固定在织物、皮革基材表面，弧形轮廓能够避免直角棱边对基材的切割磨损，同时在束紧状态下分散局部压应力，防止长期受力后基材出现撕裂变形。压架部分的滚花转轴是实现织带防滑的关键结构，滚花纹路的齿深控制在0.2mm到0.3mm区间，既能够咬住织带表面防止受力滑脱，又不会因为齿尖过于锋利切断织带纤维，转轴与两侧框架的配合间隙预留0.05mm的活动量，保证压架翻转时无卡滞，同时不会出现过大旷量导致织带松脱。框架部分采用矩形闭环结构，相比开口式结构抗侧向形变能力提升40%以上，当织带承受单侧拉力时，闭环框架能够将受力均匀传递到底座铰接点，避免局部应力集中导致框架断裂。设计过程中需要重点匹配安装边界尺寸，底座的固定孔位间距需要适配常规箱包面料的缝合工艺，孔位边缘做0.1mm的倒角处理，避免铆钉安装时出现应力开裂；框架的内空宽度需要比适配织带宽度大1mm到1.5mm，保证织带穿入时顺畅无阻碍，同时不会因为间隙过大导致织带在扣内偏移错位。实际使用场景中，这类带扣需要承受反复的开合操作与动态拉力，铰接位置的销轴采用过盈压装工艺，销轴两端做墩头处理，防止长期翻转后销轴脱出；金属表面做抛光镀铬处理，既提升耐腐蚀性能，应对户外潮湿、汗液侵蚀等使用环境，也能够降低表面粗糙度，减少织带穿过时的摩擦阻力。不同于塑料材质的带扣，该金属结构能够在-20℃到60℃的环境温度区间保持稳定力学性能，不会因为低温脆化或高温软化失效，适合对可靠性要求较高的工业束紧、户外装备场景。在进行三维建模时，需要重点还原各部件的配合公差，尤其是铰接位置的转动副间隙、滚花齿的均匀排布、底座弧形面的曲率过渡，这些细节直接决定了后续开模生产的成品装配顺畅度与实际使用体验，建模时还要考虑冲压工艺的拔模角度，所有成型面预留1.5度的拔模斜度，避免冲压生产时出现粘模、拉伤问题。
