多位置局部保护触点圆柱形电源连接器结构

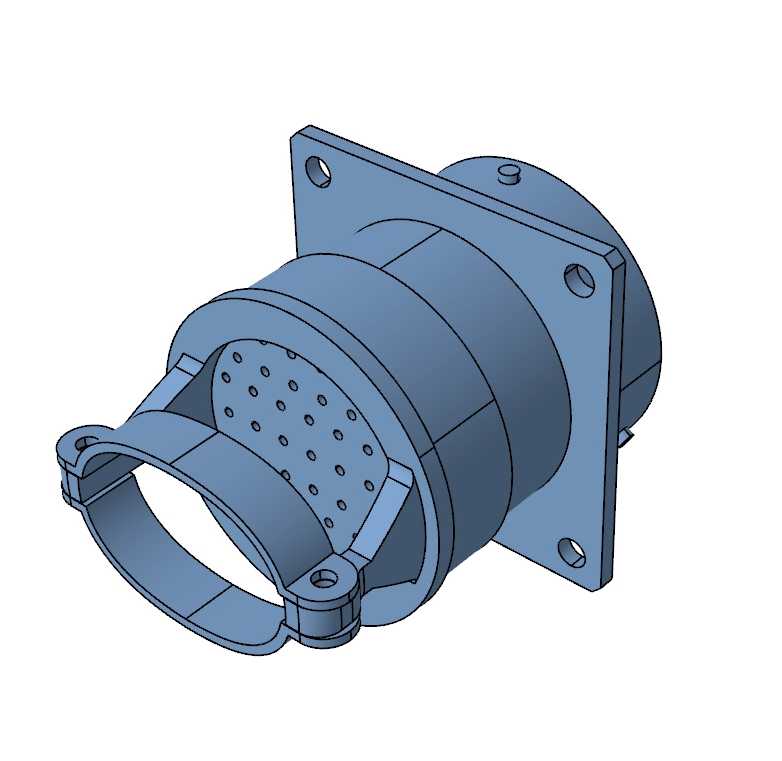

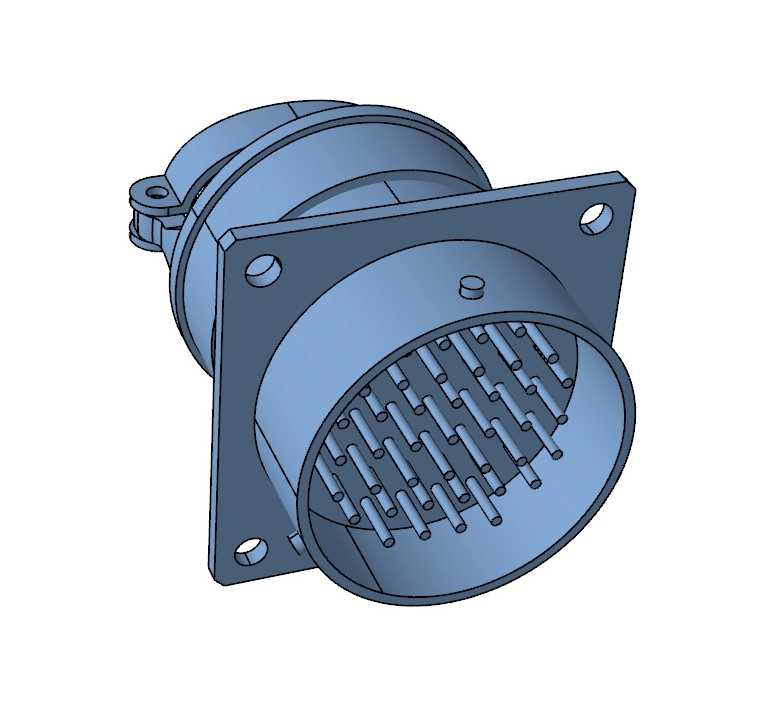

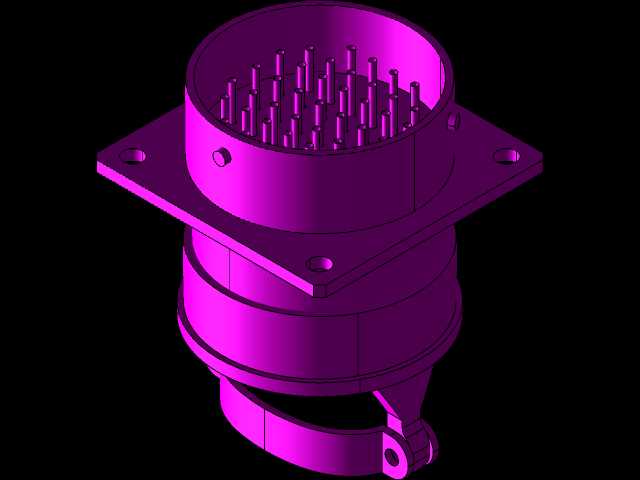

这类带多位置局部保护触点的圆柱形电源连接器，常应用在工业控制柜内部动力回路、重型移动设备的供电接驳、轨道交通车载电气系统这类需要频繁插拔或长期处于振动工况的供电连接场景中，核心作用是实现大电流动力回路的可靠通断，同时避免插合过程中触点偏载、异物磕碰导致的接触失效问题。从结构设计来看，接触端采用插针阵列排布，每根插针周边都做了局部绝缘防护结构，插合时防护结构先完成对位导向，再让插针与对应插孔接触，既可以避免斜插时插针弯折，也能防止相邻插针在振动工况下出现短接风险。安装端采用方形法兰结构，法兰上预留四个对称的安装通孔，安装时可通过螺栓直接固定在设备面板或安装基座上，法兰与筒体衔接处做了圆角过渡，减少应力集中，适配设备面板的开孔尺寸可直接通过法兰外轮廓与安装孔位间距确定，筒体尾部预留了线缆密封接入的结构空间，方便现场布线时做线缆固定与密封处理。设计过程中优先考虑了接触可靠性，插针的伸出长度做了差异化排布，长插针优先接触实现接地先导通，短插针后续接触实现动力回路导通，插拔过程中不会出现带电插合的拉弧问题。触点的局部保护结构与绝缘基座一体成型，防护结构的高度略高于插针接触端面，未插合状态下插针不会直接暴露在外，日常设备维护时即使工具意外触碰接触端，也不会造成插针变形或短路。圆柱形的筒体结构具备较好的抗扭性能，法兰安装后可承受线缆拉扯、设备运行振动带来的多向载荷，不会出现筒体与法兰衔接处开裂的问题。接触插针采用均匀阵列排布，单根插针的载流能力一致，可根据实际回路的电流需求分配不同针位的接线定义，适配多回路动力传输的需求。插合端的筒体边缘做了倒角导向，与对接端连接器插合时可自动修正小范围的对位偏差，降低现场操作的对位难度，即使在设备检修空间受限的场景下，也能快速完成插拔操作。
