小型十字轴式万向传动接头三维设计

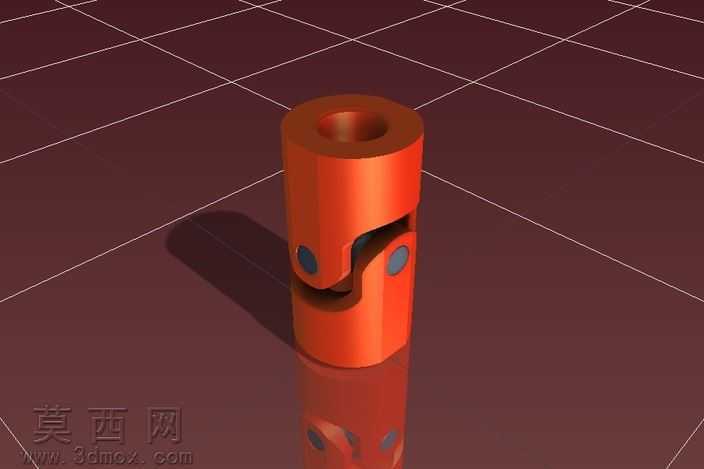

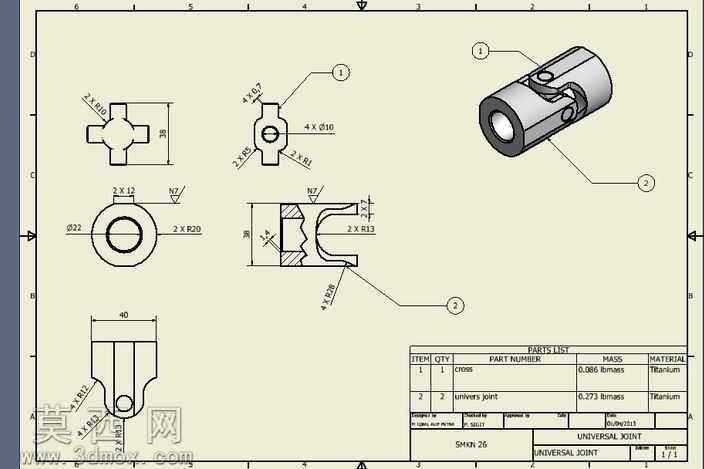

本作品为小型十字轴式万向传动接头的三维建模设计，建模过程中严格遵循机械传动零件的设计规范，先通过草图绘制完成两端轴套的截面轮廓，利用拉伸凸台命令生成轴套的基础实体，两端轴套均设计有同轴内孔，用于与待连接的传动轴进行配合装配，内孔的尺寸公差按照间隙配合的要求预留装配余量，保证传动轴可顺利插入同时避免传动过程中出现过大的旷量。针对中间的十字铰接核心结构，先绘制十字轴的单体零件，十字轴的四个轴颈分别对应两端轴套的铰接孔位，建模时对轴颈与轴套孔的配合面做了同轴度约束，确保铰接转动时无卡滞。完成零件建模后进行虚拟装配，通过添加同轴心、重合等标准配合关系，将两个轴套与十字轴组装为完整的万向接头整体，装配过程中验证了铰接结构的活动角度范围，确认该接头可在两轴存在一定偏角的状态下正常传递扭矩。材质与渲染环节，将整体零件赋予合金钢材质，调整金属材质的粗糙度、反射率参数，模拟经过表面氧化处理的金属质感，表面呈现均匀的橙红色防锈涂层效果，同时对铰接位置的销轴端面做了深色金属材质区分，突出结构的装配层次。渲染场景采用带网格线的深色展示平面，添加柔和的环境光与定向光源，生成清晰的投影效果，既展现零件的整体外形轮廓，也清晰呈现中间开槽的铰接结构细节，让观看者可直观理解万向接头的活动原理。设计过程中重点考量了零件的加工可行性，轴套外圆、内孔均为回转体结构可通过车削加工完成，铰接孔可通过钻削、铰削工艺保证精度，十字轴结构可通过铣削加工成型，所有棱边均添加了微小的倒角特征，既避免加工后出现锐边划伤，也能减少热处理过程中的应力集中问题。该万向接头结构紧凑，可用于小型传动机构中补偿两轴的安装角度偏差，传递稳定的旋转扭矩，建模过程中所有特征均保留参数化设计属性，可根据实际使用的扭矩需求、轴径尺寸快速调整参数，生成适配不同工况的同结构万向接头模型。
