5.5毫米直角直流电源连接器三维建模作品

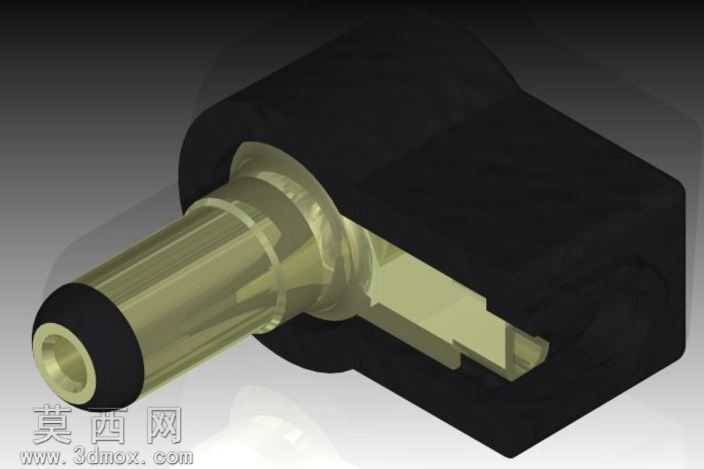

本作品为5.5毫米规格直角直流电源连接器的三维参数化建模成果，建模过程严格遵循电子接插件的通用尺寸规范，先以公制单位搭建全局坐标系，将连接器划分为绝缘基座、导电插芯、接触端子三个独立建模模块分步构建。绝缘基座部分采用拉伸加拔模特征完成主体塑壳造型，对直角弯折处做了R0.8的圆角过渡处理，还原注塑件的工艺特征，同时在插芯对接位置预留精准的装配卡槽，保证各部件装配时的配合公差符合行业通用标准。导电插芯部分以旋转凸台特征构建圆柱形插接主体，对插合端面做了倒角导向设计，方便实际使用时的对接插入，插芯表面的环形绝缘槽通过切除拉伸特征精准还原，槽宽与槽深尺寸匹配常规DC插座的接触弹片行程，保证接插后的接触稳定性。尾部的接线端子采用钣金类建模逻辑，先绘制端子的展开轮廓草图，通过折弯特征还原直角出线的弯折形态，端子表面的定位卡点通过小尺寸凸台特征实现，还原端子与塑壳装配时的防脱结构。材质渲染阶段，为绝缘塑壳赋予哑光黑色ABS工程塑料材质，调整粗糙度参数还原注塑件的细微磨砂质感；为导电插芯与接线端子赋予黄铜金属材质，添加轻微的金属氧化层做旧效果，还原真实接插件的金属色泽，同时在金属与塑料的接触边缘添加细微的装配缝隙，提升模型的真实感。建模过程中对所有配合面做了干涉检查，确保各部件装配后无体积重叠，直角弯折处的内部走线空间预留充足，符合该类连接器的实际内部结构设计逻辑，整体模型可用于电子设备电源接口的装配验证、产品展示以及相关结构设计的参考使用，完整还原了直角DC电源连接器的典型结构特征与工艺细节。
