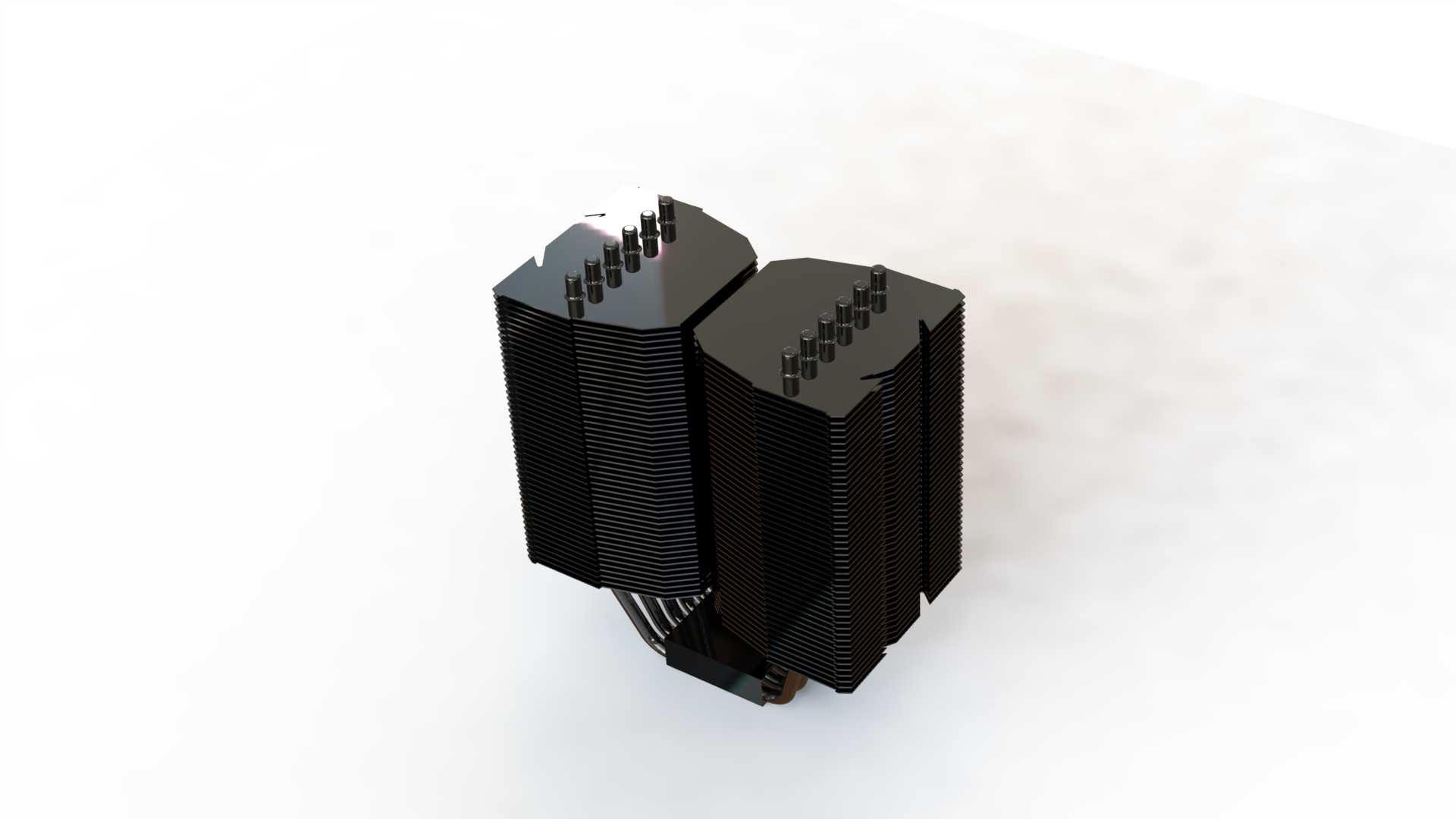

双塔结构CPU风冷散热装置三维设计

这款双塔结构的风冷散热装置，主要面向台式计算机CPU的主动散热场景，在常规桌面级PC、小型工作站的硬件散热体系中承担核心热交换作用，能够将CPU工作时产生的持续热量通过热传导路径快速导出，避免核心部件因积热出现降频、运行不稳定甚至硬件损坏的问题。从结构设计逻辑来看，产品采用双独立鳍片塔体的布局，相比单塔结构能够拓展更大的热交换接触面积，同时预留了双风扇的安装位空间，可根据实际散热需求匹配对应风压、风量的轴流风扇，兼顾静音与散热效率的平衡。鳍片部分采用密集等距排布的冲压铝片结构，每片鳍片都做了折边强化处理，既能够提升鳍片组整体的结构刚性，避免长期使用出现鳍片变形倒伏影响风道的问题，也能在有限的塔体体积内最大化空气接触面积，让流经鳍片间隙的气流能够充分带走传导至鳍片表面的热量。底座部分采用平整铣削加工的接触面设计，能够与CPU金属顶盖形成紧密贴合，减少接触热阻，内部预埋的多根热管通过烧结工艺与底座、鳍片形成稳固的热传导通路，热管的排布避开了常见主板内存插槽、CPU供电散热片的干涉位置，能够适配绝大多数ATX、MATX板型的安装空间。安装边界方面，塔体整体高度控制在常规中塔机箱的CPU散热限高范围内，宽度方向不会遮挡第一条PCIe插槽与内存插槽的安装空间，扣具结构兼容当前主流的多平台CPU安装孔位，安装时无需对主板进行额外打孔改造，仅通过对应扣具的压合结构即可完成固定，固定压力经过设计校准，既能够保证底座与CPU顶盖的贴合紧密度，也不会因压力过大导致CPU基板、PCB出现变形损伤。在实际应用中，这类风冷散热装置相比水冷结构不存在漏液风险，长期使用的维护成本更低，双塔结构的热承载能力能够覆盖多数消费级CPU的满载发热需求，鳍片表面的黑化处理不仅能够提升外观质感，也能起到一定的防氧化作用，延长散热组件的整体使用寿命。气流组织上，双塔之间预留的间隙能够让风扇吹出的气流均匀分流到两个塔体的鳍片间隙中，避免单塔结构中心区域气流流速不足导致的散热效率下降问题，热管与鳍片的连接采用穿fin工艺，保证每一片鳍片都能与热管形成紧密的热接触，减少热传导路径上的损耗。
