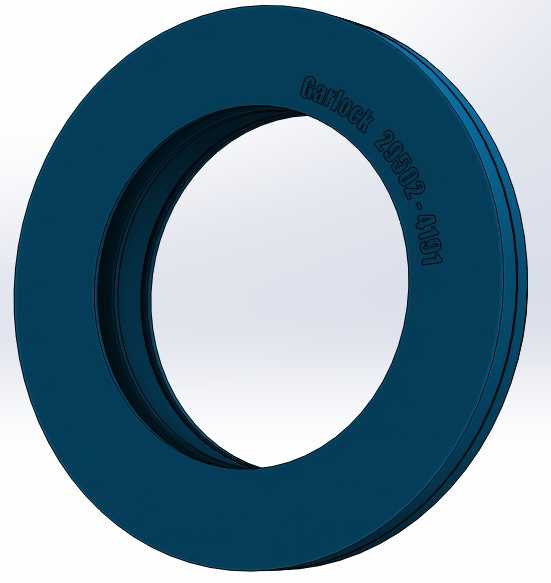

适配60mm轴径的Garlock径向油封结构

做设备维护和传动结构设计的工程师，多半都跟轴端密封打过交道，尤其是旋转轴伸出箱体的部位，一旦密封失效，箱体内的润滑油顺着轴颈往外渗漏，轻则污染设备周边的生产环境，造成润滑介质无谓损耗，重则因为箱内油位不足导致轴承、齿轮等传动副缺油磨损，引发非计划停机，给连续生产的产线带来不小的损失。这款适配60mm轴直径的Garlock油封，就是针对这类旋转轴密封场景设计的标准密封元件，在各类工业减速机、泵类设备、输送辊道、机床主轴箱的伸出轴位置都有广泛应用。从结构设计来看，这款油封采用典型的内包金属骨架结构，外圈的橡胶包覆层在安装压入轴承座的密封槽后，能够依靠橡胶的弹性形变充分填充座孔的微观加工间隙，避免密封介质从油封外圈与座孔的配合面渗漏；内置的金属骨架为整个密封件提供足够的结构刚性，保证压装过程中油封不会出现过度形变、翻边等安装问题，同时在长期使用过程中维持唇口的位置精度，不会因为设备运行中的温度变化、轻微振动出现唇口偏移。油封的主密封唇采用带预紧弹簧的设计，弹簧的恒定抱紧力能够让唇口始终以均匀的压力贴合在轴颈表面，即便轴在高速旋转过程中出现微小的径向跳动，唇口也能始终保持贴合状态，不会出现瞬间的密封间隙。设计选型时需要重点关注安装边界尺寸，这款油封适配的轴颈直径为60mm，对应的座孔安装尺寸需要匹配油封的外径与厚度，安装前需要检查轴颈的表面粗糙度，避免轴面存在加工毛刺、锈蚀划痕，防止刮伤油封唇口；压装过程要使用专用工装均匀施力，不能用锤子直接敲击油封端面，避免骨架变形导致密封失效。在实际应用场景中，这类油封主要用于阻隔箱体内的润滑油向外泄漏，同时阻挡外界的粉尘、切削液、水汽等杂质进入箱体内部，保护箱内的传动部件与润滑系统，相比传统的毡圈密封，它的密封可靠性更高，适用的线速度范围更广，维护更换周期更长，能够适应多数工业设备的常规运行工况。建模过程中还原了油封唇口的角度、骨架的嵌入位置、弹簧的安装槽结构，能够直接用于设备装配的干涉检查、密封位置的结构校核，帮助设计人员在整机设计阶段确认密封槽的加工尺寸、轴端的倒角参数，避免后期装配时出现尺寸不匹配的问题。
