捆绑式多助推器运载火箭结构设计

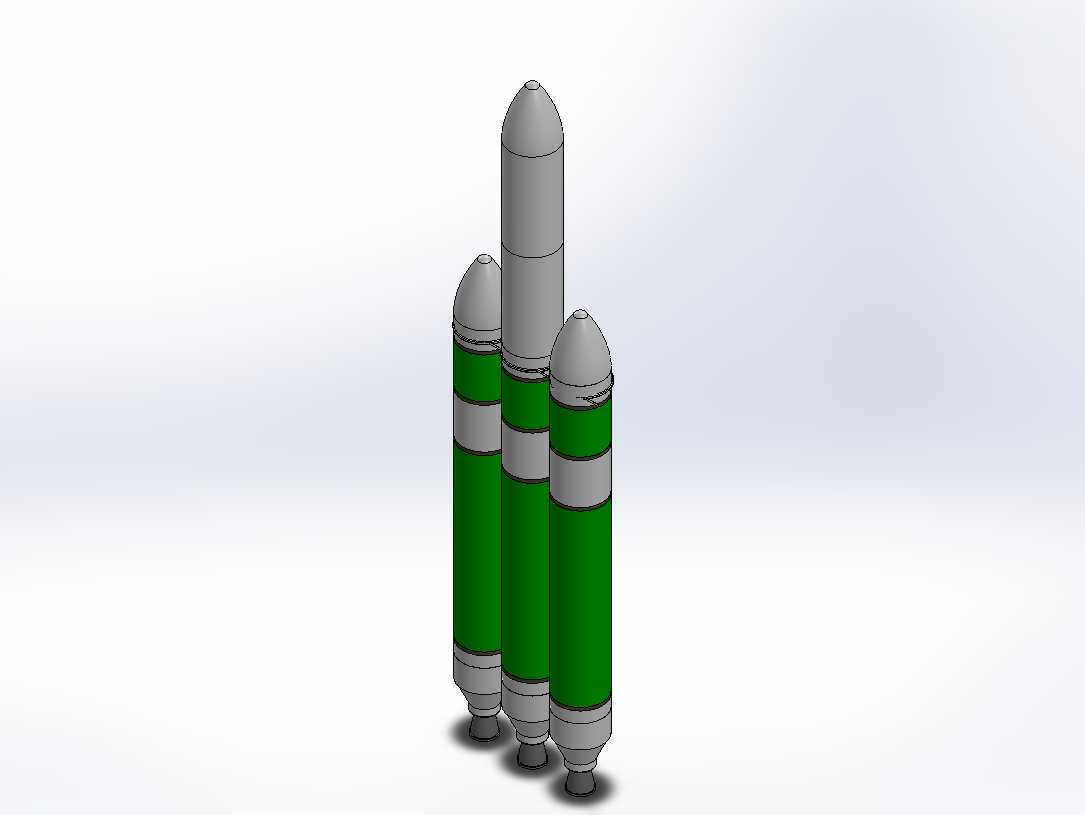

本次呈现的捆绑式运载火箭结构，核心面向航天发射场景的载荷投送需求，整体采用芯级居中、三枚助推器周向捆绑的布局形式，区别于传统单芯级火箭的推力配置逻辑，能够在起飞阶段提供更充足的初始推力，适配中近地轨道不同质量载荷的发射任务。从结构设计逻辑来看，芯级箭体采用分段式舱段设计，从上至下依次为整流罩段、氧化剂储箱段、燃料储箱段、尾段发动机舱，各段之间采用法兰式连接结构，预留足够的密封安装面，能够满足推进剂储箱的高压密封要求，同时方便地面总装阶段的分段检测与部件更换。三枚助推器采用对称式捆绑布局，每枚助推器的结构与芯级下段保持相近的直径比例，捆绑连接点设置在助推器上部与芯级储箱段的对应位置，采用连杆式捆绑结构，既能够保证起飞阶段助推器推力的有效传递，也能在助推器燃料耗尽后实现可靠的分离解锁，避免分离过程对芯级箭体的姿态产生干扰。外形尺寸方面，芯级箭体总长度约为助推器长度的1.6倍，助推器直径约为芯级直径的0.45倍，整体安装边界在地面总装状态下的最大径向尺寸不超过单枚助推器直径的3.2倍，能够适配现有常规发射塔架的内部容纳空间，不需要对发射场保障设施进行大规模改造。箭体外部的色带标识并非装饰用途，绿色环带对应储箱段的液位检测点安装位置，灰色环带对应舱段连接的分离面位置，能够为地面总装、检测环节提供直观的位置参照，减少现场操作的定位误差。整流罩采用钝头锥柱结合外形，能够在大气层上升阶段有效降低空气阻力，同时内部预留足够的载荷容纳空间，可适配不同构型的卫星、空间试验载荷的安装需求。尾段的发动机喷管采用略微外倾的安装角度，能够在起飞阶段提供更稳定的推力矢量控制冗余，当单台发动机出现推力偏差时，可通过其他发动机的推力调整快速修正箭体姿态，提升发射过程的可靠性。助推器的尾段同样设置独立的喷管结构，与芯级发动机协同工作时，可通过统一的推力控制系统协调各台发动机的推力输出，保证箭体起飞阶段的姿态稳定。在结构强度设计上，箭体各段的蒙皮厚度根据受力情况进行差异化设置，储箱段蒙皮兼顾内部压力承载与轴向推力传递需求，厚度略高于仪器舱段，捆绑连接点位置额外设置加强筋结构，能够承受助推器工作过程中的交变载荷，避免结构出现疲劳损伤。
