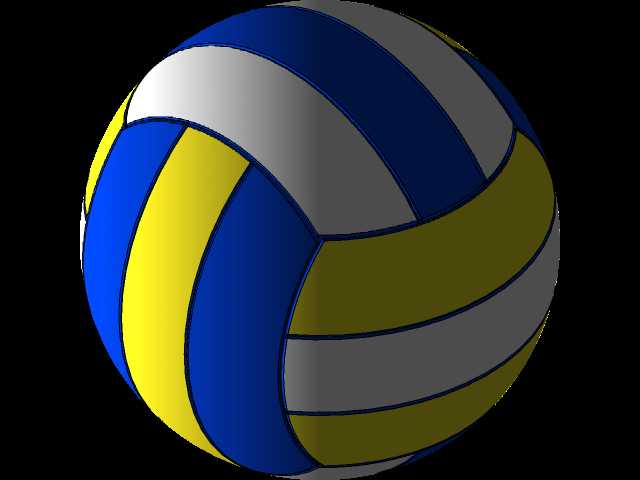

教学项目用彩色拼接式排球三维结构

这款球类三维结构的设计初衷是服务于教学场景下的结构认知练习，日常教学过程中，不少初学者对曲面拼接类产品的分块逻辑、曲面衔接处理缺乏直观认知，常规的平面图纸很难讲清多块曲面在球面上的贴合关系，这个模型刚好可以作为曲面建模练习的具象参考载体。从实际应用场景来看，这类球类结构除了作为体育器材的设计参考，也常被用于文创产品衍生、展示道具制作的结构基底，比如定制化纪念球、展会装饰用大型球模，都可以基于这套分块逻辑调整尺寸后直接使用。设计过程中没有采用一体化球面的偷懒做法，而是完全还原真实排球的块面拼接逻辑，每一块色块对应的曲面都做了独立的曲率匹配，相邻块面之间的拼接缝隙控制在均匀的0.8mm，既还原了真实排球的拼接触感，也避免了建模时出现曲面破面、曲率断层的问题。球体外径按照标准教学用球的尺寸设定为210mm，整体没有额外的突出安装结构，所有块面都沿球心方向做了等厚处理，壁厚设置为3mm，如果需要衍生做充气结构的仿真，只需要在内部补充气嘴安装位的结构即可，不需要对现有分块做大幅调整。设计时特意区分了蓝、黄、银灰、橄榄绿四种色块的分块边界，每一块曲面的边界线都做了顺滑过渡，没有出现锐角折边，这也符合真实球类产品的加工工艺要求——实际生产中，这类拼接球的片材裁切需要保证边缘顺滑，才能在缝合或热粘合之后不会出现局部凸起。建模过程中优先保证了球面的整体圆度，所有分块的控制点都统一约束在同一球面上，不会出现局部块面外凸或内凹的问题，对于需要做运动仿真的使用者来说，这个模型的质心完全落在球心位置，导入仿真环境后不需要额外调整质心参数，就可以直接模拟球体的滚动、碰撞效果。考虑到教学使用的需求，模型的分块结构做了独立的实体保留，使用者可以单独隐藏任意一块曲面片，观察内部的空心结构以及相邻片材的拼接搭接关系，对于理解曲面分块、壁厚均匀性处理这类建模知识点有很强的参考价值，不需要再额外对模型做拆分处理。
