适配SMW工具板的孔塞结构设计

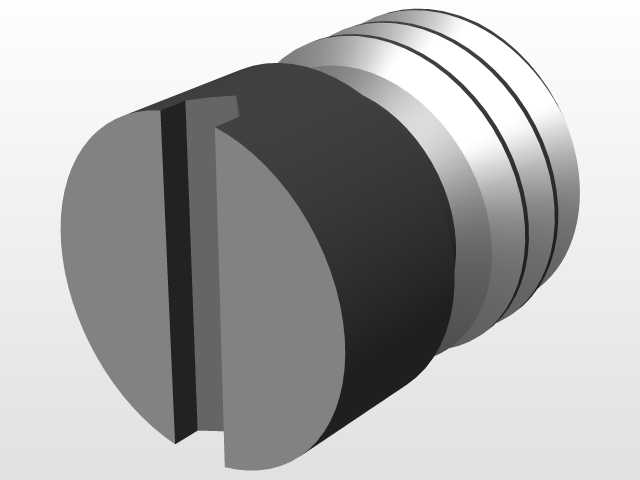

　　在车间工装夹具的日常运维与工位改造场景中，工具板作为现场刀具、检具、操作辅具的核心挂载载体，其板面预留的各类安装孔位长期暴露时，极易积攒切削碎屑、打磨粉尘与车间冷凝水，不仅会造成后续配件安装时孔位对位卡滞、螺纹锈蚀，外露的孔口锐边还可能在操作人员取放工具时造成剐蹭伤害，这类细节问题往往是工装运维中容易被忽略但影响现场作业效率的关键点。这款适配SMW系列工具板的孔塞，正是针对这类现场实际痛点设计的封堵配件。从结构设计逻辑来看，该孔塞采用过盈卡合的固定思路，塞体的插入段做了微锥度导向处理，安装时无需额外粘接或紧固件，对准孔位按压即可卡入到位，塞体的外露端做了与板面齐平的限位设计，安装后不会突出工具板表面，

　　避免影响工具挂架的滑动与取放操作，也不会在板面形成凸起的磕碰点。塞体的整体轮廓做了圆角过渡处理，没有尖锐棱角，即便操作人员手部快速扫过板面也不会造成划伤。考虑到工具板的实际使用环境，孔塞的材质选型兼顾了一定的耐油性与耐磨性，能够长期耐受车间常见的切削液、机油溅射，不会出现短期老化脆裂的问题，反复拆装也不会出现卡合松动的情况。从安装边界来看，该孔塞的插入段尺寸完全匹配SMW工具板的标准预留孔孔径公差，插入深度刚好覆盖孔位的整个通径，不会出现封堵不到位导致碎屑从缝隙渗入的情况，外露端的直径略大于孔位直径，形成的限位台阶能够保证安装到位后与板面完全贴合，不会出现凹陷或凸起。在实际应用中，这类孔塞不仅可以用于工具板闲置孔位的日常封堵，

　　在工位调整、临时拆除部分挂架时，也可以快速安装封堵裸露的孔位，保持工具板板面的整洁度，减少日常清洁维护的工作量。对于需要频繁调整工具挂载位置的柔性生产工位，这类孔塞可以反复拆装使用，不会破坏原有工具板的孔位结构，也不需要对孔位进行二次加工，适配性较强。不同于通用的橡胶孔塞，这款结构专门针对SMW工具板的孔位参数做了匹配，卡合力度经过调校，既不会因为卡接过紧导致拆装困难，也不会因为卡接过松在工具取放的震动中出现脱落，能够长期保持稳定的封堵状态。在工装设计的细节处理中，这类小型配件往往直接影响现场作业的体验感与运维成本，精准适配的孔塞能够有效降低工具板孔位的锈蚀、卡滞概率，延长工装板的整体使用寿命，减少因孔位损坏导致的工装板更换成本。
