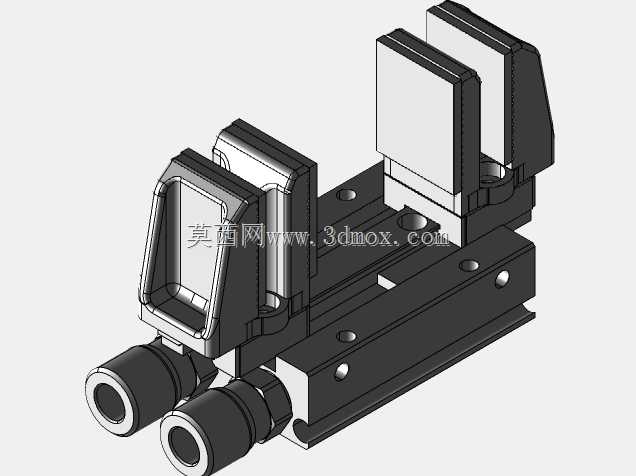

适配AnninAR4机器人的气动夹持手指组件

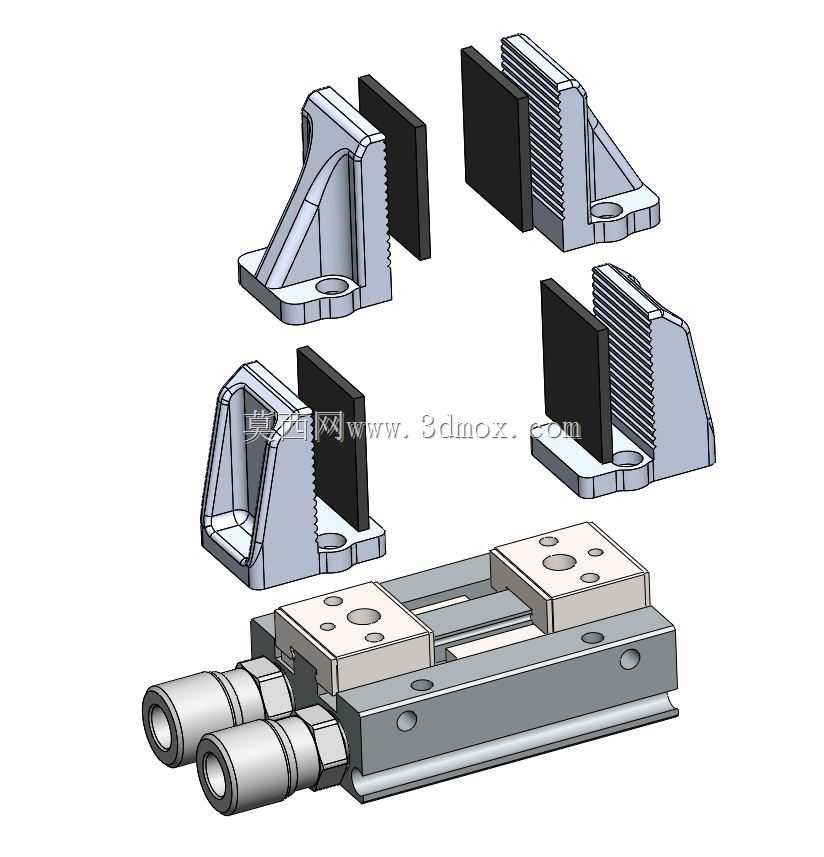

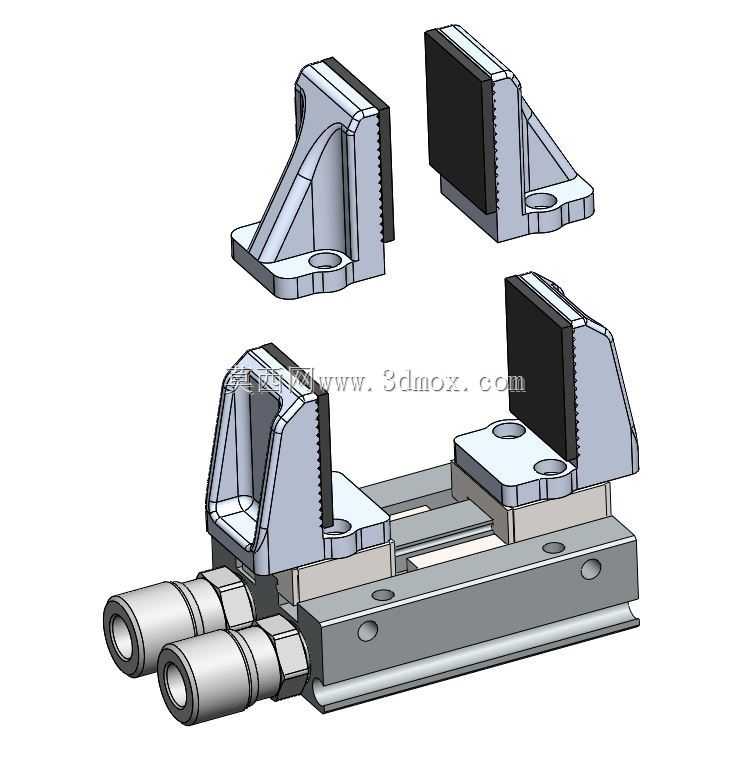

　　在桌面级小型工业机器人的末端执行器选型适配场景中，气动平行夹爪的定制化手指设计，直接决定了小负载工位的抓取适配性与作业稳定性，这套适配MHF2-8D1平行夹持器的手指组件，正是针对Annin AR4机器人的轻量作业需求开发的定制化末端结构。从实际作业场景来看，这类小型气动夹爪多用于3C电子小零件分拣、教学实训平台工件搬运、小型装配工位的零件上下料，常规标配的平口手指无法适配带防滑需求、有压装行程要求的作业工况，因此这套手指在结构上做了两处差异化设计，分别适配不同的抓取需求。其中一款手指在夹持接触面嵌入了整块橡胶垫，橡胶垫的安装槽做了沉边限位，避免反复夹持过程中橡胶垫出现移位脱落，橡胶材质的接触面可以增大与光滑工件表面的摩擦系数，

　　针对表面光洁的塑料件、薄壁铝件抓取时，不会像硬质金属手指那样留下夹痕，也能降低工件被夹伤报废的概率。另一款手指预留了6毫米的按压配件安装位，可以根据作业需求换装压头、吸盘转接座或者异形仿形块，满足简单压装、带吸附辅助的抓取需求。结构设计阶段针对原有夹爪的安装孔位做了适配修正，将原有适配M2螺钉的安装孔调整为适配M2.5带帽螺钉的尺寸，安装孔位的公差按照H7级精度做了配合预留，手指与夹爪滑块的贴合面做了0.02毫米的平面度要求，保证安装后手指不会出现偏斜，夹持时两个手指的平行度误差控制在0.05毫米以内，避免出现夹偏、工件受力不均滑脱的问题。从安装边界来看，单组手指的安装基准面与夹爪滑块完全贴合，

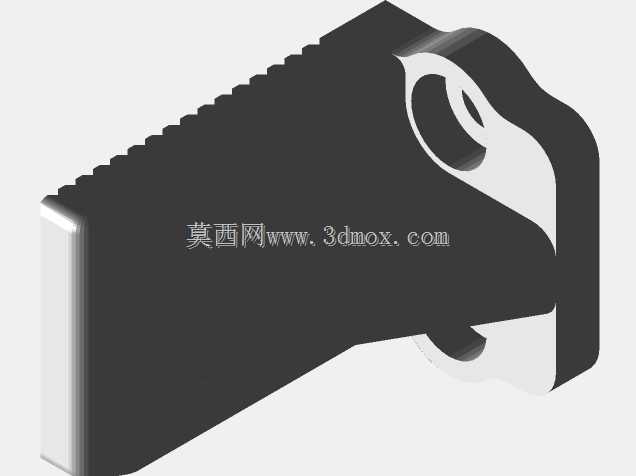

　　安装后手指的总伸出长度控制在32毫米以内，不会超出AR4机器人的末端负载允许的力臂范围，避免夹爪带载时出现力矩过载影响机器人重复定位精度；手指的夹持面做了细密的齿形防滑结构，在不安装橡胶垫的工况下，金属齿面可以提供足够的摩擦力抓取硬质金属小零件，齿形的角度做了120度的钝角处理，不会刮伤工件的加工表面。手指的主体结构采用6061铝合金加工而成，在保证结构强度的前提下尽可能降低自重，减少夹爪开合的运动惯量，提升夹持响应速度；两个气动接头采用平行侧出的布局，气管走线方向与夹爪本体平行，不会在机器人运动过程中与周边工装、工件发生剐蹭干涉。整套组件的拆分结构清晰，所有零件均无倒扣结构，既可以采用CNC铣削加工，

　　也适合桌面级FDM3D打印做快速验证，教学场景下学生可以直接基于这套结构做二次修改，快速验证不同手指构型的抓取效果，工业场景下也可以直接替换原有标配手指，快速投入小批量生产作业，不需要对夹爪本体做任何破坏性修改，拆装仅需拧动两颗安装螺钉即可完成更换，维护调整的效率远高于常规的定制化夹爪结构。
