800mm胶合板制钢筋混凝土船结构设计

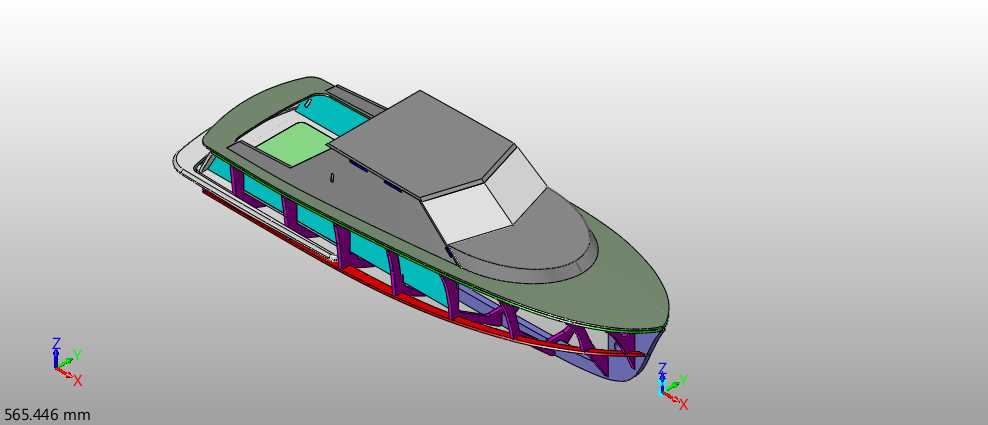

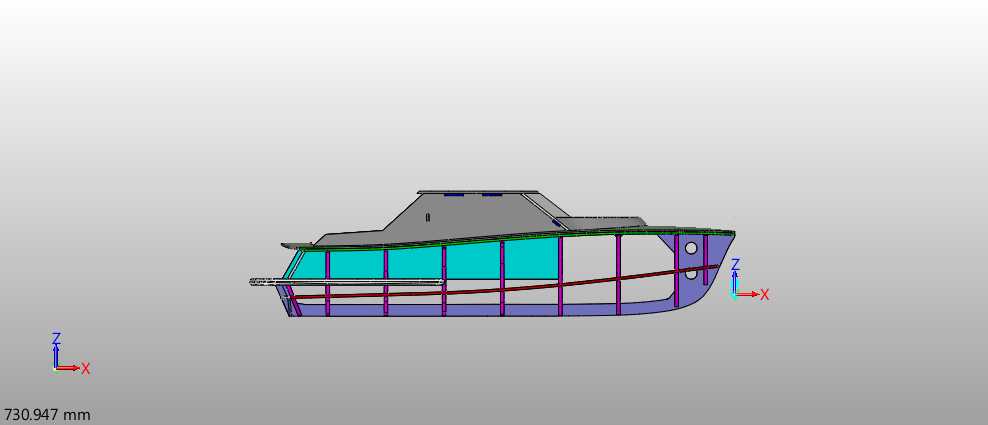

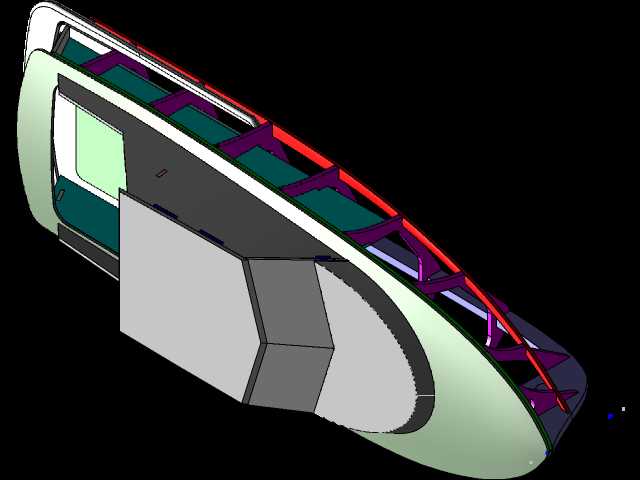

这款800mm规格的小型船体采用胶合板作为成型基材，适配钢筋混凝土船体的浇筑成型工艺需求，主要面向近岸浅水区域的小型作业、水文监测辅助或是教学实验场景使用，区别于常规钢制、玻璃钢船体的制造逻辑，该结构在小尺度船型上兼顾了成型便捷性与结构刚度的平衡。从结构设计逻辑来看，船体内部设置了多道横向支撑肋架，肋架采用渐变高度设计，沿船长方向匹配船体线型的曲率变化，既能够在胶合板支模阶段承担模板的侧向支撑力，避免混凝土浇筑过程中出现模板胀形、线型偏移的问题，也能在船体成型后作为内部加强结构，与混凝土壳体共同承担航行过程中的波浪弯矩、局部撞击载荷。船体外壳线型采用圆舭折角混合设计，舷侧部分做了小角度外倾，既能够减少航行时的上浪情况，也能在靠岸时降低剐蹭对船体边缘的损伤，船首部分做了微抬的舷弧设计，适配浅水区域的兴波阻力特性，避免高速航行时出现船首埋浪的问题。从安装边界与尺寸适配来看，船体总长控制在800mm量级，属于缩比实验模型或是微型作业艇范畴，内部舱室预留了设备安装的平整基面，可根据使用需求搭载小型动力单元、监测设备或是作业载具，舱室边缘的支撑结构预留了紧固件安装位，方便后续上层构件的加装固定。设计阶段优先考虑了混凝土浇筑的工艺可行性，胶合板模板的分块贴合船体曲面的拆分逻辑，每一块模板都能通过内部肋架的定位点快速固定，不需要复杂的专用胎架，适合小批量快速制作，同时船体底部做了局部加厚处理，对应浅水区域容易出现的擦底工况，提升结构的抗冲击冗余量，舷侧的内部支撑采用斜向布置的加强筋，将局部受力快速传导至整个船体结构，避免应力集中导致的混凝土开裂问题。这类小尺度钢筋混凝土船相比同尺寸的其他材质船体，具备成本低廉、维护简单、抗腐蚀能力强的特点，适合在静水池塘、缓流内河区域长期使用，不需要频繁做船体表面的防腐处理，胶合板模板在浇筑完成后可根据需求选择拆除或是作为船体的外层防护保留，进一步简化制造流程，缩短制作周期。
