手动杠杆式压装夹紧工装结构设计

　　这款手动压装夹具主要面向小批量零部件压装、预装工位的作业需求，常见于电子零部件组装、小型五金件压合、线束端子压接以及实验室样件试制场景，不需要外接气源或液压动力源，纯手动操作即可完成夹紧压装动作，适合无动力配套的零散工位、临时返修工位使用，相比大型压装设备占用空间极小，可直接固定在工作台面使用，不需要复杂的安装调试流程。

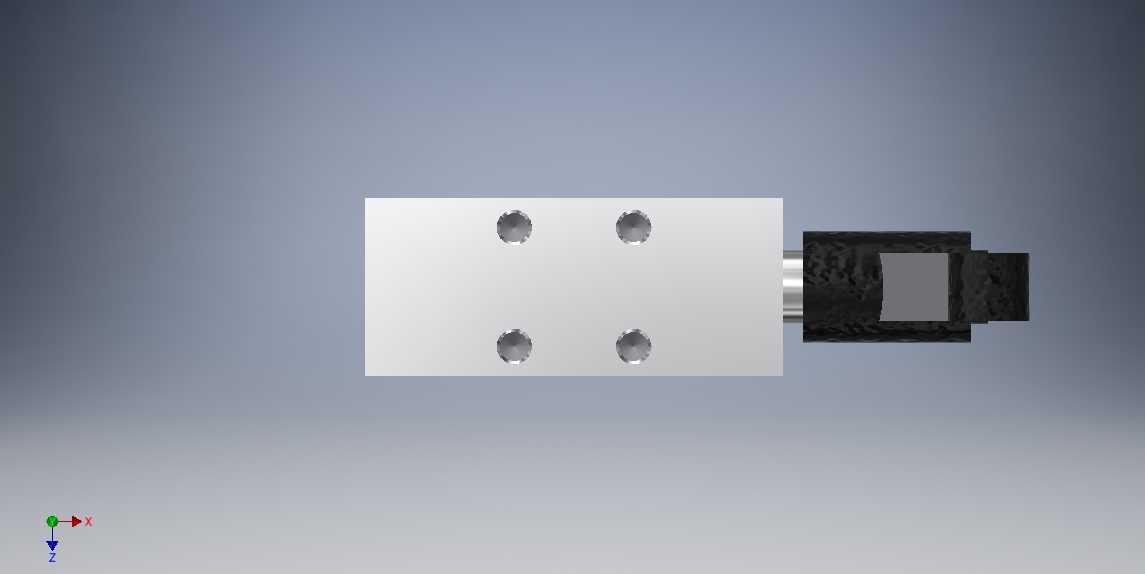

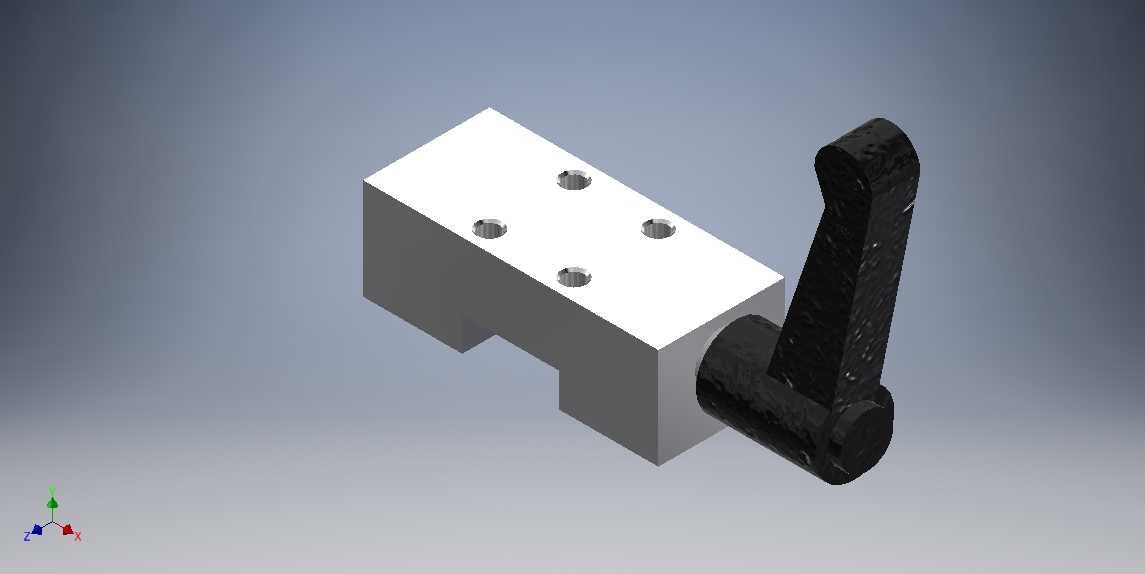

　　从功能特性来看，该夹具采用偏心杠杆锁紧结构，操作手柄向下扳动时，前端压头会沿直线方向推进，依靠杠杆增力结构输出足够的压紧力，可同时对两个叠放的待装零件施加均匀的压紧力，保证两个零件贴合面完全压合到位，不会出现单侧翘起、压合偏移的问题。夹具体采用铝合金材质加工，整体重量较轻，同时具备足够的结构刚性，压装过程中不会出现本体形变影响压装精度的情况。夹具体顶面预留了四个螺纹安装孔，既可以用来安装适配不同零件的定制压头，也可以通过这些孔位将整个夹具固定在工作台、治具板上，安装边界灵活，既可以卧式安装也可以立式固定，适配不同工位的操作朝向需求。

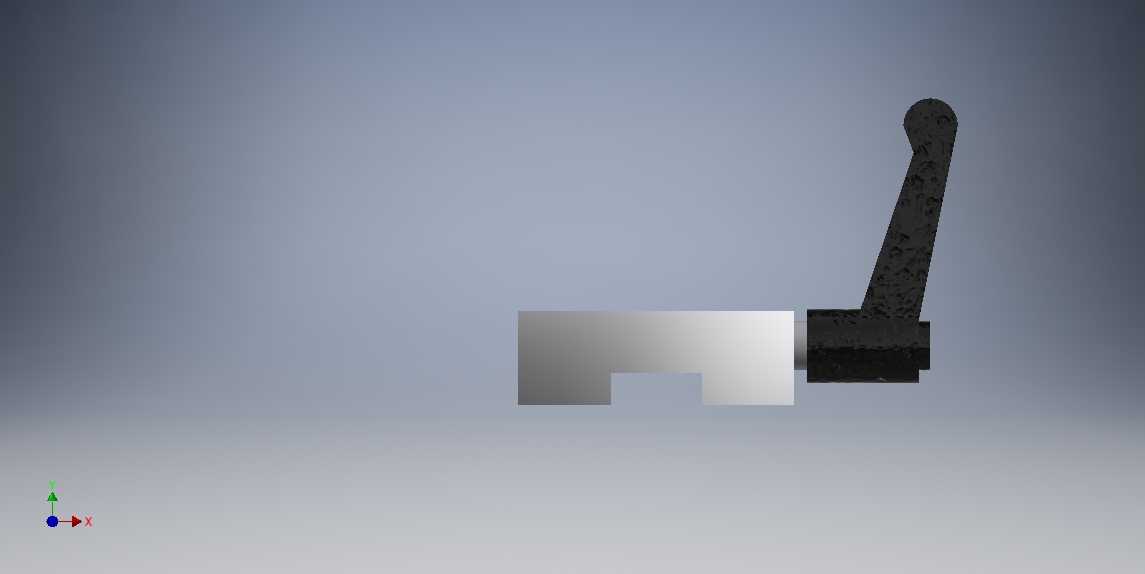

　　设计思路上优先考虑了操作的便捷性与结构的可靠性，没有采用复杂的传动结构，所有受力部件都做了加厚处理，手柄部分做了加长设计，在保证输出足够压装力的前提下降低操作人员的施力强度，长时间操作也不容易产生疲劳。压头与夹具体之间采用间隙配合的导向结构，保证压头推进过程中始终保持直线运动，不会出现径向晃动，避免压装过程中刮伤零件表面。夹具体底部做了让位缺口，既可以减轻整体重量，也能够避让待装零件下方的突出结构，不需要额外加工让位槽就可以适配带底部凸台的零件压装需求。

　　实际使用过程中，操作人员只需要将两个待压合的零件对齐放置在压头前端的定位位置，扳动手柄即可一次性完成两个零件的夹紧压合作业，松开手柄后压头自动回退，即可取出压装完成的组件，整个操作流程不需要额外的辅助工具，单人即可快速完成作业。整体外形尺寸紧凑，长度方向不超过150mm，宽度方向约60mm，高度方向含手柄也仅为120mm左右，不会占用过多的工作台操作空间，对于工位排布紧张的组装车间、试制实验室来说适配性极强。结构上没有易损的精密传动部件，日常只需要定期在导向配合位置涂抹少量润滑脂即可长期稳定使用，维护成本极低，适合作为通用型手动压装工装在多类小批量压装工位推广使用。
