金属网纹滚花刀柄工业三维设计作品

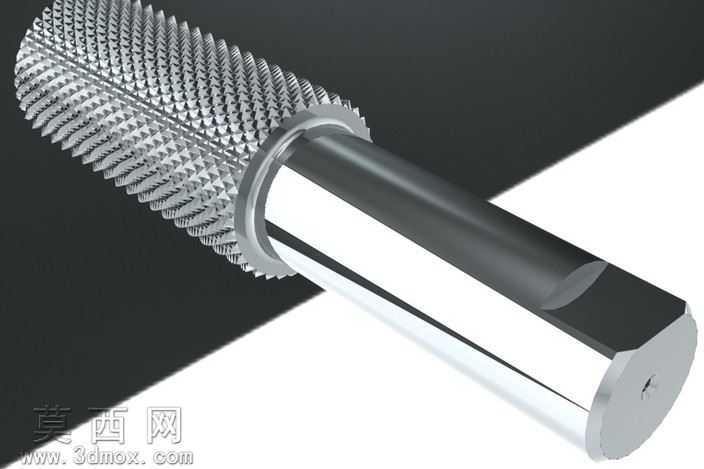

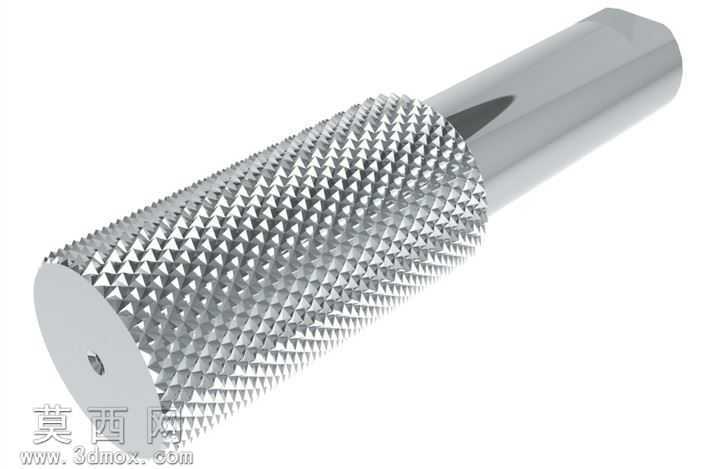

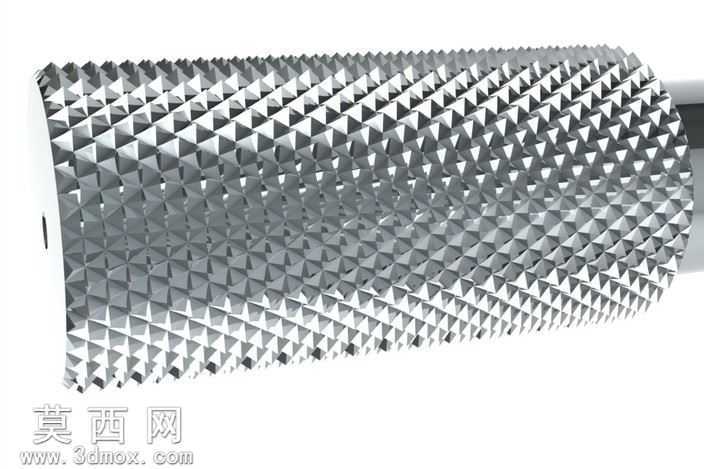

本作品为金属网纹滚花刀柄的三维建模设计，建模阶段以回转体基础特征为核心，先通过草图绘制刀柄的轴向截面轮廓，标注各段直径、长度的精准尺寸，保证柄部安装段与滚花工作段的同轴度公差符合机械加工要求，再通过旋转凸台命令生成整体基体。针对核心的滚花纹理部分，没有采用简单的贴图模拟方式，而是先构建单个菱形滚花齿的三维特征，确定齿顶角、齿深、齿距的标准参数，匹配工业常用的网纹滚花规格，再通过圆周阵列与轴向阵列的组合方式，将单个齿特征均匀排布在滚花段的圆柱面上，阵列过程中严格控制齿与齿之间的间距均匀性，避免出现纹理错位、疏密不均的问题，同时对齿根与齿顶的边缘做微小的圆角过渡处理，还原真实机加工滚花的工艺细节，避免尖锐棱角带来的失真感。材质渲染阶段，整体赋予哑光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟经过磨削加工后的金属表面质感，滚花齿的凹陷部分适当降低反光强度，凸起的齿顶部分增强高光表现，还原光线照射下网纹纹理的明暗层次，让滚花部分的防滑肌理视觉上更具真实触感。结构设计上，柄部末端做倒角处理，方便装配时的导向插入，滚花段与光滑柄段之间设置退刀槽结构，还原真实车削滚花加工的工艺特征，整体模型的所有特征均采用参数化建模方式搭建，各部分尺寸可根据实际使用需求进行调整修改，可直接用于机械加工教学演示、五金零件结构展示、工装夹具设计参考等场景，模型的细节精度能够满足渲染出图、结构验证、装配干涉检查等多方面的使用需求，完整还原了真实滚花零件的结构特征与工艺细节。
