高精度直齿圆柱传动齿轮结构设计

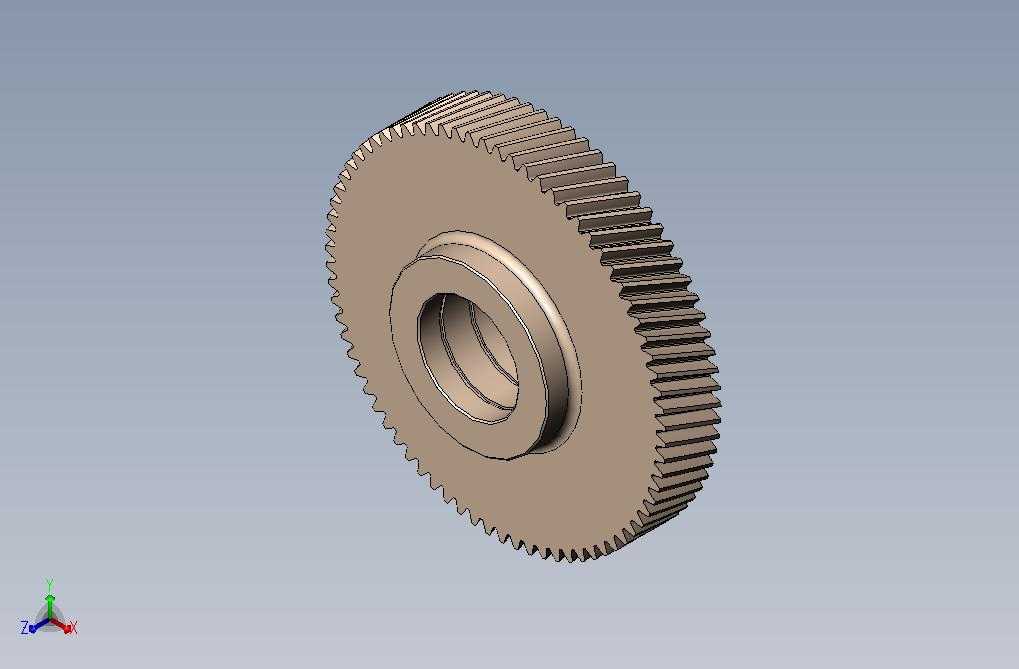

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递零件，常见于各类减速装置、机床进给机构、轻工输送设备以及小型动力输出单元中，核心作用是在平行轴之间传递旋转扭矩，同时可根据啮合配对齿轮的齿数比实现固定传动比的转速调整，保障动力传输过程的平稳性与传动比准确性。从结构设计来看，该齿轮采用单辐板带轮毂的经典结构，轮缘部分均匀分布标准渐开线直齿齿形，齿向与齿轮轴线完全平行，加工过程中可通过滚齿、插齿工艺直接成型，无需额外的螺旋角调整工序，加工难度与制造成本相较斜齿轮更低，适合中低速、载荷平稳的传动场景使用。轮毂部分设计有阶梯式内孔，可与对应直径的传动轴实现过渡配合，配合平键连接即可完成周向固定，避免传动过程中齿轮与轴出现相对转动；轮毂端面高出轮辐平面，既可以增加齿轮与轴的配合接触长度，提升连接稳定性，也能减少轮辐与相邻安装部件的摩擦接触面积，降低装配时的平面度要求。设计过程中优先考虑了齿根弯曲强度与齿面接触强度的匹配，齿顶圆与齿根圆之间的轮齿厚度经过校核，可承受额定工况下的循环冲击载荷，避免出现断齿、齿面点蚀等早期失效问题；轮缘与轮毂之间的辐板厚度经过优化，在保障整体结构刚性的前提下尽可能减少零件自重，降低传动过程中的转动惯量，减少设备启动、换向时的惯性冲击。安装边界方面，该齿轮的轴向定位可通过轴肩与轴用挡圈配合实现，装配时需保证齿轮端面与轴线的垂直度公差，避免啮合过程中出现偏载导致的局部齿面过度磨损；啮合配对时需保证两轴的平行度公差，控制合理的齿侧间隙，既可以补偿热膨胀带来的尺寸变化，也能留存润滑脂的存储空间，降低齿面啮合时的摩擦损耗。在实际设备应用中，这类齿轮常作为二级减速机构的中间传动级使用，也可单独用于小功率动力的直接传输，齿形参数符合通用标准，具备良好的互换性，出现磨损后可直接替换同参数备件，无需对整体传动结构进行改动，大幅降低设备的维护成本与停机时长。
