大直径齿圈式传动连接盘结构设计

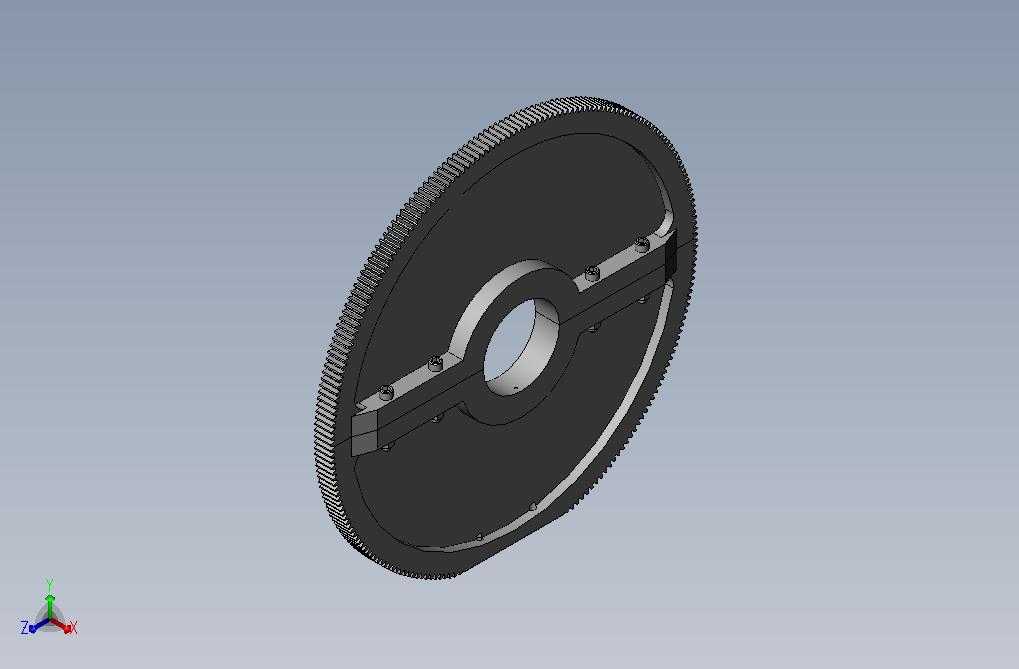

这类带外缘齿的盘类传动件，常配套在大扭矩动力输出单元的端部，承担动力传递与轴系连接的双重作用，在重载传动场景中，这类零件的结构合理性直接影响整套传动系统的运行稳定性。从结构来看，零件外缘布置连续的渐开线轮齿，可与对应模数的主动小齿轮啮合，将输入端的高转速低扭矩转换为低转速大扭矩输出，适配需要大牵引力的动力工况。盘体主体采用辐板式结构，在保证整体刚性的前提下尽可能降低自身转动惯量，减少动力启停过程中的惯性冲击，避免轴系承受额外的交变载荷。中心的通孔为轴系安装位，孔周的对称紧固槽用于穿装连接螺栓，可将盘体与动力输出轴的法兰端面牢牢锁紧，配合止口结构保证安装同轴度，避免传动过程中出现偏摆导致轮齿偏载磨损。

设计这类零件时，首先要匹配啮合副的模数与齿形参数，保证轮齿的接触强度与弯曲强度满足额定扭矩下的载荷要求，齿面通常会做硬化处理来提升耐磨性能，延长重载工况下的使用寿命。辐板的厚度需要根据额定传递扭矩做强度校核，避免高负载下出现辐板变形导致轮齿啮合错位，盘体上的紧固槽位置需要做对称度公差约束，保证螺栓锁紧时受力均匀，不会出现局部应力集中导致的盘体开裂。安装边界方面，需要严格控制中心孔与齿顶圆的同轴度公差，端面与中心轴线的垂直度公差也要控制在合理范围内，保证装配后齿圈的啮合间隙均匀，不会出现局部卡滞或异常磨损。

实际应用中，这类传动盘常出现在需要大传动比的动力输出场景，轮齿啮合侧需要预留足够的润滑空间，保证运行过程中齿面能形成稳定的油膜，降低摩擦损耗。盘体背面的环形减重槽在不削弱结构强度的前提下进一步降低零件自重，同时也为配套的密封件预留安装空间，避免传动腔体内的润滑油泄漏。设计建模过程中，轮齿部分采用参数化建模方式，可根据不同的传动比需求快速调整齿数与模数，辐板上的连接结构可根据配套轴端的法兰尺寸做适配调整，保证零件的互换性，方便后续维护更换。这类盘类传动件的动平衡性能也需要重点考量，尤其是在较高转速的运行场景下，结构的对称性设计能有效降低运行过程中的振动，提升整套传动系统的运行平稳性，减少轴承等配套零件的额外载荷，延长整套动力单元的维护周期。
