工业脉冲布袋式除尘装置结构设计

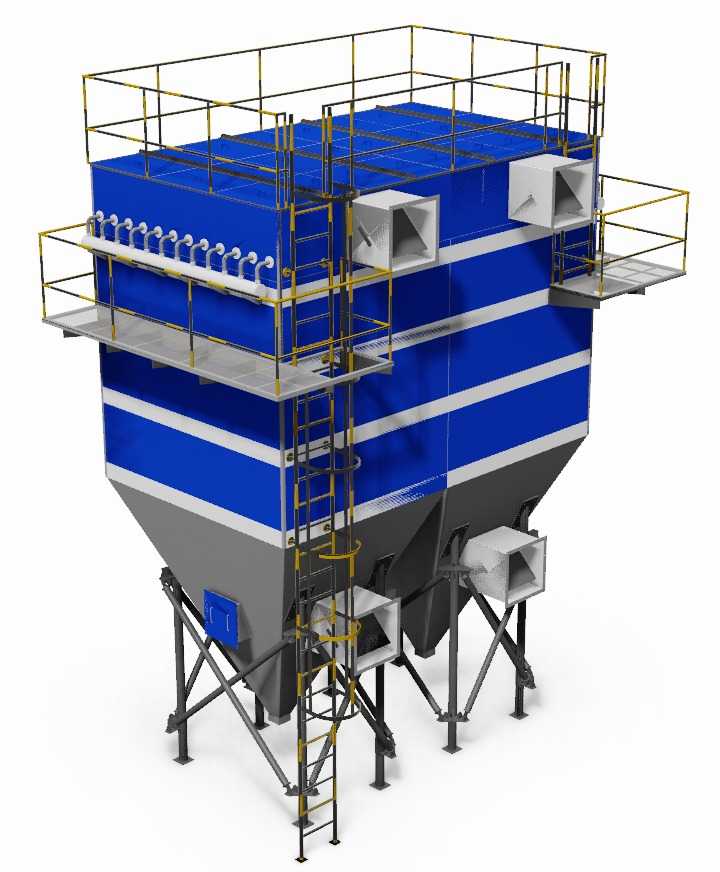

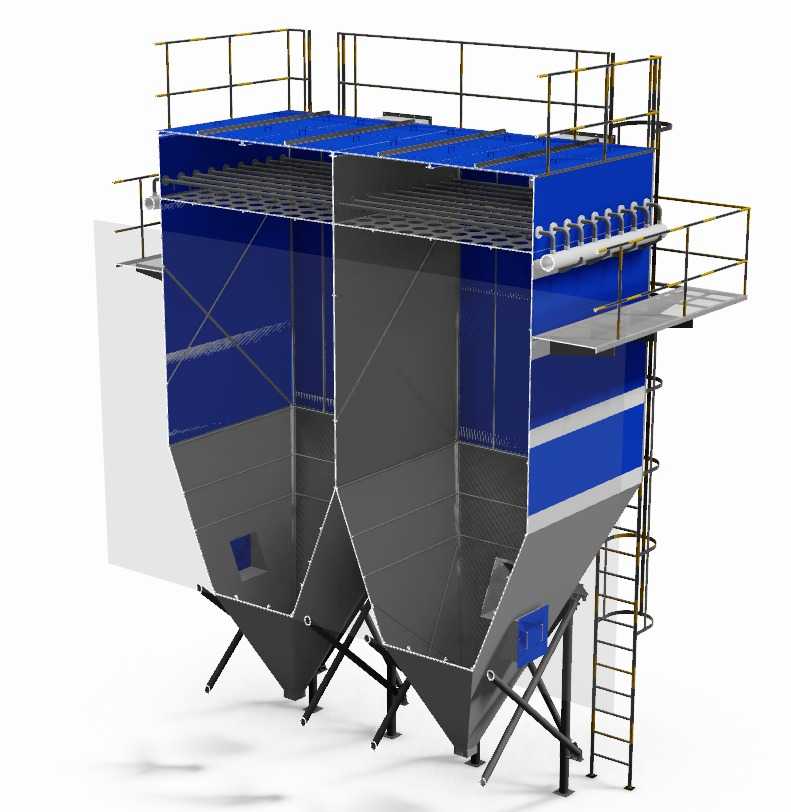

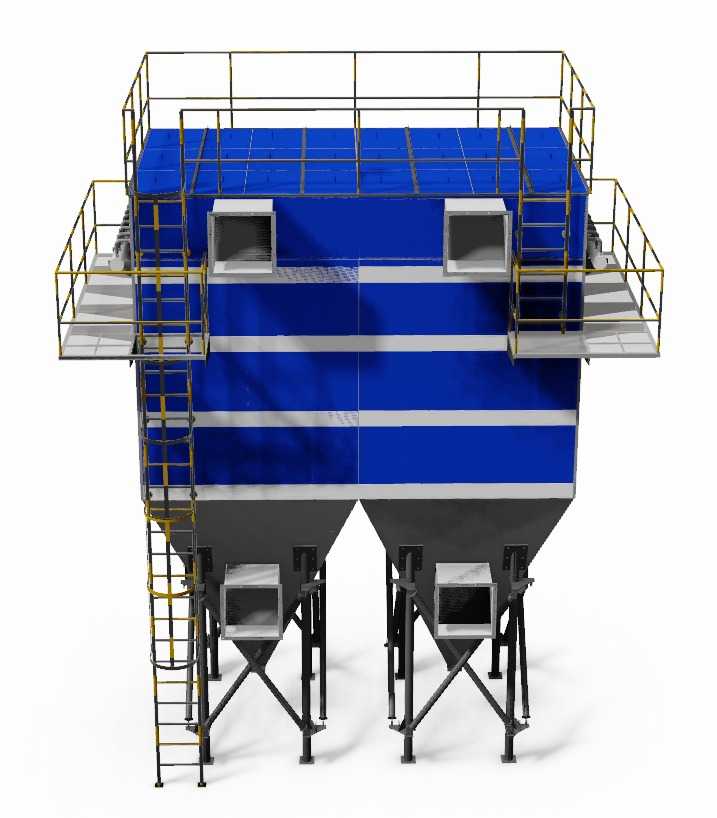

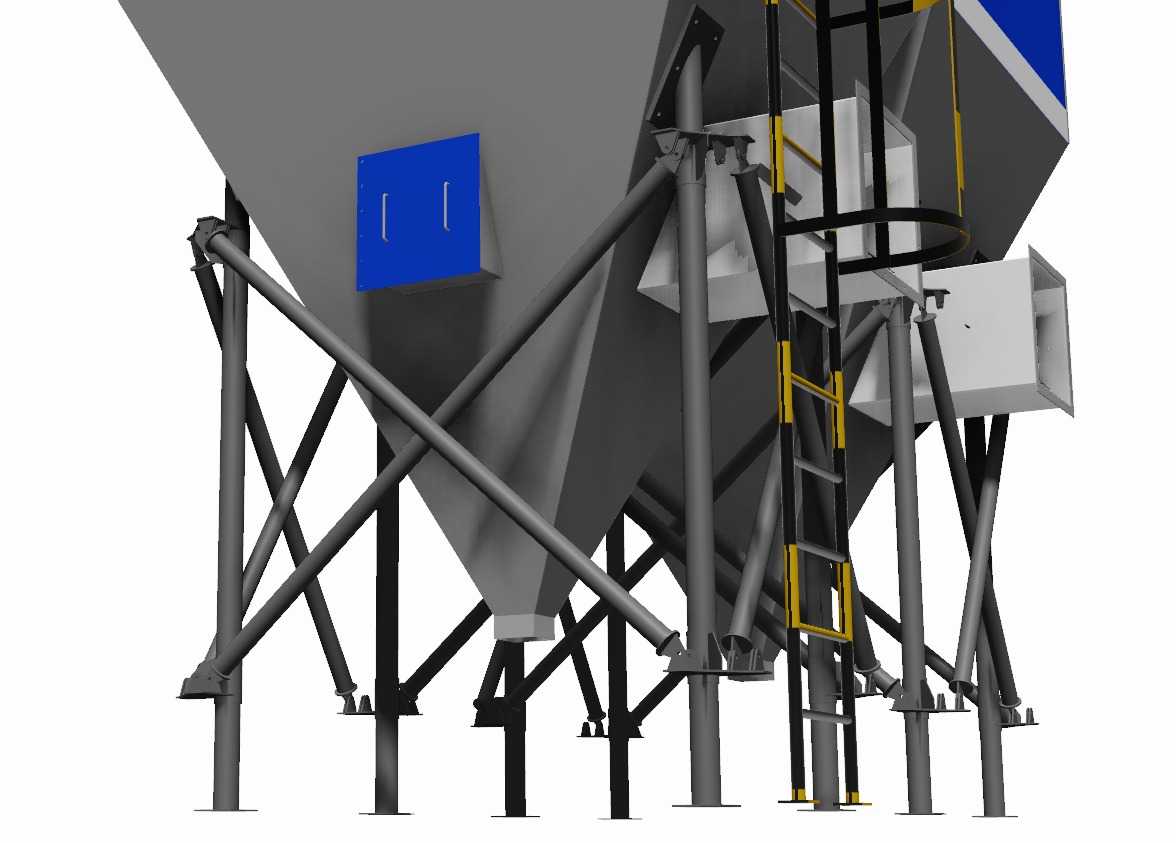

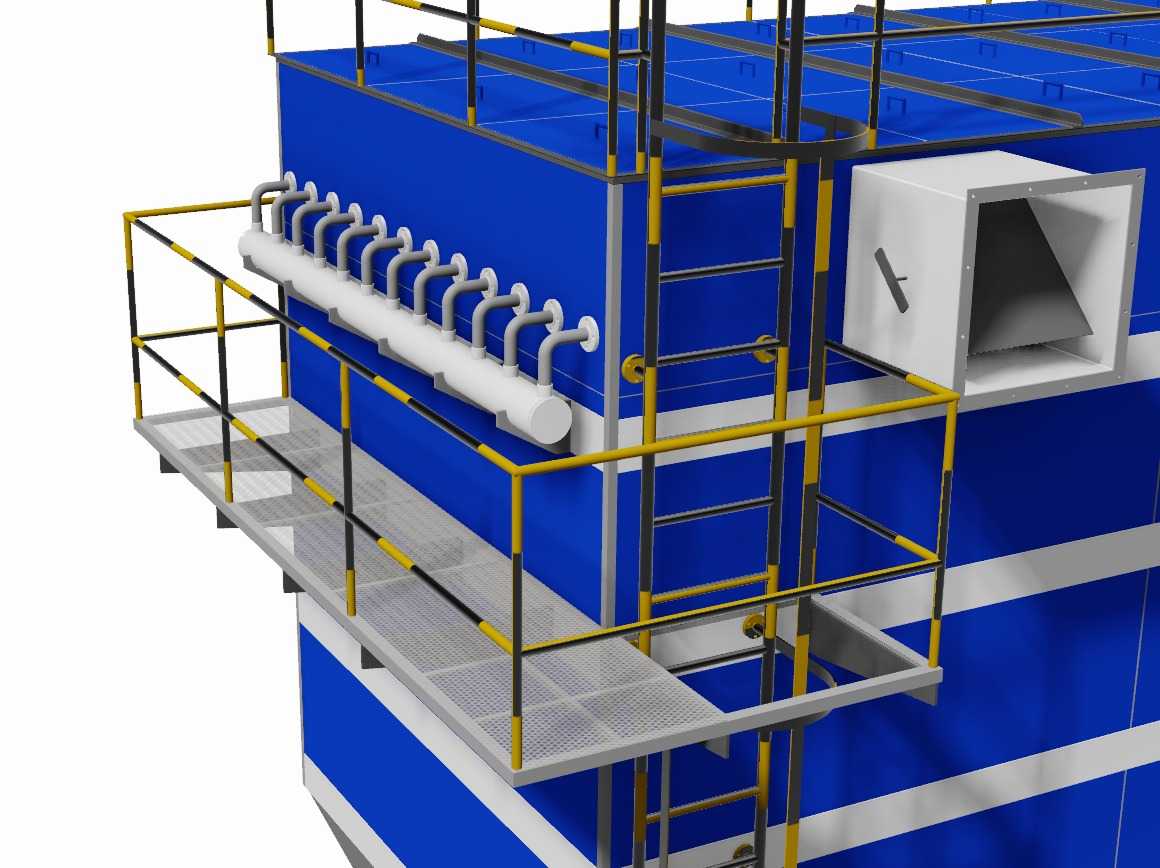

该设备为工业场景应用的脉冲布袋除尘装置，主要用于木工车间、金属打磨工位、建材生产工段、燃煤锅炉尾气段等产生含尘废气的作业区域，可有效捕集悬浮在气流中的固体粉尘颗粒，将过滤后符合排放要求的气体排入大气，避免粉尘无组织扩散影响作业环境与周边空气质量。设备整体采用上中下三段式箱体结构，下部为锥形灰斗设计，倾斜角度满足粉尘自然滑落要求，避免积灰搭桥堵塞排灰口，灰斗下部预留卸灰阀安装接口，可对接螺旋输灰机或者星形卸料阀实现连续排灰。中部为过滤仓室，内部预留布袋安装花板孔位，可适配常规尺寸的除尘滤袋与配套喷吹管，花板采用加厚钢板冲压成型，孔位精度控制在合理范围，保证滤袋安装后无漏风缝隙，含尘气流从中部进风口进入仓室后，大颗粒粉尘在重力作用下直接落入灰斗，细微粉尘随气流附着在滤袋外表面，随着滤袋表面粉尘层增厚，设备阻力上升到设定阈值时，脉冲阀启动向滤袋内喷吹高压气流，使滤袋瞬间膨胀抖动，将表面附着的粉尘层抖落至灰斗内完成清灰过程。上部为净气室与喷吹系统安装层，顶部设置可拆卸检修盖板，方便日常更换滤袋与检修脉冲阀组件，设备侧面设置多层检修操作平台，平台边缘设置1.2米高防护栏杆与踢脚板，配套斜爬梯与直爬梯组合的上下通道，爬梯踏步采用防滑花纹钢板制作，满足日常巡检与设备维护的操作空间要求。设备进风口设置气流均布板，避免含尘气流直接冲刷局部滤袋造成滤袋过早磨损，出风口设置在净气室侧部，可对接引风机与排气筒。设备整体支撑采用型钢焊接支架，支架底部预留地脚螺栓安装孔，可根据现场安装地面条件调整固定方式，整体外形尺寸适配常规工业厂房层高，安装时需预留顶部检修空间与侧面操作通道，设备外部可根据使用场景做防腐保温处理，适配高温高湿或者腐蚀性气体的处理工况。
