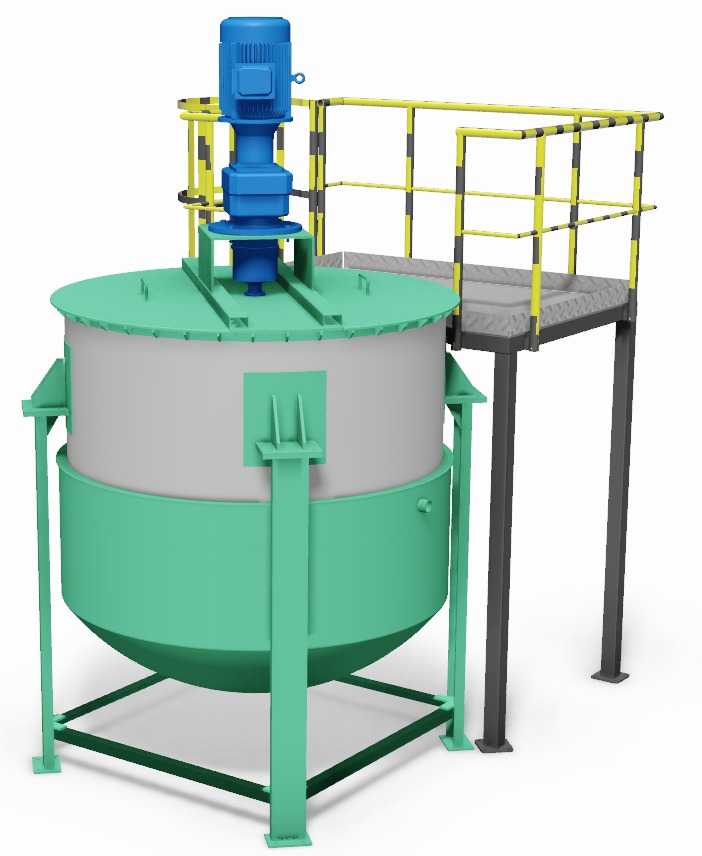

工业立式搅拌反应装置带操作平台结构

　　这套带侧边操作平台的立式搅拌设备，主要面向化工配料、食品浆料混合、污水处理药剂调配等工况场景，核心作用是实现罐体内多相介质的均匀分散、混合溶解或是反应过程中的持续搅动，避免固相物料沉积在罐底造成混合不均。从结构设计逻辑来看，罐体采用上下封头加直筒段的构型，下封头为椭圆底结构，相比平底构型能大幅减少罐内搅拌死角，卸料时也能最大限度降低残料留存，直筒段外侧设置的支撑耳座直接和底部机架连接，保证整体运行的稳定性。顶部的传动单元采用立式安装的减速电机直连搅拌轴的布局，省去了中间皮带传动或是链传动的冗余结构，既压缩了设备整体的竖向安装高度，也减少了传动环节的功率损耗，减速电机的输出端和搅拌轴之间设置了机械密封结构，

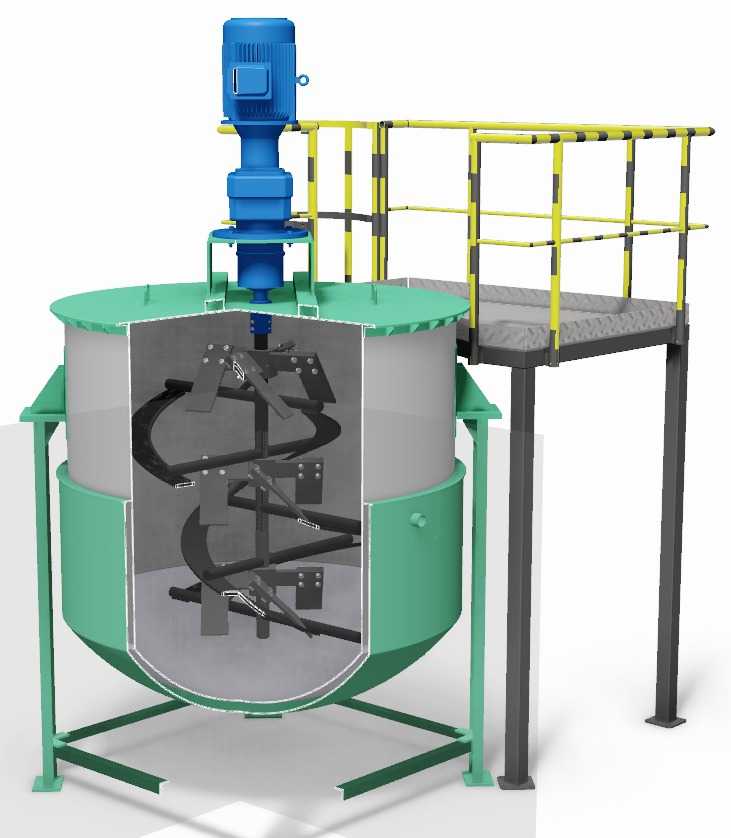

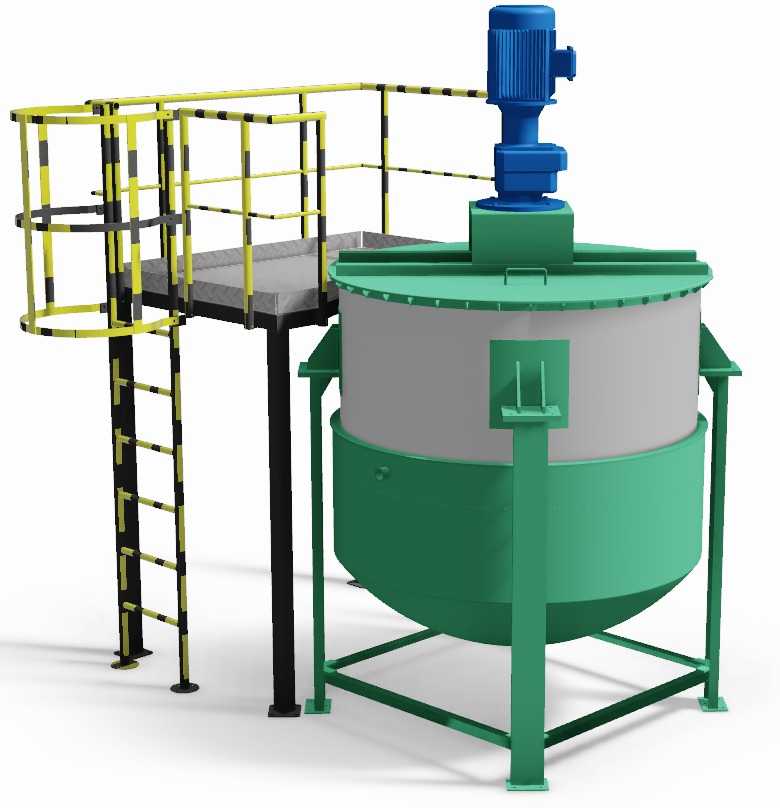

　　适配带压或是易挥发介质的搅拌工况，避免罐内介质泄漏。搅拌轴上分层布置了不同构型的桨叶，上层采用折叶式桨叶负责中上部介质的轴向循环，下层采用锚式加螺带组合的桨叶结构，贴近罐底和罐壁位置，能够刮除附着在罐壁上的粘稠物料，同时带动底部高浓度物料向上循环，避免出现物料沉积分层的问题，这种组合桨的设计适配粘度范围跨度较大的介质，从低粘度的水溶液到中高粘度的膏状物料都能实现较好的混合效果。侧边配套的操作平台采用型钢焊接支架，平台表面铺设防滑花纹钢板，周边设置带警示色的安全护栏，护栏高度符合工业操作平台的安全规范，平台位置刚好对应罐体顶部的检修口和传动部件位置，方便日常运维人员对减速电机、密封结构进行检查维护，也能满足人工投料的操作空间需求。

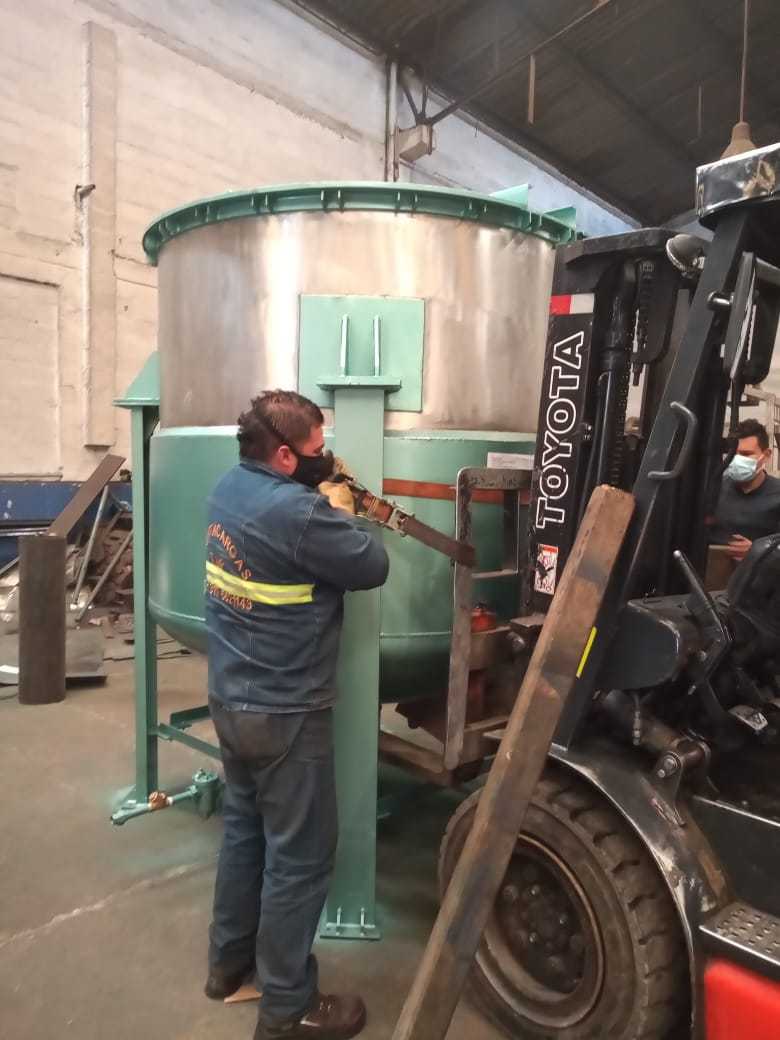

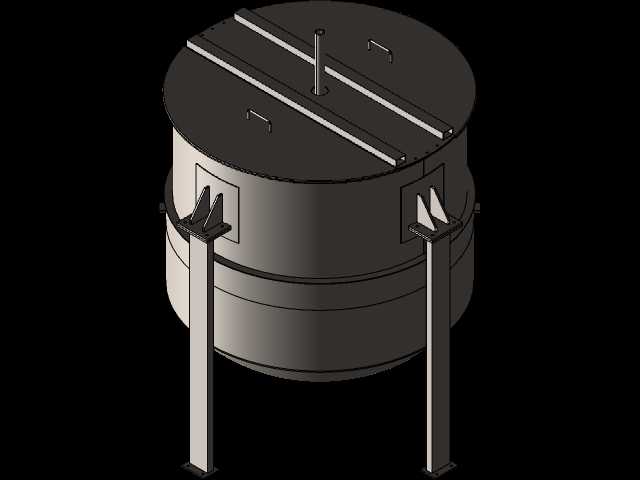

　　设备安装时需要注意底部机架的水平度校准，搅拌轴的径向跳动量需要控制在允许范围内，避免运行过程中桨叶刮蹭罐壁造成设备损坏，平台支架和罐体支架需要做分开的基础固定，避免平台上的人员操作振动传递到罐体上影响搅拌运行的稳定性。罐体直筒段侧面预留了多个接口位置，可以根据实际工况加装测温探头、进料管道、观察视镜等附件，底部封头中心设置卸料口，配合搅拌桨的底部结构能够实现快速完全卸料。整体结构的受力经过校核，罐体壁厚满足常压工况下的强度要求，支撑腿的跨距设置兼顾了稳定性和底部卸料的操作空间，设备整体的安装边界需要预留出侧边平台的通行空间，以及顶部减速电机的吊装维护空间，方便后期的部件更换和检修作业。
