蓝色双瞳外星卡通形象手办结构设计

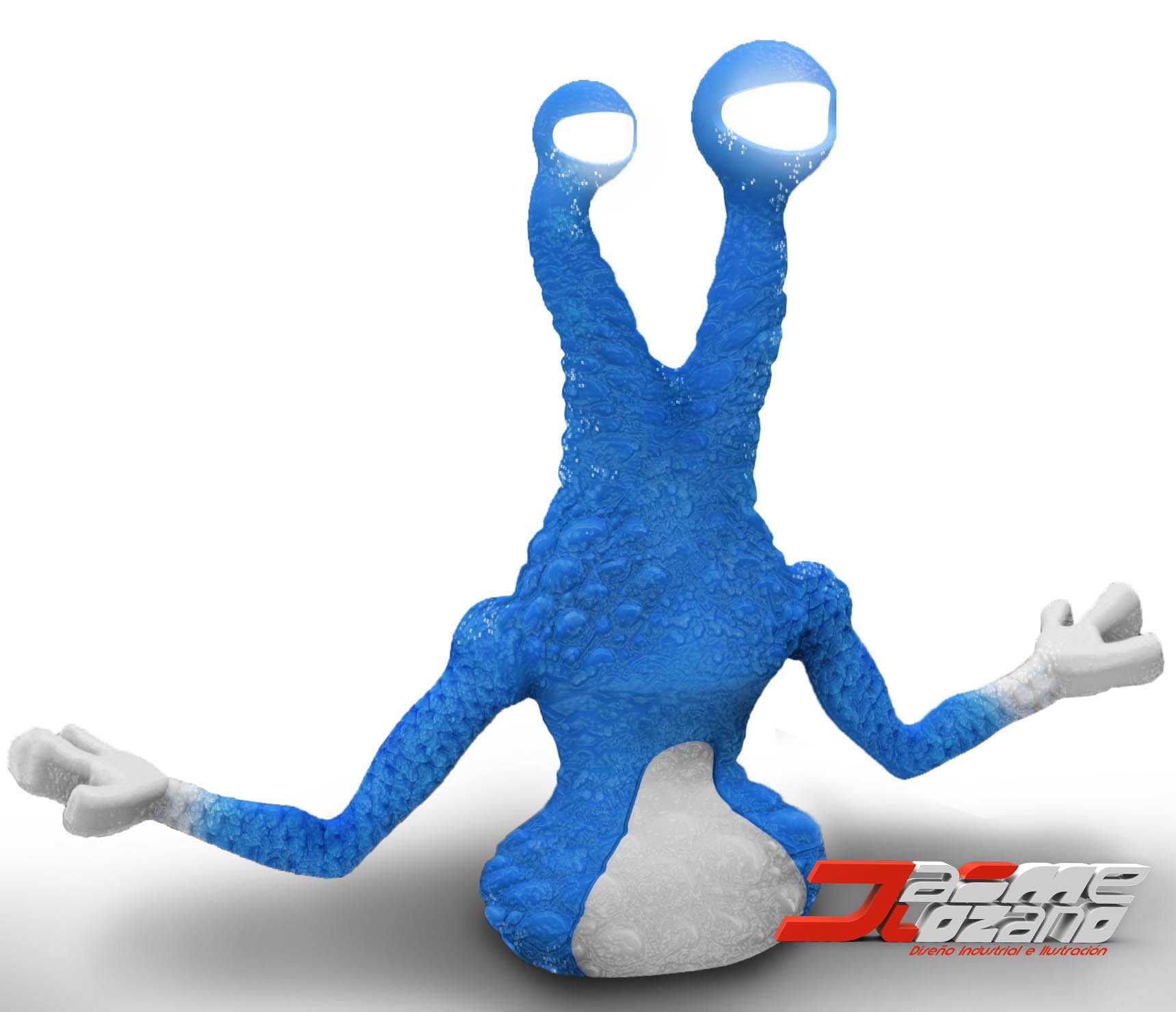

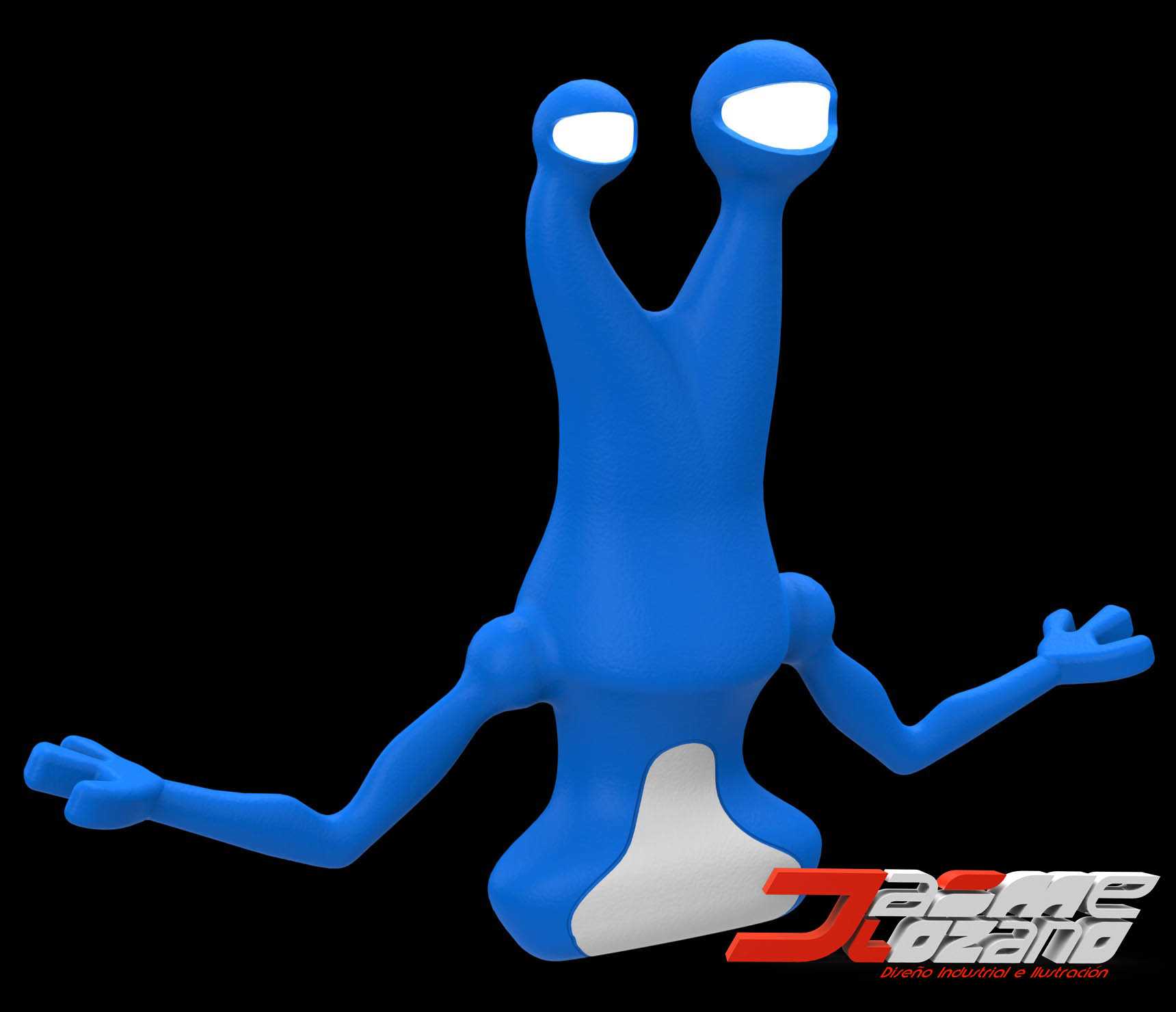

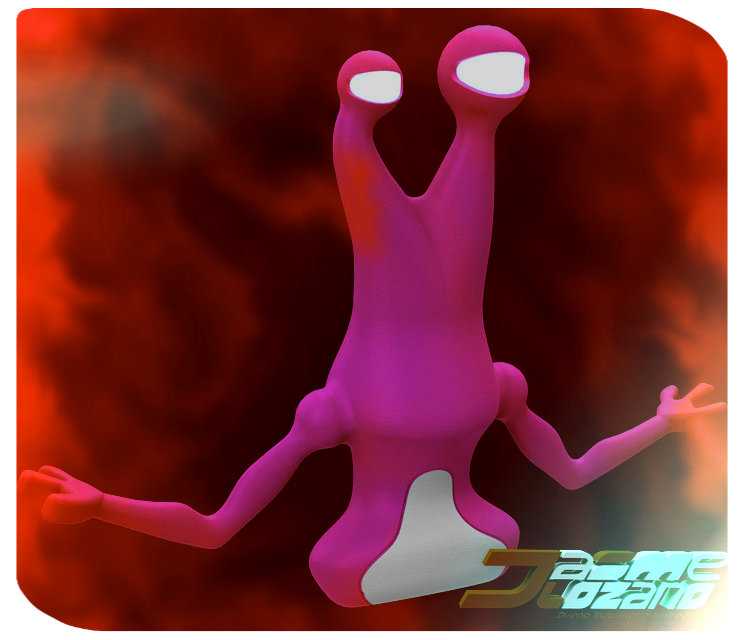

　　该卡通外星形象的三维结构设计，主要面向潮玩手办生产、IP衍生周边开发、影视动画道具制作等应用场景，可直接对接3D打印开模、注塑量产的工艺需求，适配桌面摆件、主题展陈道具、文创周边产品的实际使用需求。设计过程中优先考虑了量产脱模的工艺可行性，整体采用无尖锐棱角的曲面过渡结构，主体躯干部分做了等壁厚的壳体设计，壁厚控制在2.5mm-3mm区间，既满足手办产品的结构强度要求，也能减少注塑过程中的缩痕、翘曲问题，降低生产环节的不良率。形象的双瞳凸起结构做了内凹的发光件预留槽位，槽位边缘设计了0.3mm的定位止口，可直接嵌入冷光片或者小型LED发光模组，无需额外做结构修改就能实现眼部发光的展示效果，适配不同档次的产品配置需求。

　　肢体部分采用了张开手臂的舒展姿态，手臂与躯干的连接位置做了R5的圆弧过渡，既避免应力集中导致的连接处断裂问题，也让整体造型的视觉张力更符合卡通IP的活泼定位。腹部的白色区域做了0.2mm的下沉台阶设计，后续喷涂或者移印工序中可以直接依靠台阶做定位，不需要额外制作喷涂治具，能有效降低后处理的人工成本。整体外形的最大外接边界尺寸控制在120mm110mm90mm区间，适配常规手办的通用展示底座安装尺寸，底部预留了直径6mm的标准插装孔，可直接匹配市面上通用的亚克力、树脂展示底座，不需要额外做转接结构设计。皮肤表面的颗粒纹理做了0.15mm的浅浮雕处理，纹理深度控制在不影响脱模的范围内，既还原了设定中粗糙的皮肤质感，

　　也不会因为纹理过深导致脱模时出现拉毛、缺损问题。手部的张开姿态做了手指根部的圆角强化，每根手指的最小截面直径不小于4mm，避免运输、把玩过程中出现手指断裂的情况，同时手掌部分的平面度控制在0.1mm以内，后续如果需要搭配小型配件也能保证贴合度。整个模型的曲面全部采用G2连续过渡，没有碎面、尖角、非流形几何问题，可直接导入切片软件做3D打印验证，也能直接导出模流分析文件做注塑模具的前期评估，不需要额外做几何修复工作。
