吉他变调夹夹持结构三维设计

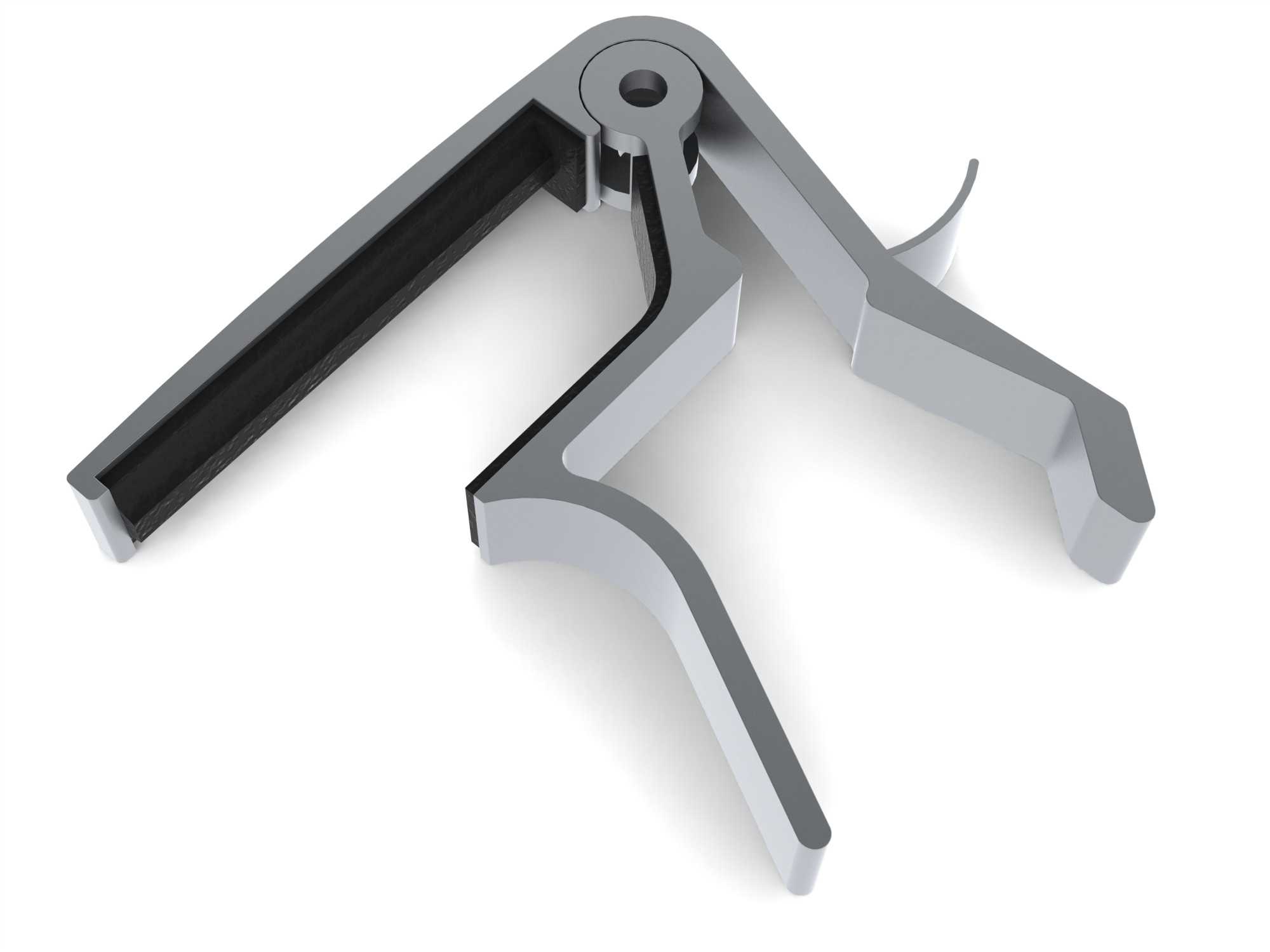

　　该变调夹采用单轴铰接的杠杆式夹持结构，核心功能是通过手动施加握力驱动夹臂开合，夹紧吉他琴颈实现变调作业，整体结构无额外弹性元件，依靠夹臂的几何形态与铰接点的力臂配比实现夹持力的稳定输出。从实际应用场景来看，这类夹持结构除适配民谣吉他、古典吉他的琴颈夹持需求外，其杠杆夹持的设计逻辑也可迁移至小尺寸管件临时固定、线材束紧、薄板类工件快速装夹等轻载夹持场景，适配的夹持对象厚度范围在20mm-45mm区间，可覆盖常规民用吉他琴颈的厚度尺寸边界。设计过程中优先考虑了单手操作的人机需求，将握持段的力臂长度设置为夹持段的2.7倍，使用者单手握持施加15N左右的握力即可在夹持端输出超过40N的正压力，足够抵消吉他琴弦的张力，

　　避免弹奏过程中出现夹体移位、音准偏移的问题。夹体与琴颈接触的内侧设置了软质垫层安装槽，预留的垫层厚度为3mm，可避免硬质金属夹体刮伤琴颈漆面，同时增大接触摩擦力提升夹持稳定性。铰接位置采用销轴配合的间隙配合设计，单边间隙控制在0.05mm以内，既保证夹臂开合过程无卡滞，又避免铰接间隙过大导致夹持对位偏移。整体外形轮廓做了大圆角过渡处理，外露边缘无尖锐棱角，避免使用过程中划伤手部或琴体。夹体的开合角度上限设置为35度，可在不拆卸夹体的情况下直接在琴颈上滑动调整变调位置，调整到位后松开握力即可自动锁止夹持状态，操作流程无需额外的锁止动作，适配演奏过程中快速变调的使用需求。从安装边界来看，夹体的外侧最大轮廓宽度为82mm，安装后不会超出吉他琴颈的侧边轮廓，不会干扰演奏时的手部按弦动作，夹持端的接触弧面做了适配吉他琴颈弧度的仿形设计，可与不同曲率的琴颈指板实现均匀贴合，避免局部压力过大导致的琴弦打品问题。
