单弯式管路连接法兰弯头结构设计

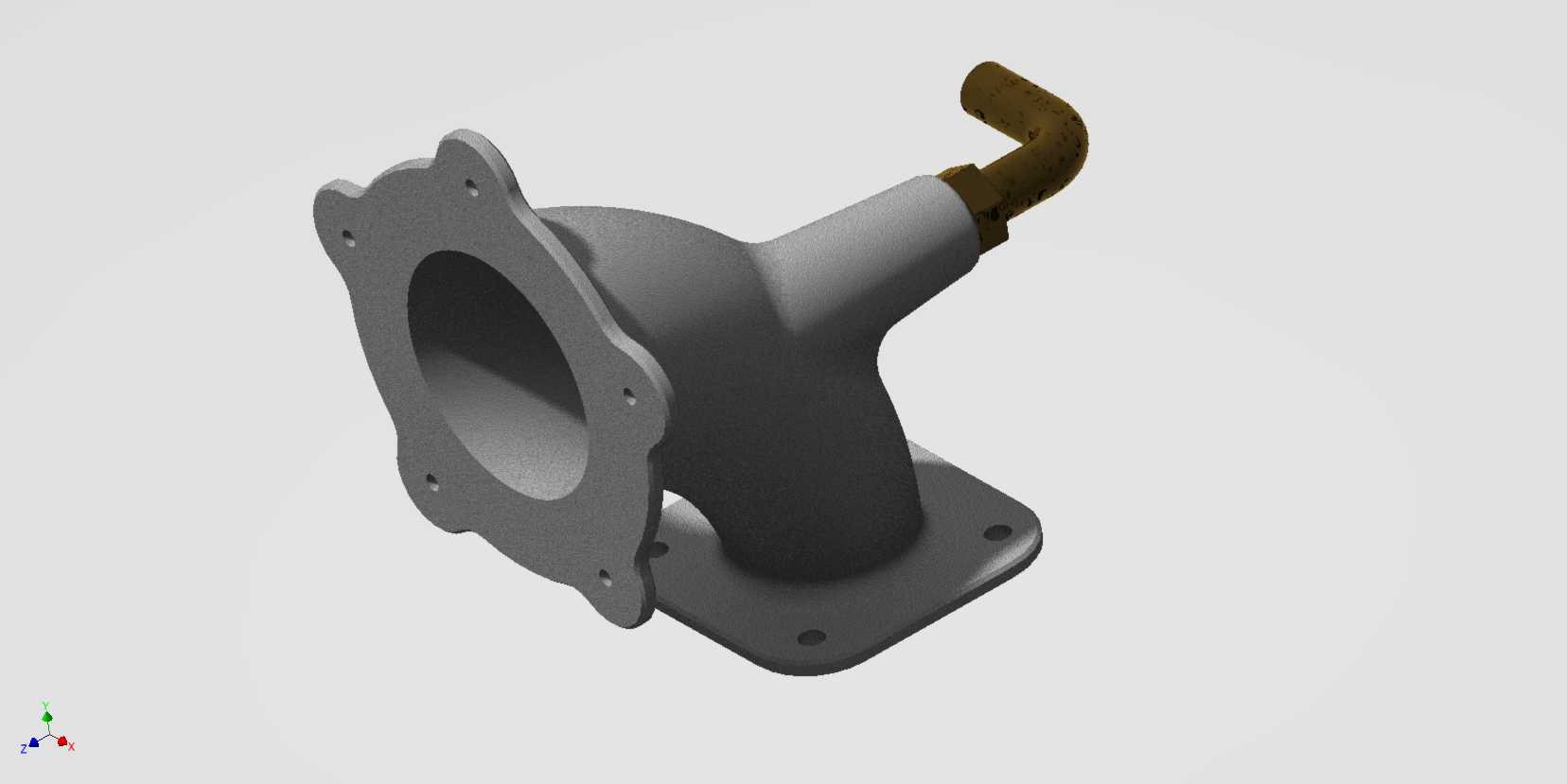

　　这类带安装基座的单弯法兰弯头，主要应用在中小通径的流体输送管路系统中，常见于内燃机组进排气支路、小型液压站油路转向段、工业除尘设备的分支风道连接场景，核心作用是在有限安装空间内完成管路90度转向，同时通过自带的法兰与安装底座实现双重固定，避免管路运行中因振动产生接口松脱、密封失效问题。从结构设计逻辑来看，主体流道采用渐变式圆弧过渡，没有直角折角结构，能最大程度降低流体流经转向段时的局部阻力，减少介质在弯道处的涡流损耗，对于气路输送场景可降低风噪与压损，对于油路输送场景可减少油液滞流带来的杂质沉积风险。法兰端采用六孔均布的连接设计，安装孔位沿法兰端面圆周均匀排布，适配同通径的标准法兰对接，密封面预留了平垫密封的安装余量，

　　不需要额外加工异形密封槽就能满足常规压力工况下的密封要求；底部的方形安装基座带有两个对称的固定孔，可直接通过螺栓固定在设备侧壁或安装支架上，分担管路接口处的承重，避免管路重量全部压在对接法兰上导致的连接变形。伸出的弯管端采用等径直段设计，长度预留了足够的卡箍或焊接操作空间，可适配硬管焊接、软管卡接两种连接方式，现场安装时不需要额外配接过渡接头就能完成管路对接。建模过程中需要重点控制流道内壁的圆弧曲率一致性，法兰端面与安装基座底面的垂直度公差，以及弯管端轴线与法兰端面的平行度偏差，避免安装后出现管路别劲、密封面贴合不严的问题。这类弯头的安装边界需要注意，法兰端对接时要保证对接件的孔位同轴度偏差不超过0.2mm，

　　底部基座安装时要在固定面加装减震垫片，抵消设备运行时传递到弯头结构上的振动，弯管端连接软管时要预留至少1倍管径的直线段，避免软管弯折过度导致通径缩小。在实际设备选型中，这类一体式带座弯头比分体式法兰加弯头的组合结构少了一道密封接口，能降低泄漏点数量，同时整体结构强度更高，适合在振动幅度较大、安装空间紧凑的设备舱内使用，不需要额外设计弯头的固定支架，能减少整机装配时的零件数量与安装工序。
