带三减重孔流线型翼肋结构件

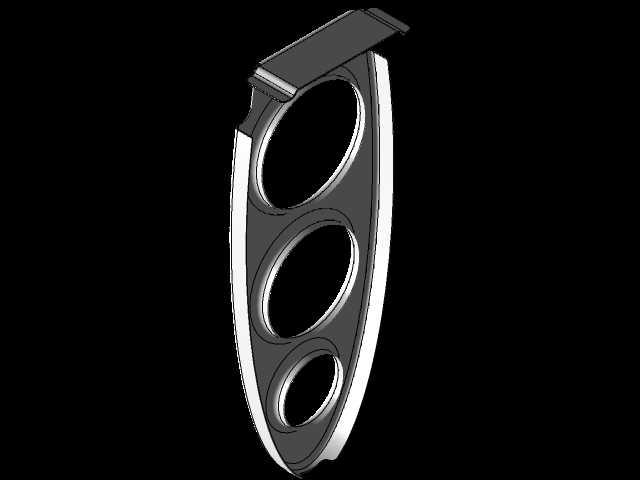

　　该结构件属于翼面类承力构件，常见于小型无人机、轻型通航飞行器的机翼或尾翼内部，主要承担维持翼型轮廓、传递蒙皮气动载荷、连接翼梁与操纵面的作用，部分同构型零件也可用于高速轨道交通设备的导流罩内部支撑，兼顾气动外形保持与结构减重需求。从结构设计逻辑来看，整体采用流线型外轮廓，完全匹配对应翼型的弦向截面曲线，前缘曲率较大以适配气流迎角变化，后缘逐渐收窄保证翼型气动效率，避免气流过早分离。主体沿弦向布置三个直径依次递增的圆形减重孔，孔位排布严格遵循翼面应力分布规律，前缘区域因气动冲击载荷集中，布置最小直径的减重孔保留足够实体承力面积，中部与后缘区域载荷逐步降低，对应增大减重孔直径，在不削弱结构抗弯、抗扭刚度的前提下最大化去除冗余材料，

　　降低整体结构重量。零件侧边设置有垂直于翼型平面的弯折翻边，翻边处预留安装贴合面，可与相邻翼肋、翼梁腹板通过铆接或胶接方式固定，翻边高度经过匹配计算，既保证连接区域的接触面积足够分散连接应力，又不会超出翼面内部的安装空间边界，避免与蒙皮内壁或内部走线、操纵拉杆产生干涉。建模过程中优先保证翼型轮廓的曲面连续性，所有减重孔边缘均做圆角过渡处理，避免应力集中导致的疲劳失效，零件厚度根据不同区域的载荷大小做差异化设计，承力路径上的实体区域厚度略高于减重区域，平衡结构强度与自重控制要求。实际装配时，该零件需沿机翼展向按等间距排布，外轮廓边缘与蒙皮内表面完全贴合，三个减重孔同时可作为翼内线缆、油路的穿行通道，减少额外走线支架的设置，进一步降低翼面整体重量。
