直升机用无刷速度控制器结构设计

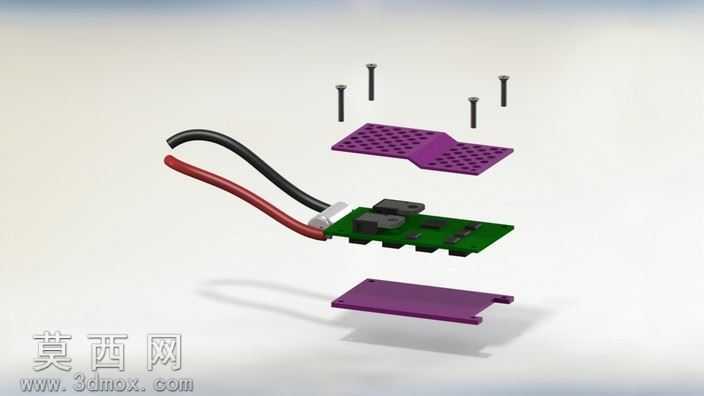

本作品为适配航模直升机的无刷速度控制器三维建模成果，建模过程中首先对电调的核心功能模块进行拆解梳理，以电路板为核心载体完成整体结构布局：核心PCB板采用绿色阻焊层材质渲染，板上精准排布功率MOS管、驱动芯片、电容等电子元器件，每个元器件的尺寸、安装位置均参照实物比例还原，确保元器件与PCB板的装配间隙符合实际生产公差要求。供电引线部分采用红黑双色硅胶线建模，线体做自然弯曲的弧度处理，还原线材的柔性质感，接线端与PCB板的焊盘位置精准对齐，还原焊接装配的真实状态。上下两层紫色散热盖板做了差异化结构设计，上层盖板开设密集阵列式散热通孔，在保证结构强度的同时最大化空气流通面积，提升电调大电流工作时的散热效率，下层盖板为平整封闭结构，起到绝缘防护与结构支撑作用，盖板边缘做圆角过渡处理，避免锐边划伤线材或安装接触面。固定螺丝采用标准十字盘头螺丝建模，四枚螺丝分别对应上下盖板与PCB板的安装孔位，完整呈现螺丝锁紧后的装配关系，爆炸视图状态下各部件沿装配轴线方向等距排布，清晰展示每个零件的装配顺序与配合关系。材质渲染阶段，PCB板模拟真实玻纤板的哑光质感，电子元器件根据类型分别赋予塑料、金属不同的材质属性，散热盖板采用紫色硬质阳极氧化铝合金材质，还原金属表面细腻的磨砂质感，螺丝采用镀锌亮面金属材质，线材模拟硅胶外皮的柔润哑光效果，整体渲染光影柔和，清晰区分不同部件的材质差异。设计过程中充分考虑航模使用场景的轻量化需求，在保证结构强度的前提下尽可能缩减盖板厚度与整体体积，同时预留足够的散热空间，避免大电流工况下元器件过热，安装孔位的位置设计兼顾通用性，可适配多数航模直升机的安装机架尺寸，整体结构紧凑合理，装配逻辑清晰，可直接用于结构验证、装配教学或3D打印样件制作参考。
