蒸汽引擎定时联动连杆结构设计

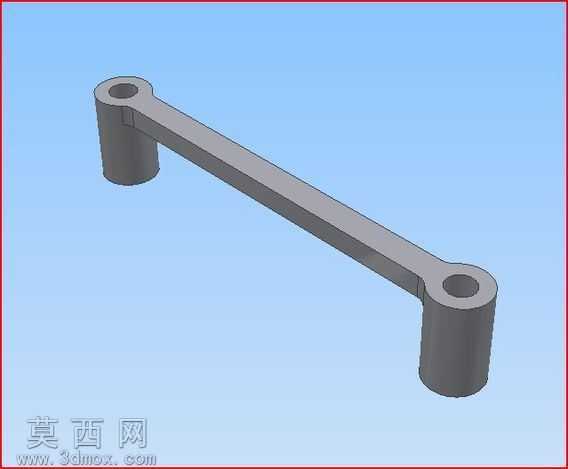

本作品为蒸汽引擎配套的定时联动连杆构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动构件的尺寸配合规范，先以草图绘制确定连杆主体的长度比例、两端同轴孔的中心距基准，再通过拉伸特征生成杆身与两端的筒状铰接座结构。建模阶段对杆身做了等截面过渡处理，保证杆体从两端铰接座向中间杆身平滑衔接，避免应力集中的结构缺陷，两端的铰接筒采用等壁厚设计，内孔尺寸严格匹配铰接销轴的配合公差，筒身端面做了微小倒角处理，既去除建模过程中的锐边，也符合实际机加工的工艺要求。材质渲染上选用哑光灰铸铁材质表现构件的金属质感，调整材质粗糙度参数还原铸铁件的磨砂表面效果，同时添加微弱的环境反射让模型呈现真实金属的光影层次，渲染背景选用纯净浅蓝色，突出构件本身的结构轮廓，通过三点布光方式打亮杆身侧面与两端铰接座的端面，清晰展现构件的整体形态与结构细节。结构设计上，该连杆作为蒸汽引擎定时机构的传动部件，承担动力传递与正时联动的功能，两端的铰接孔分别连接引擎的动力输出端与定时触发构件，杆身的长度精度直接决定定时传动的相位准确性，因此建模时对中心距参数做了精确约束，保证两端铰接孔的轴线平行度符合传动要求，避免传动过程中出现卡滞或相位偏差。设计思路围绕蒸汽引擎正时系统的传动需求展开，在保证结构强度的前提下尽可能优化杆身截面，在不降低构件抗弯强度的基础上减少不必要的材料冗余，两端铰接筒的长度经过合理设定，既保证铰接配合的接触面积足够承受传动载荷，也避免过长的筒身增加不必要的运动干涉风险，整体结构简洁规整，完全适配蒸汽引擎定时联动的装配需求，可直接用于虚拟装配验证、传动原理演示以及相关机械结构的教学参考。
