内六角圆柱头螺钉标准件三维建模作品

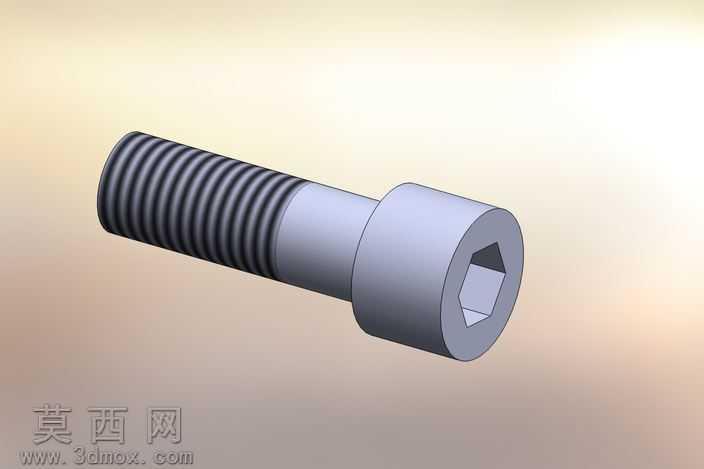

本作品为内六角圆柱头螺钉的三维参数化建模成果，建模过程严格遵循紧固件相关国家标准的尺寸规范，依托三维建模软件完成全特征构建，还原了该类紧固件的完整结构细节。建模初期首先梳理螺钉的结构组成，将其拆分为圆柱头部、内六角驱动槽、光杆过渡段、外螺纹段四个核心结构模块，逐一确定各模块的尺寸比例与衔接关系，保证整体结构符合实际工业使用的螺钉形态。头部建模阶段，先绘制标准直径的圆柱基体，在其端面中心绘制正六边形草图，通过拉伸切除操作生成内六角驱动槽，对槽口边缘与头部外圆边缘添加微小的工艺倒角特征，还原实际零件加工后的边缘钝化效果，避免模型出现尖锐直角的失真问题。光杆过渡段建模时，精准控制杆部直径与螺纹大径的尺寸差值，保证过渡段与头部衔接处的轴肩端面平整，同时在轴肩位置添加符合工艺要求的圆角过渡，还原实际冷镦加工过程中形成的自然衔接形态，避免结构出现生硬的直角转折。螺纹段建模是本作品的核心细节部分，首先通过螺旋线命令生成符合标准螺距、牙型角的螺旋路径，基于牙型轮廓草图沿螺旋路径进行扫描切除，生成连续完整的三角形外螺纹特征，螺纹收尾处添加自然的退刀收尾结构，还原实际螺纹加工的末端形态，避免螺纹特征出现生硬截断的失真问题。材质与渲染阶段，为模型赋予合金钢材质属性，调整金属材质的粗糙度、反光度参数，模拟经过发黑处理的标准紧固件表面质感，添加柔和的环境漫反射光照，突出螺纹牙型的轮廓层次、头部内六角槽的结构深度，让模型呈现出真实工业零件的金属质感。整体建模过程遵循参数化设计逻辑，各部分尺寸可通过参数驱动调整，能够适配不同规格的同类型螺钉建模需求，模型结构无破面、无冗余特征，各结构衔接自然流畅，既还原了标准紧固件的全部结构细节，也兼顾了三维模型的可编辑性与展示效果，可用于机械装配模拟、紧固件结构教学、产品装配演示等多种场景。
