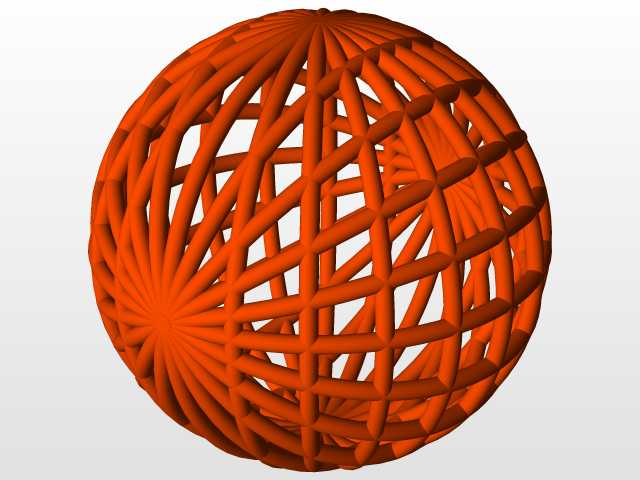

镂空交错杆件编织球形结构造型

这类镂空编织球形结构，常作为装饰性构件出现在公共空间艺术装置、展会展陈道具、文创产品结构设计中，也可作为流体介质分散器的内部承托骨架、轻质填料支撑框架使用，在需要兼顾通透视觉效果与结构承载能力的场景下适配性极强。设计过程中首先确定球面基准轮廓，所有杆件的排布均以球心为放射基准，采用多组螺旋走向的圆截面杆件沿球面经纬方向交错编织，相邻杆件在交汇位置做实体合并处理，避免出现装配间隙带来的应力集中问题。杆件截面直径根据整体球径做等比例匹配，保证每一段杆件的长径比控制在合理区间，既不会因杆件过细导致结构刚性不足受外力易变形，也不会因杆件过粗破坏整体镂空通透的视觉效果。整个结构为一体化成型设计，不存在额外的拼接装配面，若采用3D打印工艺制作可直接输出模型加工，若采用金属弯管焊接工艺制作，可将每一段螺旋杆件拆解为独立的弯管加工参数，沿球面定位点逐段拼焊后做表面打磨处理。结构的镂空率经过多轮调整，在保证球面轮廓完整度的前提下，尽可能扩大镂空区域占比，有效降低整体构件重量，当作为外部装饰罩使用时，内部的光源、核心部件可透过镂空间隙向外呈现，不会出现完全封闭带来的沉闷感。安装边界上，可根据实际使用需求在球面的任意极点位置预留安装接口，比如在上下极点位置做平面切边处理，加工出安装螺纹孔或者定位凸台，可直接固定在支撑立柱或者底座上，不需要额外设计复杂的转接固定件。杆件交错形成的网格单元沿球面均匀分布，每个网格的尺寸偏差控制在极小范围内，不会出现局部网格过密或者过疏的问题，保证整体结构受力均匀，承受径向压力时荷载可沿螺旋杆件向整个球面分散，不会出现局部应力过载断裂的情况。表面处理可根据使用场景做适配，作为装饰用途可做喷塑、电镀上色，作为工业内部支撑构件可做喷砂、防锈氧化处理，适配不同工况的使用需求。
