简易单钢轮压路机结构三维数模

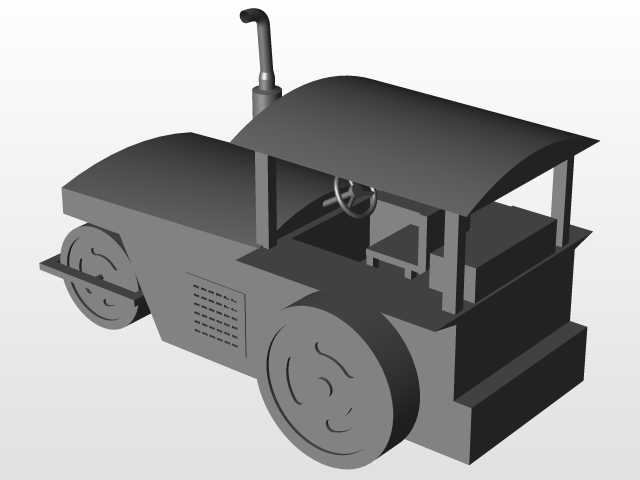

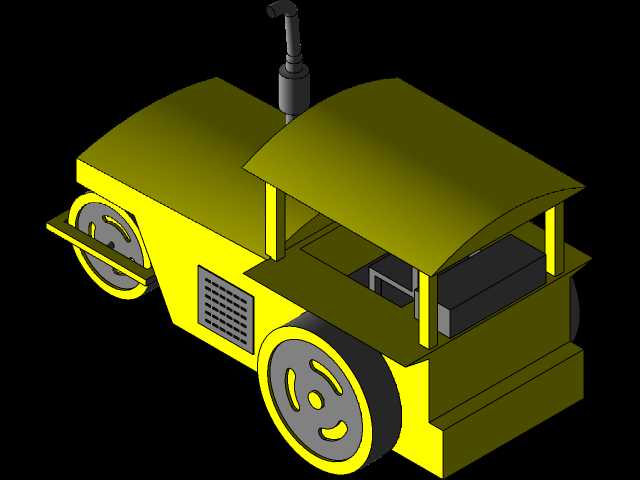

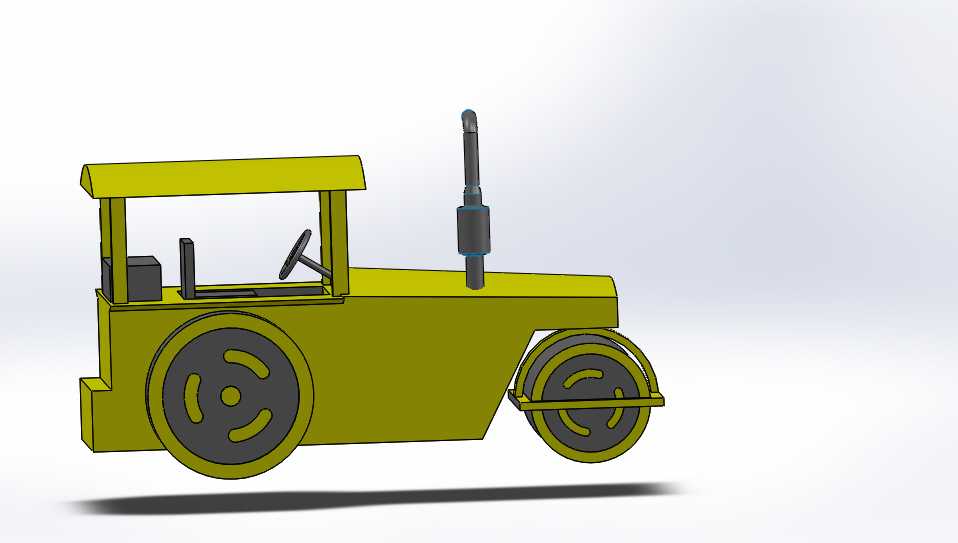

　　该模型还原的是小型单钢轮振动压路机的简化结构，这类设备常应用于市政道路养护、小区路面铺设、狭小场地路基压实作业场景，相比大型压路设备，其转弯半径更小，能够在狭窄施工区域灵活转场，完成人行道、管沟回填、小区景观道路这类大型设备无法进入区域的压实作业。从结构设计来看，模型保留了设备核心功能模块的布局：前部为钢制压实滚轮，后部为驱动轮与机身主体，驾驶室采用开放式简易顶棚设计，既可以为操作人员遮挡高空坠物与直射阳光，又不会过多遮挡施工视线，方便操作人员实时观察前轮压实区域的路面情况，避免出现漏压、过压问题。机身中部预留了动力舱的安装空间，实际生产中该位置会布置柴油发动机、液压泵组与振动激振机构，其中激振机构通过偏心块高速旋转产生离心力，

　　带动钢轮产生高频振动，将作用力传递至路面铺装层，让土壤、沥青混合料颗粒重新排列密实，达到规定的压实度要求。转向机构布置在驾驶室前方，采用方向盘控制前轮转向的结构，转向连杆隐藏在前轮支架与机身连接位置，实际作业时转向角度可达到30度以上，配合短轴距设计，能够在狭小场地内完成掉头操作。前部钢轮采用焊接式轮体结构，轮缘做了圆角过渡处理，避免压实沥青路面时出现边缘啃边问题，轮体内部预留了振动轴的安装腔室，两端通过轴承座与前车架连接，安装时需要保证轴承座的同轴度误差控制在0.2mm以内，避免振动作业时出现偏磨、异响问题。后驱动轮采用实心橡胶轮结构，既能够提供足够的附着力，避免压实松软路基时出现打滑，又可以缓冲机身振动，

　　提升操作人员的乘坐舒适性。排气系统竖直布置在驾驶室右侧，高度超过顶棚位置，避免作业时废气倒灌进入驾驶室影响操作人员。整个模型的尺寸边界按照小型手扶升级款压路机的实际参数设定，整机长度控制在2.5米左右，宽度1.1米，高度1.8米，运输时不需要额外拆解即可通过普通货运三轮车转运，非常适合零散小型施工项目使用。建模过程中对非核心结构做了简化处理，省略了内部管路、线束、仪表等细节，重点保留了各部件的装配位置关系与外形轮廓，能够为同类小型压实设备的方案设计、结构改型提供参考，也可用于施工场景模拟、设备教学演示的三维素材使用。
