宽弦航空涡轮风扇叶轮三维设计作品

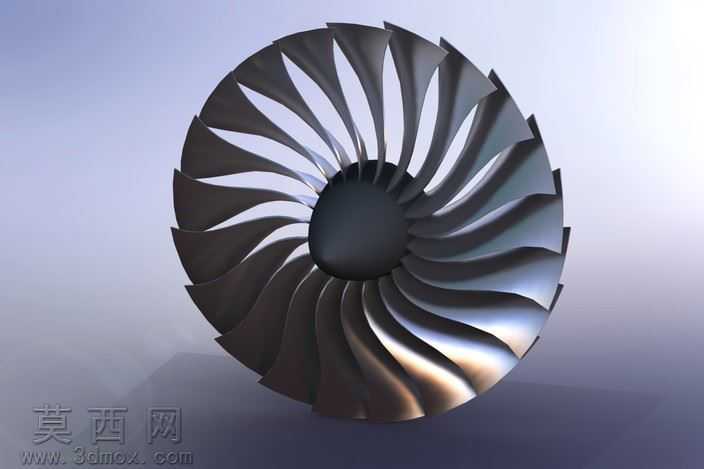

本作品为宽弦结构的涡轮风扇叶轮三维建模成果，建模过程围绕宽弦叶片的气动外形特征展开，首先通过基准面搭建确定叶轮的整体回转基准，以中心轮毂为核心定位结构，先完成轮毂的回转体建模，确定轮毂的直径、轴向厚度以及与叶片衔接的圆角过渡基准，保证整体结构的装配适配性。叶片建模阶段采用曲面建模思路，先绘制叶片不同截面的翼型轮廓线，通过引导线放样生成单张叶片的基础曲面，针对宽弦叶片的大扭转角特征，逐段调整曲面的曲率连续性，保证叶片前缘的圆滑过渡与后缘的收敛角度符合气动设计要求，避免曲面出现褶皱、曲率突变等影响后续仿真或加工的问题。完成单张叶片建模后，通过圆周阵列命令按照设计的叶片数量完成整圈叶片的阵列排布，阵列过程中严格校验每片叶片与轮毂的衔接位置，通过布尔合并与圆角处理消除拼接缝隙，让叶片与轮毂形成一体化的实体结构，保证模型的结构完整性。材质渲染阶段选用金属材质模拟航空叶轮常用的高温合金质感，调整材质的反射率、粗糙度参数，还原金属加工后的哑光金属光泽，同时通过环境光设置突出叶片曲面的光影变化，清晰展现宽弦叶片的扭转弧度与曲面形态，让模型的结构特征直观呈现。结构设计上，宽弦叶片相比传统窄弦叶片拥有更大的弦长比，能够提升叶轮的气动效率与结构强度，中心轮毂采用实心回转结构，预留了与传动轴装配的中心孔位基准，叶片与轮毂的衔接处采用大圆角过渡，降低应力集中风险，整体结构兼顾气动性能与结构可靠性，可用于流体仿真分析、机械结构教学演示以及相关动力部件的设计参考，建模过程中严格遵循机械建模的参数化规范，所有特征保留完整的建模历史，方便后续针对叶片数量、扭转角度、轮毂尺寸等参数进行调整优化，适配不同的使用场景需求。
