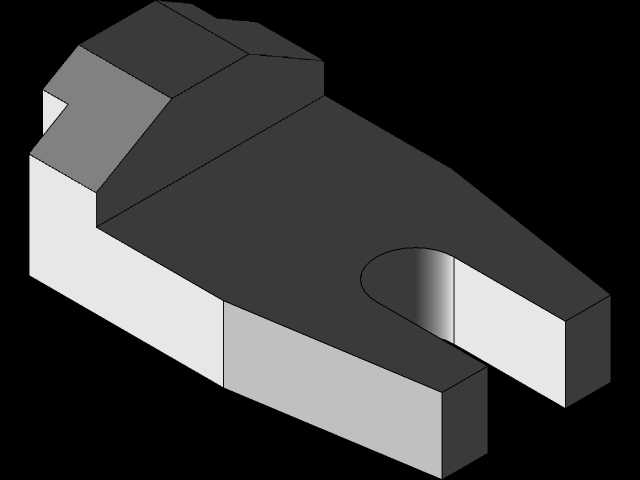

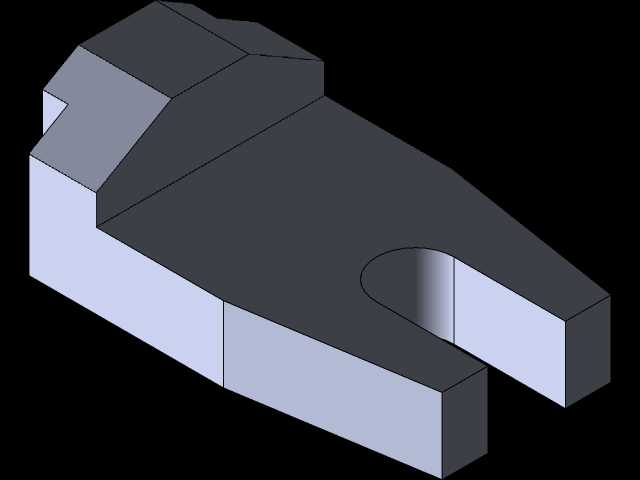

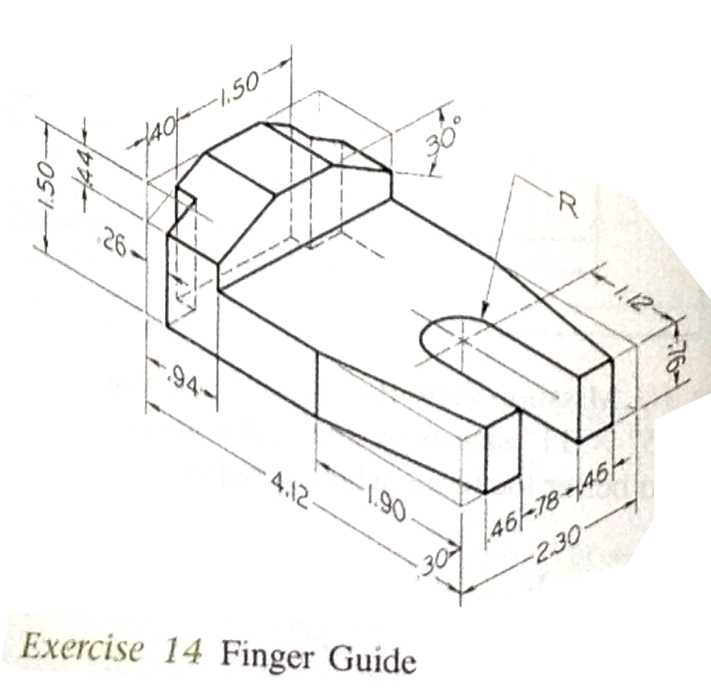

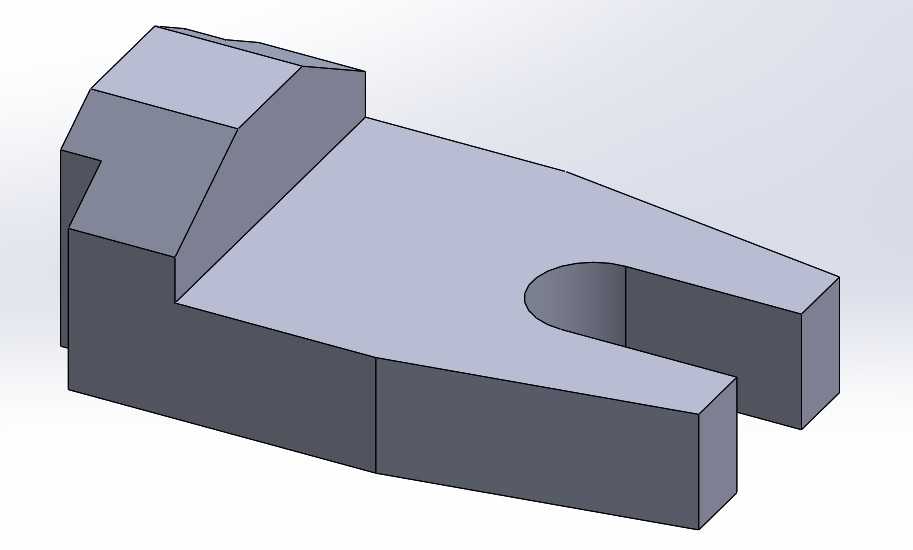

叉形指套导向定位机械构件

该叉形指套构件多用于工装夹具的末端导向定位环节，在自动化装配线的工件对位、手动工装的快速卡接工位中承担定位基准作用，可配合圆柱销、导向轴类零件实现工件的快速就位，避免装配过程中出现偏斜、卡滞问题，在小型零件压装、检测工位的工件定位场景中适配性较强。从结构设计来看，构件整体采用块式集成结构，底部为平整安装基面，可直接通过螺栓锁紧在工装基板或执行件末端，无需额外设计转接安装座，减少装配累积误差。上部的凸起挡边结构可在工件推入时形成侧向限位，避免工件沿垂直于导向槽的方向窜动，前端的U型开口槽为核心工作部位，槽壁做了等厚处理，槽口边缘预留了微小导入倒角，可在工件对位时自动修正微小的位置偏差，降低对位操作的精度要求。设计过程中优先考虑了构件的受力特性，在U型槽与主体连接的根部做了圆弧过渡处理，避免长期受侧向挤压力出现应力集中开裂的问题，主体壁厚根据常规工装的夹持力需求做了等强度分配，非受力区域的多余材料做了去除处理，在保证整体刚性的前提下控制构件自重，降低执行端的负载。安装边界方面，构件底部的安装面平面度要求控制在0.02mm以内，保证安装后与基板的贴合度，U型槽的中心轴线与安装基面的平行度公差需控制在0.03mm范围内，避免导向过程中出现卡滞，凸起挡边的侧面与U型槽中心面的垂直度公差不超过0.02mm，保证侧向限位的准确性。构件整体外形无复杂曲面，常规铣削加工即可完成全部工序，加工成本较低，适合批量配套在各类小型工装、自动化执行末端使用，可根据实际工位的导向轴直径调整U型槽的开口尺寸，适配不同规格的定位需求，在手动装配工位中也可作为快速对位的辅助构件使用，降低操作人员的对位难度，提升装配效率。
