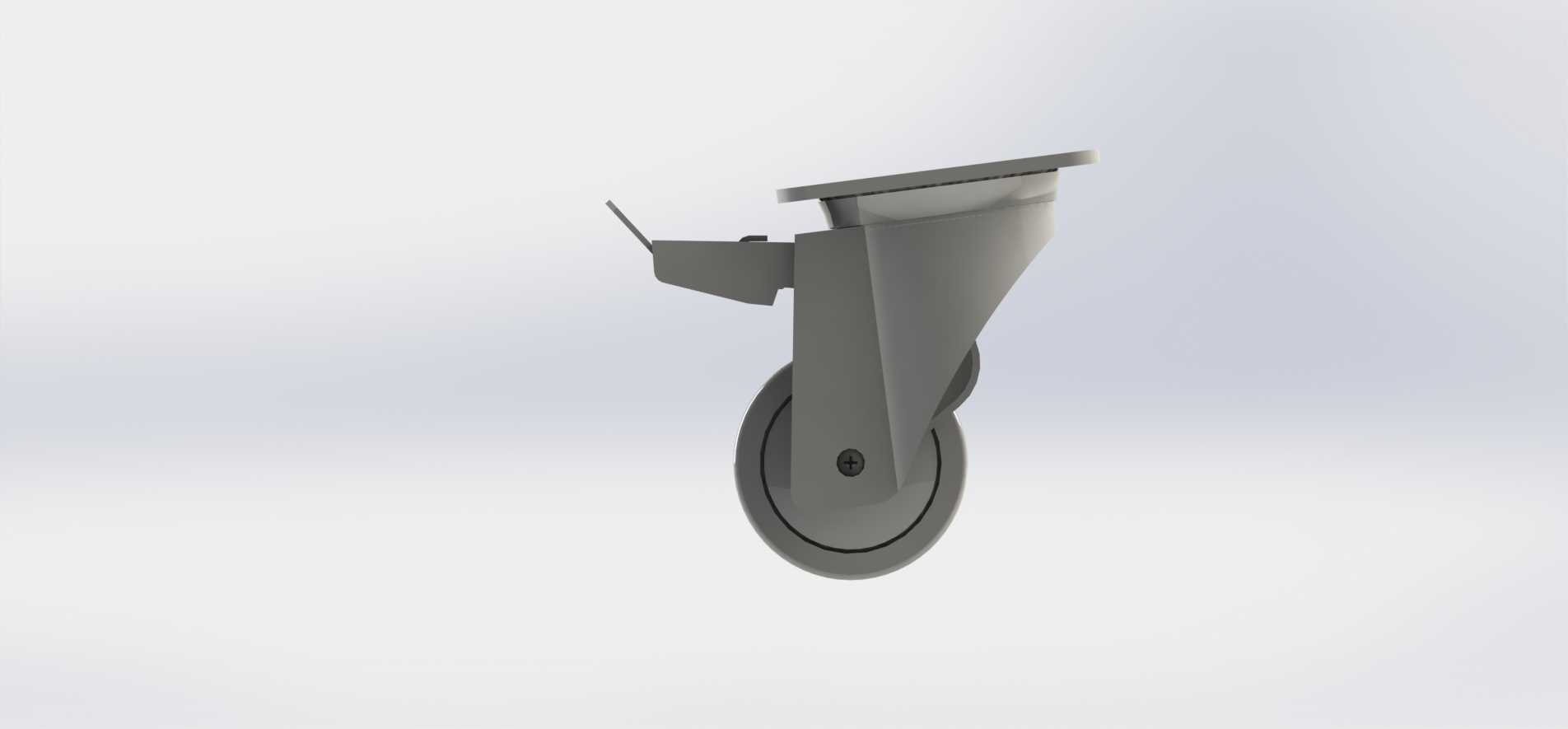

带制动结构4英寸万向脚轮结构设计

在工业生产、仓储物流、商用设备配套场景中，脚轮作为实现设备灵活移位的核心支撑部件，其结构可靠性直接影响整套设备的移动效率与停放安全性。这款4英寸规格的带制动脚轮，适配多数中小型工业设备、周转工装、商用柜体的移动需求，轮体采用高耐磨硬质橡塑材质，滚动过程中可有效降低运行噪音，同时适配环氧地坪、水泥地面、瓷砖地面等多种常见铺装场景，不会对地面造成硬性刮损。

从结构设计逻辑来看，这款脚轮采用万向回转结构设计，顶部安装板可通过螺栓与设备底部安装位刚性连接，回转支架内置精密回转支承结构，可实现360度水平方向自由转向，推动设备转向时无需额外施加过大侧向力，转向过程顺滑无卡滞。配套的制动结构采用脚踏式触发设计，制动拨片延伸至支架外侧，操作人员无需弯腰，仅用脚尖踩踏即可触发制动锁止，锁止状态下可同时限制轮体转动与支架回转，确保设备停放在带坡度的地面时也不会出现滑移、偏移问题，解除制动时仅需向上拨动拨片即可恢复移动功能，操作逻辑符合一线作业人员的操作习惯。

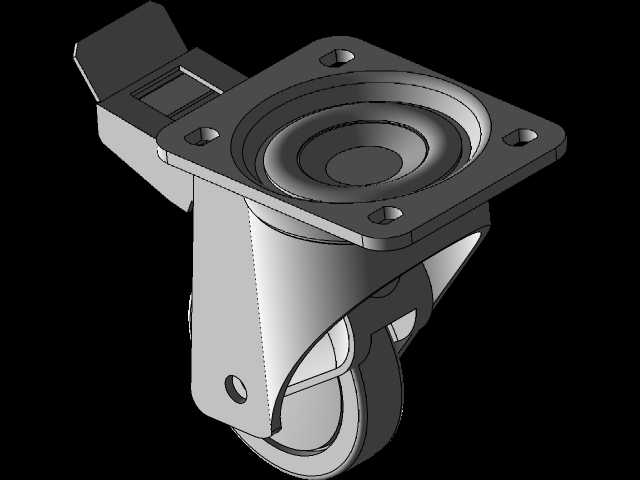

设计过程中重点考量了安装边界的适配性，顶部安装板的孔位间距遵循通用脚轮安装尺寸规范，可直接替换同规格的常规无制动脚轮，无需对设备底部安装位进行二次打孔改造。轮体直径为4英寸，整体安装高度经过精准校核，既保证了轮体滚动过程中有足够的越障能力，可轻松越过车间地面常见的接缝、小尺寸杂物、门槛条等障碍，又不会因为安装高度过高导致设备整体重心上移，避免设备移位过程中出现侧翻风险。支架部分采用加厚钢板冲压成型后做表面防锈处理，承重载荷经过结构力学仿真校核，可满足单轮数百公斤的静载承重需求，长期承重使用不会出现支架变形、回转卡滞等问题。轮体与支架的连接轴采用高精度销轴配合，配合间隙控制在合理范围内，长期滚动使用不会出现轮体晃动、异响等问题，适配工厂车间、仓储库房、商用门店等多种场景下的设备移位需求，无论是频繁移动的周转工装，还是位置相对固定仅需偶尔移位的生产设备，都能提供稳定的移动与停放支撑。
