AH-64E阿帕奇武装直升机三维建模

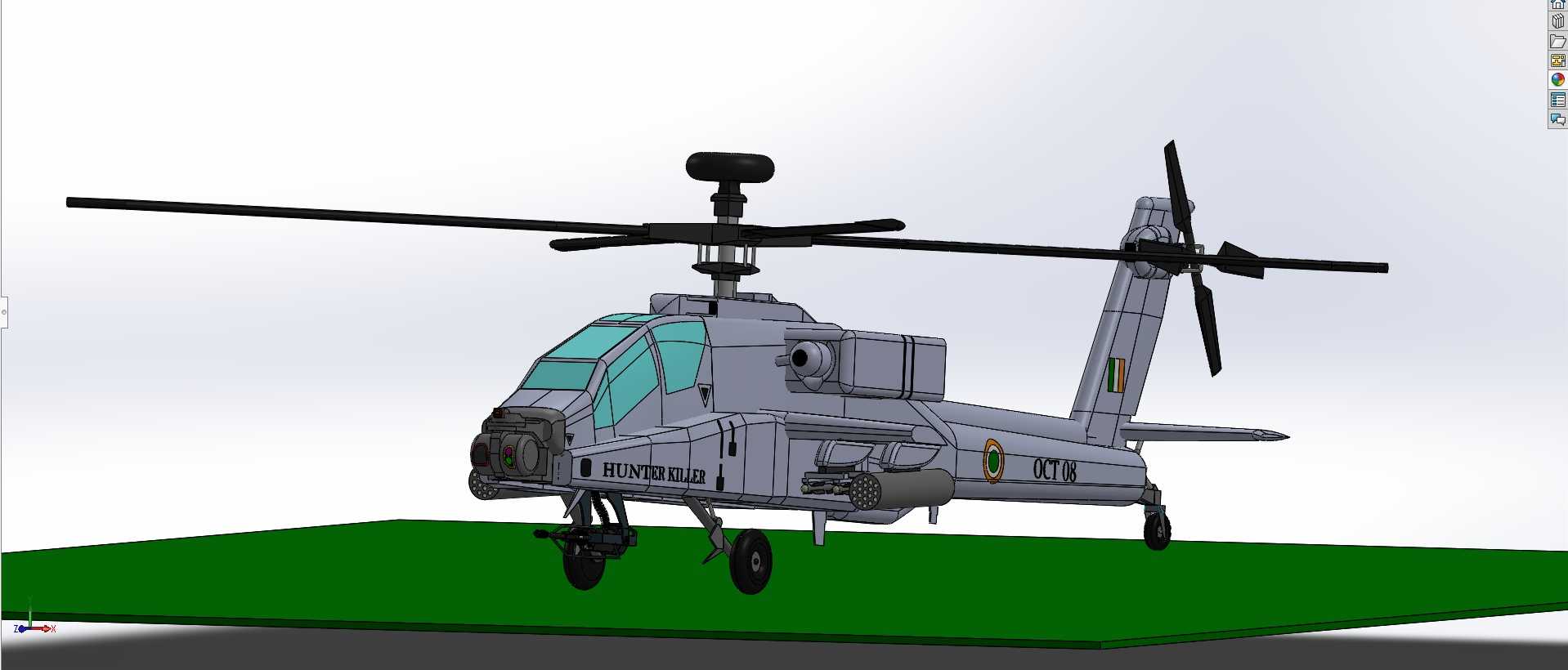

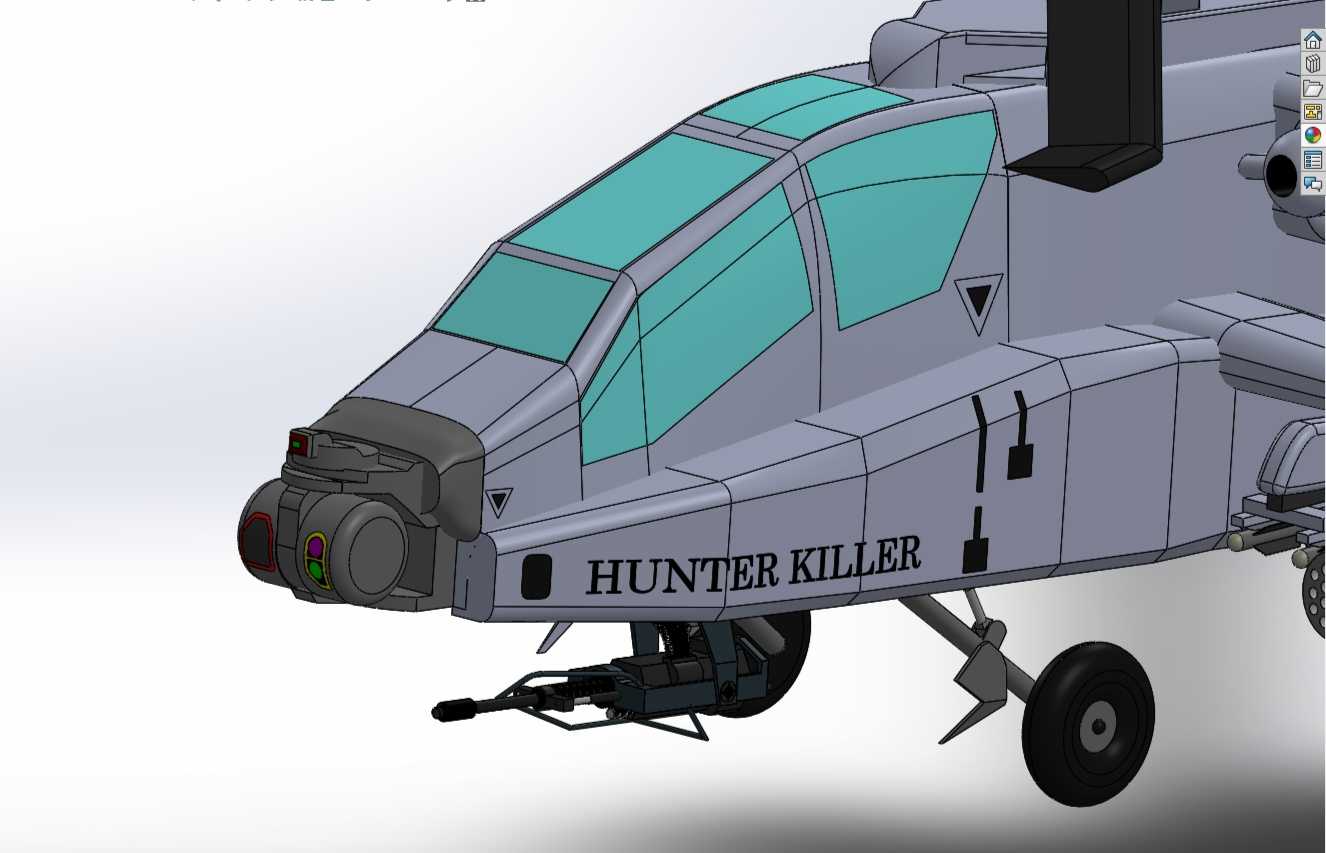

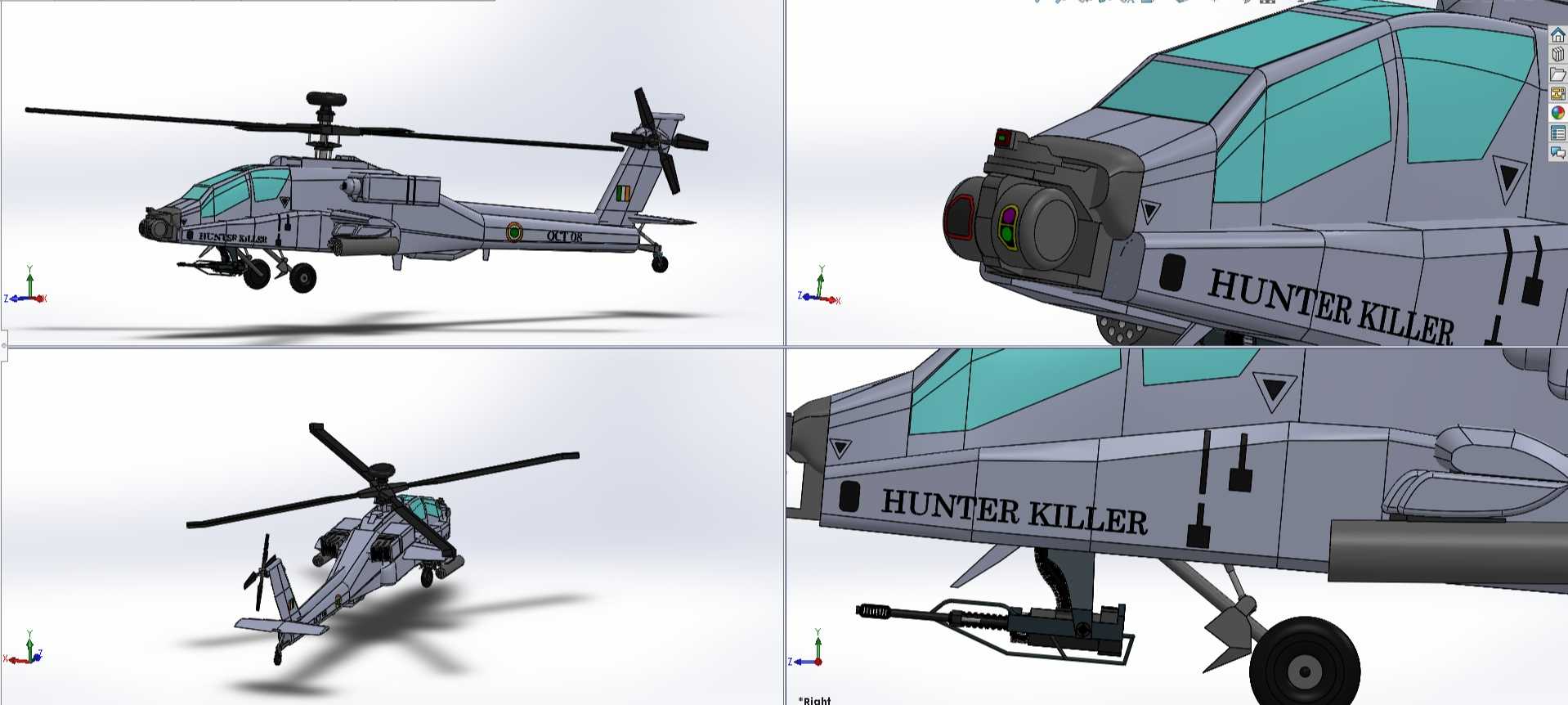

　　本次建模的AH-64E武装直升机，是重型攻击直升机领域的经典装备，建模过程中首先梳理了其核心应用场景：作为前线低空支援装备，该机型需承担反坦克、近距空中支援、低空制空权争夺等任务，因此建模时优先还原了其作战构型下的所有外露功能部件。从设计思路来看，整机采用窄机身串列双座布局，前座为武器操作员舱、后座为飞行员舱，座舱段采用多块平面防弹玻璃拼接，建模时严格还原了玻璃的倾斜角度，该角度设计既可以降低正面雷达反射截面积，也能减少低空飞行时的眩光干扰，同时座舱周边的装甲安装座、机头下方的光电转塔安装位都按照实机安装边界做了精准还原，光电转塔的旋转轴、传感器窗口的尺寸比例完全匹配实机参数，保证后续做机构动画时可以实现真实的俯仰、旋转动作。

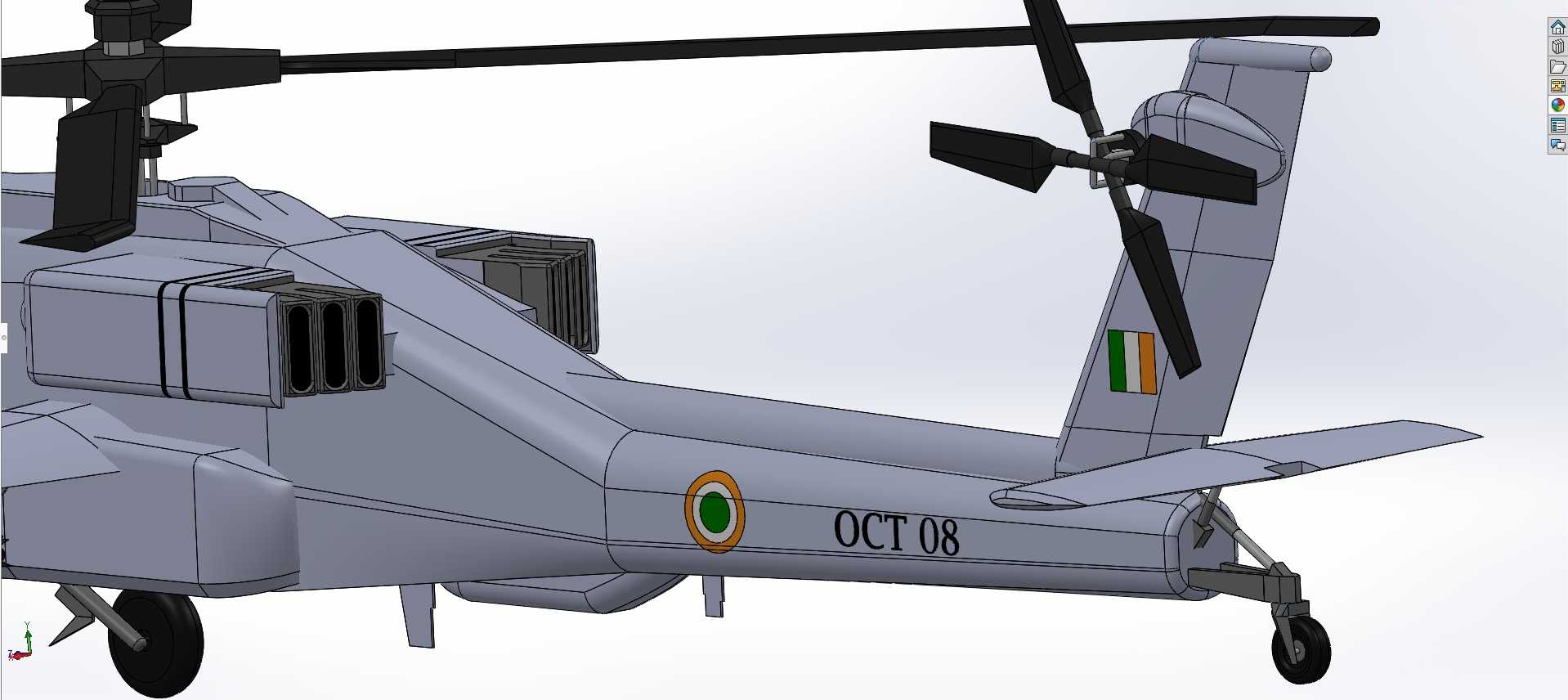

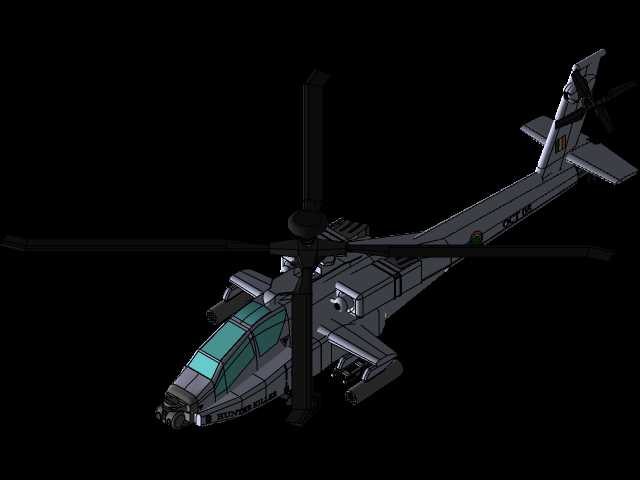

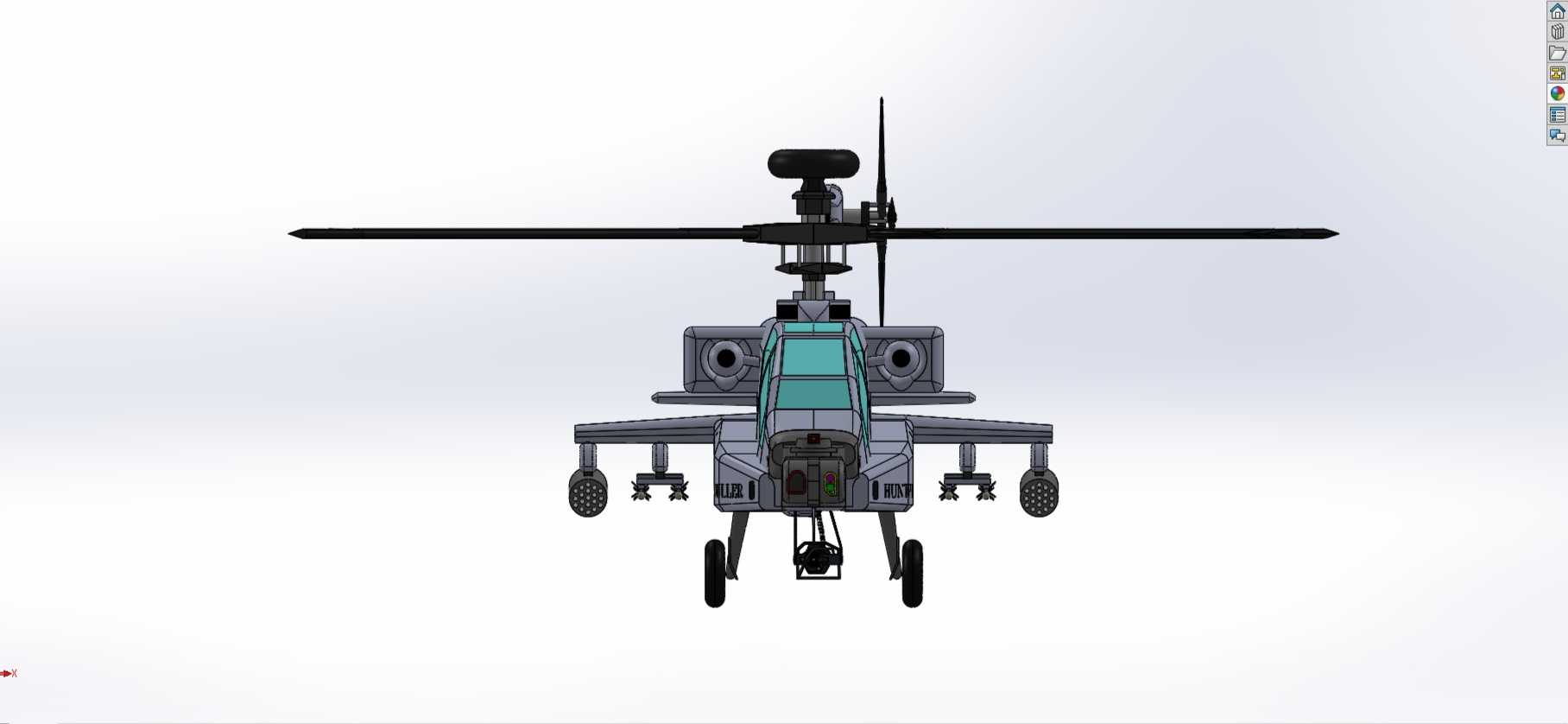

　　主旋翼系统采用四叶复合材料桨叶设计，桨叶翼型为经过修型的高升阻比翼型，建模时还原了桨叶的后掠桨尖结构，该结构可以延迟高亚音速飞行时的激波产生，降低旋翼噪音，同时主旋翼顶部的长弓雷达安装座、毫米波雷达的整流罩外形都做了精准复刻，雷达罩与旋翼主轴的连接法兰、走线槽都做了细节刻画，保证结构逻辑符合实机装配要求。尾桨采用四叶交叉布置的尾桨结构，安装在尾梁末端的垂尾左侧，建模时还原了尾桨的倾斜安装角度，该角度可以让尾桨拉力同时产生部分升力分量，降低主旋翼的负载，尾梁上的水平安定面、尾轮安装支架、尾部的告警传感器天线都按照实机位置布置，尾轮采用单轮结构，与前三点起落架的两个主轮共同构成起落架系统，主起落架采用摇臂式减震结构，

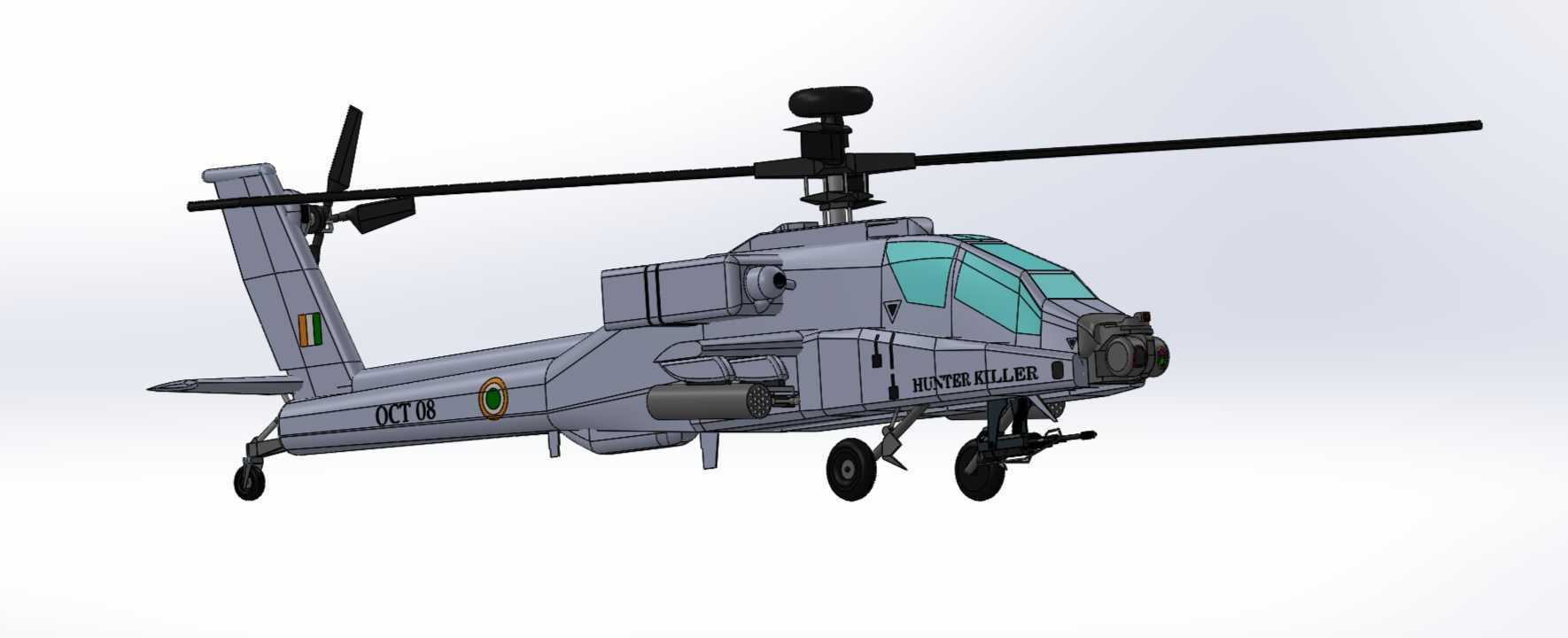

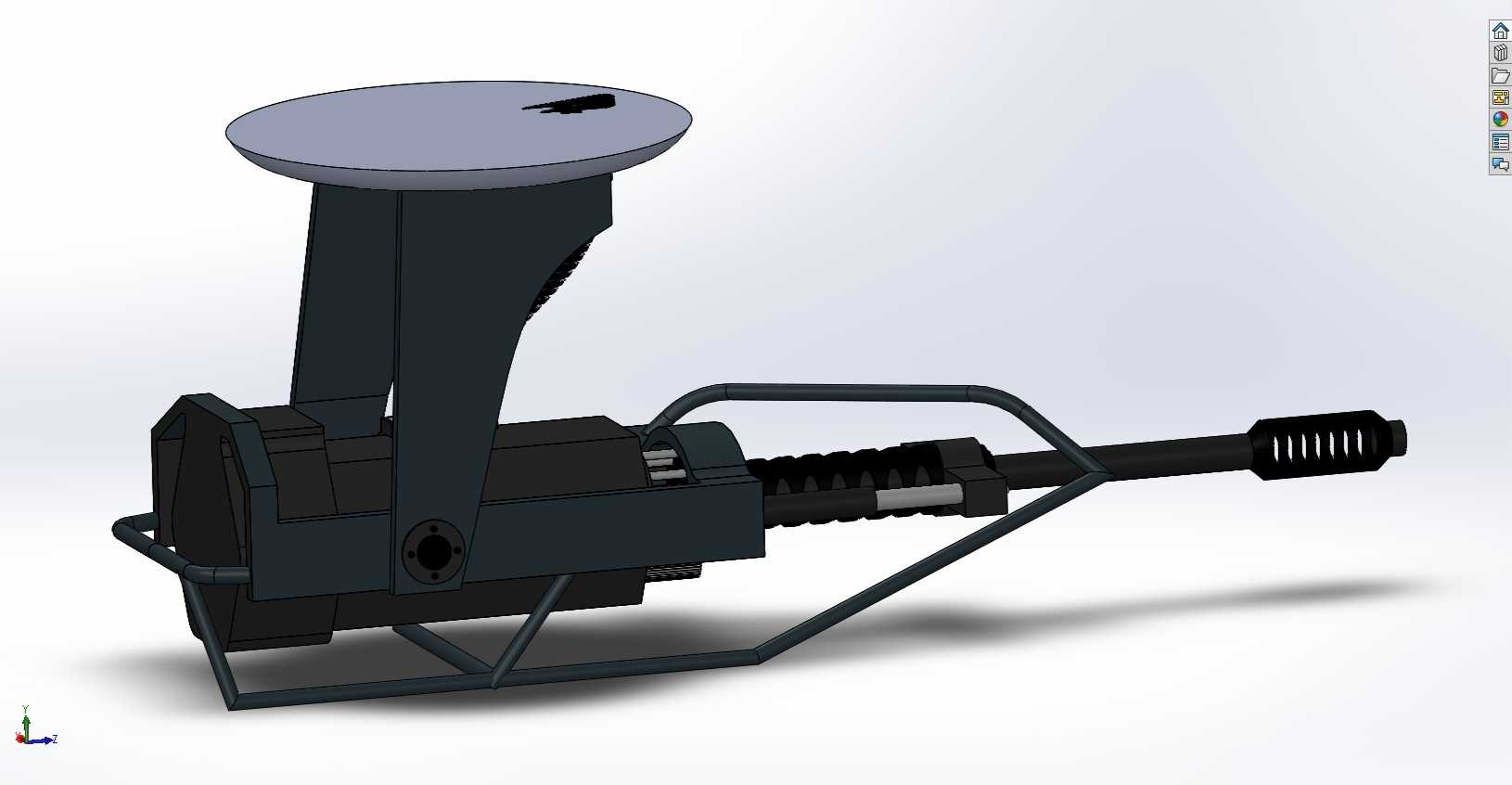

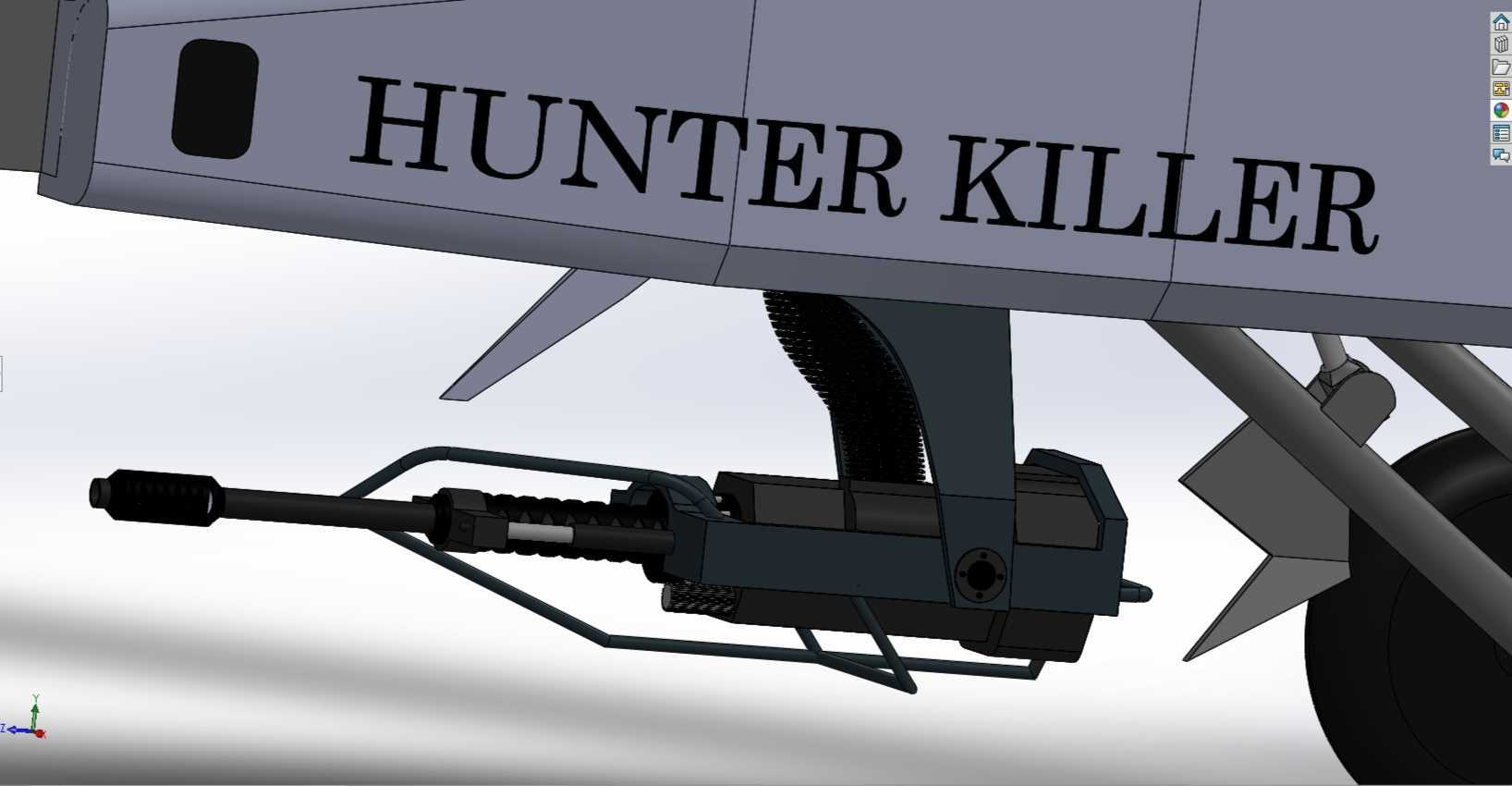

　　建模时还原了减震支柱的行程空间、轮胎的扁平比，以及起落架收放时的转动铰链位置，保证起落架收放动画的运动路径不会与机身、短翼发生干涉。机身两侧的短翼是武器挂载的核心结构，每个短翼下方设置两个挂点，建模时还原了挂点的安装接口尺寸，可适配火箭弹发射巢、反坦克导弹挂架、副油箱等不同载荷，短翼的翼型采用低速对称翼型，飞行时可提供部分升力，减轻主旋翼的载荷负担。机身侧面的设备舱检修口盖、排气口的红外抑制装置、机身表面的铆钉线、传感器天线都做了细节还原，红外抑制装置的混流腔外形、排气口的百叶窗角度都按照实机的降温原理做了还原，保证模型的结构逻辑符合真实装备的设计逻辑。整机建模时严格控制了各部件的安装间隙，比如旋翼与机身的安全距离、

　　尾桨转动时与尾梁的间隙、武器挂架与机身的间隙都符合实机的安全边界要求，所有可动部件的转动轴位置都与实机的铰接点完全重合，可直接用于后续的飞行动画制作、结构展示、作战场景搭建等用途，模型的曲面过渡顺滑，没有出现曲面扭曲、破面等问题，机身的棱线、蒙皮的分块都完全匹配实机的制造工艺特征，能够满足结构分析、展示演示、虚拟仿真等不同场景的使用需求。
