伊尔76重型运输机外观结构三维建模作品

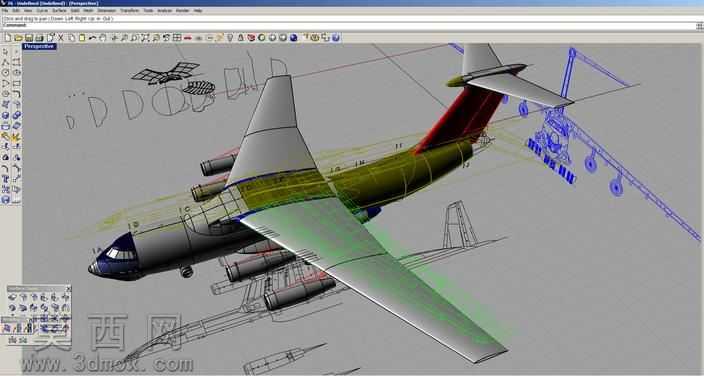

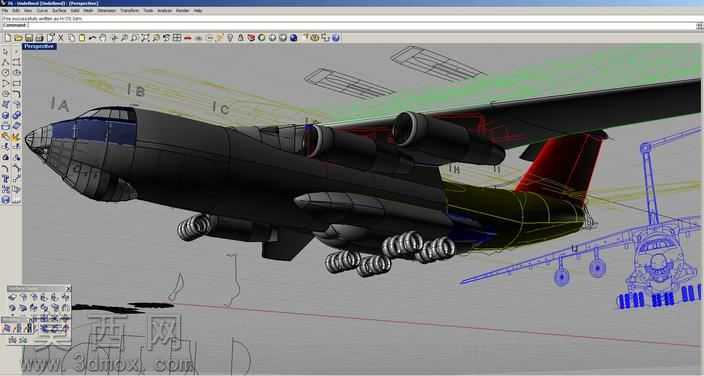

本作品围绕伊尔-76重型运输机开展全外观结构的三维建模创作，建模过程中首先梳理该机型的整体气动布局特征，以实机公开的外观比例参数为基准搭建整体骨架线框，先确定机身的长径比、机头领航舱的曲面弧度、上单翼的安装角与后掠角这些核心外形基准，确保整体比例符合实机的视觉特征。建模阶段从机身主体曲面开始构建，通过多段截面曲线放样生成流畅的机身蒙皮曲面，重点处理机头玻璃领航舱的多面拼接曲面、机身尾部的货舱门轮廓弧度，以及机身上部与机翼衔接处的整流曲面，保证曲面过渡无明显折角，还原实机的气动外形顺滑度。机翼部分单独构建翼型曲面，还原机翼下的发动机吊舱安装结构，对四台发动机的短舱外形、进气口与尾喷口的曲面细节做精细化处理，同时梳理机翼上的翼刀、襟翼滑轨的凸起结构，通过曲面分割与拉伸做出对应结构的立体感。尾翼部分分别构建垂直尾翼与水平尾翼的翼面曲面，还原垂尾上的航行灯安装位、方向舵的分块轮廓，以及平尾与垂尾衔接处的整流结构。起落架部分按照前三点多轮式起落架的布局，逐一构建起落架支柱、减震结构、多组轮胎的细节，还原主起落架多轮并列的结构特征，对轮胎的胎面纹理、起落架舱的收放轮廓做对应刻画。建模过程中通过分层管理不同部位的曲面与线框，随时对照实机参考图调整各部件的相对位置与比例，避免出现外形偏差。渲染阶段采用哑光深灰作为机身主体材质，机头领航舱部分使用半透明深蓝色玻璃材质，还原玻璃座舱的通透质感，发动机尾喷口使用金属烧蚀质感的深灰材质，轮胎使用黑色橡胶材质，不同材质的粗糙度、反光度参数做差异化调整，让整体模型的材质层次更贴近实机的视觉效果。同时保留建模过程中的辅助线框展示，能够直观呈现建模的线框搭建逻辑，清晰展示从基准线到曲面再到细节部件的完整建模流程，整体模型完整还原了伊尔-76重型运输机的标志性外观特征，各部件的结构衔接符合实机的设计逻辑，可用于航空装备外观展示、建模学习参考等场景。
