轻型螺旋桨固定翼小型飞机三维建模

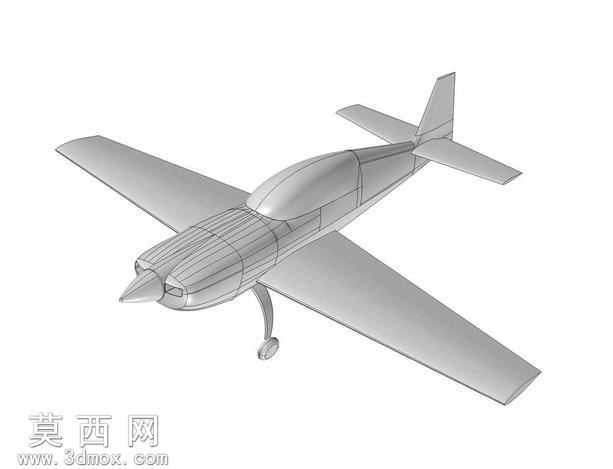

本作品为轻型螺旋桨固定翼飞机的三维建模成果，建模过程围绕通用航空小型飞机的真实气动布局与结构逻辑展开，首先在三维建模环境中完成机身主体的曲面构建：以机头螺旋桨整流罩为起点，沿纵向中轴线逐步放样出流畅的纺锤形机身曲面，严格控制机身截面的渐变弧度，既保证气动减阻需求，也预留出座舱、动力舱的内部结构空间，曲面构建过程中反复调整G2连续曲率，避免出现曲面褶皱、曲率突变的问题，还原小型民用飞机顺滑的机身外观特征。机翼部分采用常规下单翼布局设计，分别完成左右机翼的翼型拉伸与翼根过渡曲面处理，精准还原机翼的上反角与安装角参数，翼尖做流线型收边处理，同时在机翼与机身的连接位置做平滑过渡曲面，消除硬接棱角，还原真实飞机的翼身融合设计特征。尾翼部分包含垂直尾翼与水平尾翼两个组件，分别按照常规尾翼的比例关系定位安装位置，垂尾后缘预留方向舵的结构分界，平尾后缘预留升降舵的结构分界，尾翼与机身尾部的连接同样采用顺滑曲面过渡，保证整体外观的完整性。机头位置构建了螺旋桨整流罩与桨叶的基础结构，还原前置螺旋桨动力布局的典型特征，起落架部分按照后三点式起落架的布局完成结构建模，分别定位主起落架与尾起落架的安装位置，还原小型轻型飞机的起落架结构形态。材质渲染阶段，机身主体采用哑光航空铝合金材质，调整材质的金属度与粗糙度参数，还原民用小型飞机常用的蒙皮质感，机翼与尾翼部分采用同系列浅色调材质，通过细微的粗糙度差异区分蒙皮接缝位置，螺旋桨整流罩采用稍深的金属质感材质，突出动力舱的视觉重心，整体渲染采用白模线框结合实体显示的方式，既可以直观展示飞机的整体外观轮廓，也能清晰呈现曲面建模的布线逻辑，方便观察各部分结构的拓扑关系。建模过程中严格遵循小型固定翼飞机的结构比例，从机头到机尾的长度、机翼展长、尾翼尺寸的比例均参考同类型真实飞机参数调整，保证模型的比例协调，不存在结构错位、比例失调的问题，各部件的安装位置符合航空设计的常规逻辑，可作为航空科普展示、航模设计参考、相关结构教学的三维素材使用，模型整体拓扑结构规整，曲面质量达标，可支持后续的结构拆解、渲染出图、3D打印等不同场景的使用需求。
